Насосно-смесительный узел для теплого пола: как работает, схемы, монтаж и настройка

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

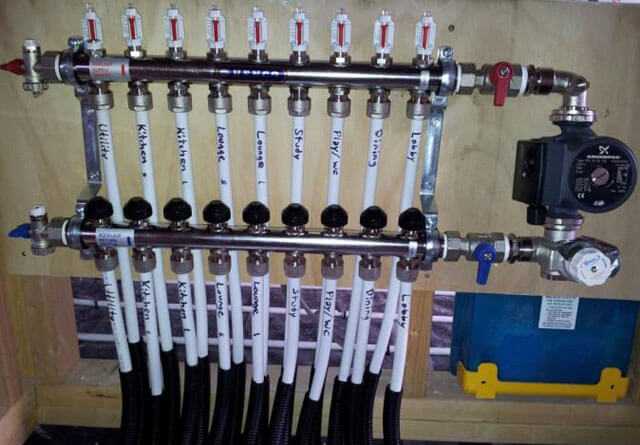

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Особенности работы узлов подмеса

Функционирование узла происходит так:

1. Горячий теплоноситель достигает коллектора обогрева пола и доходит до предохранительного клапана с термостатом.
2. Когда нагрев рабочей среды превышает требуемый уровень, срабатывает клапан и начинается подача холодной воды из обратки, в результате чего она перемешивается с горячим теплоносителем.
3. После того, как температура имеет нужное значение, клапан опять срабатывает и поступление горячей воды прекращается.

Коллекторный узел отвечает за регулировку степени нагрева теплоносителя и за его циркуляцию в контуре, и состоит из двух главных элементов:

1. Предохранительного клапана, подпитывающего отопительный контур горячей водой настолько, насколько это требуется, осуществляя контроль на входе.
2. Циркуляционного насоса, обеспечивающего перемещение теплоносителя по контуру с определенной скоростью, в результате чего напольное покрытие будет равномерно прогреваться по всей площади.

Кроме них в смесительный узел для теплого пола и радиаторов могут входить:

• байбас, препятствующий перегрузке системы;
• воздухоотводчики;
• клапаны отсекающего и дренажного типа.

В зависимости от решаемых задач смесительный узел коллектора можно обустраивать разными способами. Его всегда монтируют до контура отопительной конструкции, но само место монтажа точно не указывается. Например, узел можно сделать в комнате, где находится теплый пол, либо в котельном помещении.

Общее понятие смесительного узла

Чтобы поставленная задача выполнялась легко, исполнитель должен понимать назначение, принципы функционирования выполненной конструкции. Указанное правило касается и установки смесительного узла.

Почему эта конструкция важна

Рассмотрим, какую работу выполняет смесительный узел теплого пола.

В первую очередь, нужно уточнить, что температура жидкости, циркулирующей по контурам теплого пола в два раза ниже стандартных систем отопления с наличием радиаторов и конвекторов.

В привычной, высокотемпературной системе используется вода, подогретая до 70-80 градусов и выше. Для указанных эксплуатационных режимов делались раньше и создаются теперь тепловые магистрали, выпускаются нагревательные котлы.

Температура жидкости, допустимая в классической системе отопления, не подходит теплому полу. Это связано с такими факторами:

• Основываясь на площади активного теплообмена (это почти весь пол) и внушительной теплоемкости стяжки с проложенными трубами теплого пола, можно предположить, что для обогрева комнаты температуры воды +35 градусов вполне достаточно.
• Комфортное восприятие подогрева поверхности босыми ногами имеет характерные рамки – ступне оптимально стоять на полу, нагретом максимум до 30 градусов. Если пол горячее, ногам неприятно и некомфортно.
• Стандартные финишные напольные покрытия не подходят для сильного нагрева снизу. Высокая температура провоцирует деформацию пола, возникновение щелей между частями, поломку замкового соединения, волны и горбы по поверхности покрытия и т.д.
• Большая температура может сильно испортить бетонную стяжку, в которую вмонтированы трубы теплого пола.
• Сильный подогрев негативно сказывается на трубах проложенных контуров. При монтаже эти элементы жестко фиксируются и не расширяются под воздействием термического воздействия. Если в трубах будет постоянно находиться горячая вода, в них начнет расти напряжение. В течение определенного времени подобное явление быстро испортит трубы и спровоцирует протечки.

Из-за роста популярности теплых полов производители начали предлагать котлы с похожим принципом действия. Но многие специалисты отмечают бессмысленность покупки специального водонагревателя. Во-первых, «чистый» теплый пол зачастую используется на определенных участках и комбинируется со стандартным полом. Во-вторых, вместо двух котлов, лучше четко определиться с размещением теплого и классического пола и на границе поставить смесительный узел.

Еще один фактор, объясняющий целесообразность применения смесительного узла. При монтаже теплого пола нужно обеспечить правильную циркуляцию жидкости в каждом контуре пола, а ведь они порой составляют более 8 метров в длину, изгибаются несколько раз, круто поворачивают.

Как работает смесительный узел

Подогретая жидкость при поступлении в коллектор теплого пола, сразу попадает в клапан, в котором хранится термостат. Если вода для труб очень горячая, открывается клапан и впускает холодную воду в подогретую жидкость, смешивая их до оптимального температурного показателя.

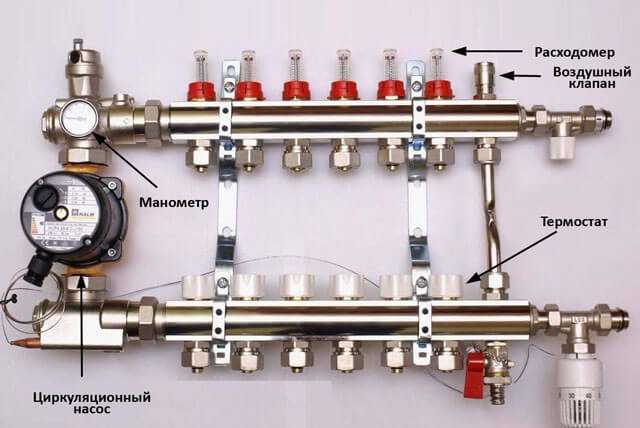

Коллектор системы оснащен двумя главными функциями. Помимо смешивания воды с целью получения необходимой температуры, он заставляет жидкость циркулировать. Для этого система оснащена специальным циркуляционным оборудованием. Когда вода постоянно двигается по трубам, это равномерно прогревает весь пол. Для лучшей функциональности коллектор оснащают:

• отсекающими клапанами;
• дренажными клапанами;
• воздухоотводчиками.

Если теплый пол монтируют только в одном помещении, здесь же нужно ставить насос. Чтобы ящик не занимал много места, для него предварительно делают в стене нишу. Если теплый пол будет стелиться во всех комнатах, рациональнее создание общего коллекторного шкафа.

Назначение и устройство смесительного узла

Во входной гребень одновременно с горячим теплоносителем попадает некоторое количество уже успевшей остыть жидкости, что фактически и понижает его температуру. На практике это происходит посредством узла смешения. Смесительный узел для теплого пола функционирует по следующему принципу: нагретая жидкость доходит до гребенки, и если ее температура оказывается выше необходимой, то открывается предохранительный клапан и начинается подача охлажденной обратки. Потоки нагретой и холодной жидкости смешиваются пока не будет достигнута требуемая температура, после чего доступ горячего теплоносителя закрывается.

Установка коллекторного узла преследует две цели. Во-первых, через него регулируется температура теплоносителя, а во-вторых, он обеспечивает циркуляцию жидкости в контуре. Такие возможности объясняются его конструктивными особенностями – он содержит три важных компонента:

• предохранительный клапан – он дозировано, точно по необходимости, подпитывает обогревающий контур нагретой жидкостью в соответствии с температурными показателями на выходе.
• циркуляционный насос, гарантирующий равномерный нагрев всей поверхности пола за счет сохранения заданной скорости движения теплоносителя.
• термостат для водяного теплого пола, подсоединенный к клапану.

На заметку
Для домов с несколькими помещениями, обогреваемыми теплыми полами, узел смешения необходимо установить в каждом из них отдельно либо в наиболее близко расположенном распределительном шкафу.

Советы от профессионалов

При установке данного устройства нужно обращать внимание на следующие рекомендации:

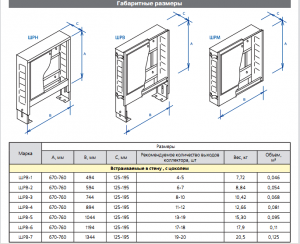

Габариты встраиваемого в стену шкафа для коллекторного узла

• толщина коллекторного ящика должна соответствовать габаритами узла;
• нужно не забыть оставить свободное пространство для загиба труб от каждого установленного контура. Его необходимо предусмотреть непосредственно под блоком;
• ящик для прибора размещают в точке, которая находится на одинаковом расстоянии от всех контуров.

Если использовать готовую коллекторную группу, можно значительно упростить монтаж данного устройства. Его очень легко установить самостоятельно без помощи специалистов.

Тип № 1

Основную функцию этой модели выполняет трехходовой клапан, он смешивает новый теплоноситель, поступающий из котла, с тем, который имеет более низкую температуру. Его дросселя чаще всего имеют сервопривод, который необходим для управления работой термостата и погодозависящих датчиков.

Этот тип можно назвать самым оптимальным вариантом смесителя для теплого водяного пола, хотя нельзя не учитывать его недостатки. Во-первых, сигнал терморегулятора может привести к полному открытию клапана. В результате этого в трубопровод поступит большое количество воды, нагретой до температуры 85-90 градусов. Такие перепады чаще всего провоцируют разрыв теплоносителя в результате сильного повышения давления.

Во-вторых, регуляционная установка имеет повышенную пропускную способность. Это делает затруднительным процесс регулирования температурных условий, следовательно, обогрев помещений будет малоэффективным.

Несмотря на эти недостатки, теплый пол со смесительным узлом такого типа эффективно обогревает помещения, имеющие достаточно большую площадь.

Назначение смесительных узлов

Прежде всего, надо отметить, что применяют смесительный узел для водяного
теплого пола, поскольку и в системе нагрева пола, и в радиаторах течет одинаковый теплоноситель.

Система теплоснабжения обычно состоит из:

• нагревательного котла, в котором греется вода;
• одного контура с высокотемпературными батареями;
• нескольких контуров, входящих в конструкцию теплого пола.

Котел, входящий в систему, нагревает теплоноситель до температуры, необходимой для функционирования радиаторов, обычно это 95 °С, но в некоторых случаях 85 и даже 75°С. В соответствии с санитарными нормами, температура на напольной поверхности не может быть больше 31°С. Ограничение связано со многими причинами, в том числе с комфортным передвижением по дому.

С учетом высоты стяжки, в которую вмуровывают трубопроводы системы обогрева, а также типа и параметров материала пола температура рабочей среды в трубах составлять должна не больше 55 градусов. Отсюда ясно, что не следует направлять в отопительный контур горячую воду прямо из котла, поскольку она имеет чересчур высокую температуру.

Поэтому с целью понижения степени нагрева рабочей среды на входе в контур производят монтаж смесительного узла теплого пола. В нем происходит смешивание потоков теплоносителя с разными температурами. В результате его температура понижается, и вода подает в отопительный контур.

Нередко владельцев недвижимости интересует, всегда ли для теплого пола нужен смесительный узел, и когда его можно не устанавливать. Специалисты утверждают, что такое вполне возможно. Если обустройство теплоснабжения в доме предусматривает использование низкотемпературных контуров, а агрегат нагревает воду только до нужной температуры для отопительной системы, тогда можно не монтировать узлы подмеса.

Примером является применение воздушного теплонасоса. Если нагревательный котел подает воду не только в конструкцию пола с обогревом, но и для принятия душа с температурой 65 – 75°С, тогда теплый пол без смесительного узла эксплуатировать нельзя.

Процесс монтажа

Подключать системы подобного типа должны именно специалисты или сервисные работники компании, поставляющей и реализующей смесители для системы «теплый пол». Однако для общего ознакомления можно изучить процесс ввода узла в работу. Кроме того эту информацию должны изучить домашние мастера, которые планируют самостоятельно выполнить работу подобного типа.

Монтаж распределительного узла для теплого пола состоит из пяти этапов:

• На первом этапе определяют место, где будет располагаться коллекторная группа, и подводят подающую и обратную трубу общей отопительной системы.
• На втором этапе выполняют подключение клапанов и коллекторного узла и проводят подготовительные действия для монтажа контура.
• Третий этап предполагает монтаж соединительных элементов и установку манометра, температурного датчика и других контрольных и измерительных приборов.
• Четвертый этап можно назвать тестовым, так как в это время настраивают работу смесительного узла и выполняют тестовые запуски системы. Это позволяет проверить правильность подключения и установки оборудования, а также убедиться в исправности работы коллекторного узла и всей системы в целом.
• На пятом заключительном этапе проверяют герметичность системы «теплый пол» и соединительных узлов. Если в результате проверок не выявлены протечки, а система безупречно функционирует, то монтаж коллекторного узла для теплого пола можно считать завершенным.

Назначение смесительного узла

В отличие от системы отопления с радиаторами, в которой теплоноситель следует нагревать до 80-90 градусов, напольный обогрев нуждается в более низкой температуре, не выше 40 градусов. В этом случае нахождение на полу будет комфортным, а риск получения ожогов минимальным. Смесительная группа создает определенные условия, благодаря которым нагреватели скрытого типа полноценно выполняют свою функцию.

Смесительный узел системы «теплый пол» является незаменимой составляющей, которая дает возможность подключения коллектора. Коллекторная установка позволяет смешивать горячую и холодную воду, тем самым создавая комфортный микроклимат в помещении. Но коллекторный узел для теплого пола также можно использовать как самостоятельный регулировочный аппарат.

Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C.

Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

Схема устройства водяного теплого пола

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода.

На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод.

Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры.

Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами.

Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола.

Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой.

В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Элементы устройства

Система подпитки состоит из пяти взаимосвязанных частей.

Исполнительный механизм

Строение компонента зависит от способа управления. В ручном используют одну задвижку для изменения подачи воды. В автоматическом размещают несколько устройств контроля.

Наиболее классический вариант — два клапана (запорный и обратный) и редуктор. Их применяют как в механических, так и электронных системах.

Оснащение приборами контроля также зависит от вида отопления.

Исполнительное устройство необходимо настраивать. В нём задают уровень минимального давления с помощью вентиля, установленного в верхней части. Выбрав необходимый порог, положение фиксируют контргайкой. Правильной настройке способствует измеритель, встроенный в механизм.

Заметив нарушение работы отопления, мембрана отпускает пружину, которая толкает шток. Последний изменяет размер отверстия, впускающего воду в обвязку. Нормализация давления возвращает компонентам исходное положение.

Обратный клапан

Служит для разделения водопроводной и отопительной жидкостей. В противном случае возникает риск:

• заражения бактериями;
• распространения коррозии из обвязки в холодное или горячее водоснабжение;

Фото 2. Обратный клапан Watts Alimat ALMD 1/2 BP с манометром, необходим для разделения отопительной жидкости с водопроводной.

снижения коэффициента полезного действия котла из-за увеличения нагрузки и потери давления.

Внимание! Чем выше давление в трубах ХВС, тем больше шанс попадания теплоносителя в водопровод. На это также влияет нарушение положения или пропускной способности запорной арматуры

Обратный клапан помогает избежать подобных проблем. Его монтируют в заднюю часть исполнительного механизма. Некоторые системы подпитки включают дроссель. Он установлен в редуктор. Современные устройства поставляют с прерывателями, смонтированными перед клапаном.

Редуктор у котла

Редуктор служит для включения подпитки в обвязку. Его размещают у котла на обратной трубе. Благодаря низкому давлению теплоноситель легко входит в систему.

Если в проекте предусмотрена установка насоса циркуляции, то последний монтируют вторым.

В противном случае возможно возникновение неисправностей, приводящих к нарушению работы всего отопления.

Накопитель, ручной и автоматический насос

В течение эксплуатации водяной системы отопления наступает момент, когда давление превышает нормальную отметку. Это происходит при потере жидкости и заполнении пространства воздухом. Для возвращения нормальной работы используют насос, который восполняет недостаток за счёт холодного водоснабжения.

Некоторые устройства включает накопительный бак, в котором, на случай необходимости, хранится теплоноситель. Подобные механизмы позволяют исправить проблему с давлением во всей обвязке, включая ХВС.

Насосы делятся на два вида:

1. Ручные требуют размещение выше бака расширения. Это называется гравитационным монтажом.
2. Автоматические используют гидроаккумуляторы, подключаемые к мембране. Соединение держат под давлением.

Но также есть вертикальные устройства, не включающие накопителя. Их ставят в колодец с водой.

Фото 3. Автоматический насос Grundfos в отопительной системе подпитки с гидроаккумулятором, подключается к мембране.

Водяные фильтры

Необходимы для защиты устройства от загрязнений и примесей, поступающих с холодной водой. Используется два вида:

1. Первые необходимы для удаления мусора. Их размещают в исполнительном механизме для предотвращения попадания частиц грязи в систему.
2. Вторые проводят химическую чистку жидкости, разлагая твёрдые частицы солей.

Оба вида нужно периодически проверять на работоспособность и степень загрязнения.

Как же работает смесительный узел?

Охлажденная вода из контура теплого пола поступает к смесителю через «обратку» уже с пониженной температурой. Термодатчик, установленный в системе смесителя реагирует на понижение температура и открывает клапан нагретой  воды. Смешиваясь с холодной, она повышает температуру потока, клапан закрывается. Таким образом, в системе поддерживается определенная заданная температура.

Элементы смесительного узла

Обязательными элементами такой установки являются:

1. Саморегулирующийся питательный клапан – через него вода попадает в трубы, представляющие собой радиатор системы обогрева пола. Клапан регулирует количество подаваемого теплоносителя. Основная составляющая этого узла – трехходовой или двухходовой клапан, регулирующий температуру теплоносителя в контуре. В остывшую воду обратки теплого пола домешивается подогретая в котле вода. Клапан работает под управлением термодатчика, при достижении нужной температуры воды на входе в регистр теплого пола, домешивание нагретой воды прекращается.

Отличие двухходового клапана состоит в том, что горячая вода подмешивается постоянно. Этим гарантируется устойчивая температура в регистре теплого пола. Особенность такого клапана в том, что он обладает малой пропускной способностью. Его применение в помещениях более 200 квадратных метров не рекомендуется.

1. Насос – обеспечивает циркуляцию воды в системе отопления и способствует смешиванию подстывшей и горячей воды, которая поступает из котла. Его название – циркулярный – говорить именно о его основном назначении. Необходимость применения циркулярного насоса вызвана тем, что теплообразующие элементы расположены горизонтально и естественная циркуляция теплоносителя, обусловленная разной плотностью горячей и холодной части, в таких системах невозможна.

Теплые полы с водой возможны при площадях до 80 квадратных метров наличии перепада высот, при более обширных системах сопротивление потоку в трубах делает циркуляцию невозможной.

Насос состоит из маломощного электродвигателя с крыльчаткой для прокачки воды. В отдельный контур насосы, как правило, не устанавливаются. Чаще используется смесительная группа, которая включает в себя манометр, термодатчик и т.д.

Насосы монтируются на обратке при помощи болтов и фланцев. Положение вала крыльчатки должно быть горизонтальным.

1. Термодатчик – предназначен для контроля температуры теплоносителя и управления питательным клапаном. Таким образом, он опосредованно влияет на температурный режим в системе.
2. Предохранительный клапан – предназначен для аварийного сброса давления в системе отопления при возникновении условий для прорыва.
3. Байпас – перемычка между прямой и обратной трубой системы перед радиатором горячего отопления. Рабочий диаметр трубы для байпаса должен быть вдвое меньше, чем у основной. На практике обычно применяется труба в ½ дюйма.

Байпас – отводная линия, работающая как часть узла подмешивания с трехходовым клапаном. Его задача – подготовка теплоносителя необходимой температуры для прокачки через теплообменные контуры теплого пола. Исходными компонентами является холодная (30 – 35оС) обратка теплого пола и вода из котла температурой порядка 80оС. Следовательно – байпас необходимая и неотъемлемая часть системы обогрева пола.

Где и как устанавливается смесительный узел

Узел подмеса устанавливается в непосредственной близости от котла, чтобы избежать тепловых потерь при подаче горячей воды на большое расстояние. Перед началом монтажа желательно изготовить металлический шкаф. Размеры его будут зависеть от размеров смесителя, а, в конечном счете, от количества контуров теплого пола. Но это делается только в случаях, когда нужно ограничить доступ к смесителю посторонних. Гораздо удобнее разместить все его элементы на стене, обеспечивая удобство при обслуживании и доступность при ремонте.

Виды смесительных клапанов

Основной элемент, по конструкции которого отличают узлы, – это регулирующий клапан. В основном используется два их типа – двух и трехходовой. Отличия в их внутренней конструкции и определяют различный принцип работы. А какую из них выбрать в прежде всего зависит от площади поверхности теплого пола.

Двухходовой

Это – наиболее востребованный тип подобного устройства. Он работает по следующему принципу – клапан периодически подпитывает магистраль с горячим теплоносителем из отопительной системы. Как правило, на корпусе устройства бывает указано значение требуемого нагрева. Его можно изменять, используя встроенный или дистанционный датчик. Последний монтируют во входной гребенке.

Теплоноситель после выхода из обратной гребенки циркулирует по трубопроводам. Достаточно жидкости охладиться ниже, чем указанный уровень, как клапан срабатывает и начинается подмес горячего теплоносителя. Шток закрывается только после того, как температура повысится до оптимального значения.

Такой принцип больше подходит для средних, менее 200 кв. м. В случае большей квадратуры частота работы двухходового клапана возрастает. Это легко объяснить постоянными сигналами о понижении температуры теплоносителя, поступаемыми от термостата. Если учесть насколько протяженной в этом случае может оказаться магистраль, то становится очевидным, что ее отличают большие перепады температур. Иначе говоря, жидкость по ходу своего продвижения по магистрали сильно остывает, поэтому приходится ее постоянно пополнять горячим теплоносителем из системы отопления.

Внимание
Большой объем горячей воды может негативно сказаться на целостности труб и работы всего теплого пола. Появляется большая вероятность превышение значения 50°С, что является недопустимым

Поэтому в качестве управляющего устройства необходимо использовать регулирующий клапан другой конструкции.

Трехходовой

Двухходовая модель имеет только следующие рабочие режимы – заслонка открыта либо закрыта. Для постоянного смешения теплоносителя с разной температурой требуется трехходовой клапан для теплого пола.

Объем потока за счет изменения пропорции смешивания регулирует особая заслонка и, можно сказать, что в магистрали постоянно присутствует и остывшая, и горячая жидкость. Положение заслонки корректируют при помощи терморегулятора, имеющего сервомеханизм плавного хода.

Основные проблемы, возникающие при эксплуатации трехходового устройства, – это большой объем горячей жидкости, попадающий в систему, поэтому и малый сбой механизма регулирования положения заслонки или термодатчика могут стать причиной резкого возрастания нагрева пола и, соответственно, повредить магистраль.

На заметку
В низкоотопительных системах, работающих в режимах 70 на 50 либо 65 на 50 устройство узла смешения вообще необязательно.

Делаем смесительный узел своими руками

При сооружении тёплых водяных полов можно подобрать готовую модель насосно-смесительного узла. Но если вы хотите сделать бюджетный узел своими руками, то мы расскажем подробно пошаговый процесс.

Прежде чем начать работу, необходимо запастись: сетчатым фильтром, трёхходовым термостатическим и обратным клапаном, двумя термометрами, циркуляционным насосом, воздухоотводчиком, двумя тройниками, двумя дренажными и шаровыми кранами. А также, коллекторами — для подающего трубопровода с шаровыми кранами и для обратки с регуляторами.

Помимо этого, количество петель тёплого водяного пола должно равняться выходам на коллекторе.

Пошаговая инструкция сборки:

К шаровому подающему крану монтируем сетчатый фильтр, после которого устанавливаем уголок.

К подаче прикручиваем фильтр

К уголку прикручиваем трёхходовой смесительный термостатический клапан.

Устанавливаем трёхходовой клапан

К смесителю, к стороне где будет подсоединяться обратка, прикручиваем обратный клапан — без него узел будет работать не корректно.

Подсоединяем обратный клапан

К обратке, и к среднему выходу смесительного узла, монтируем термометры.

Закрепляем термометры

К термометру, идущему от подающей трубы, присоединяем циркуляционный насос. Необходимо, чтобы прямой отрезок расстояния от термометра до насоса, и от насоса до коллектора были равны, и составляли 10 диаметров подводящей трубы.

Устанавливаем насос

Далее монтируем коллекторы, которые зафиксированы на специальном кронштейне. К насосу подсоединяем подающую гребёнку с шаровыми кранами, коллектор обратки будет с регулирующими вентилями.

Монтируем коллекторную группу

К торцевому выходу подающего и обратного коллектора прикручиваем тройники, к которым крепится воздухоотводчик.

Подсоединяем тройники

Устанавливаем воздухоотводчик.

На боковые выходы обоих тройников устанавливаем по дренажному шаровому крану. Они необходимы для заполнения или слива системы.

К обратному коллектору подсоединяем отрезок трубу из полипропилена или металлопластика. Его размер должен равняться расстоянию от подающего коллектора до термометра.

К обратке присоединяем отрезок трубу

Между этим отрезком трубы и термометром обратки размещаем второй сетчатый фильтр.

Устанавливаем второй фильтр

К обратному клапану прикручиваем шаровой кран.

Подсоединяем кран обратки

Получилась простая, дешёвая модель самодельного насосно-смесительного узла для тёплого пола.

Готовый узел

Насосно-смесительный узел на теплые полы: бюджетный вариант

Watch this video on YouTube

Как работает байпас смесительного узла TIM JH-1036.

Казалось бы: устанавливаем тепловую мощность смесительного узла на максимум, полностью закрывая прорезь байпаса — и все.

Но расходомеры коллектора теплого пола позволяют узнать, что байпасом регулируется не только тепловая мощность. При закрытии байпаса полностью поплавки расходомеров резко всплывают.

Оказывается, что расход воды через контура отопления при полностью открытом байпасе более чем в два раза больше, чем при полностью закрытом.

Это не удивительно — прокачивание воды сквозь камеру смешения требует затрат мощности насоса, что сказывается на скорости потока воды.

При максимальной тепловой мощности смесительного узла скорость потока воды по контурам теплого пола минимальна. Для равномерного прогрева всего контура теплого пола может быть потребуется включение насоса на вторую скорость,что увеличит шум системы отопления.

Выяснилось, что в моей системе достаточно минимальной тепловой мощности смесительного узла, чтобы обеспечить на подающем коллекторе температуры теплоносителя 32 градуса при открытых всех направлениях отопления теплым полом даже при старте холодного теплого пола.

Но в других случаях может оказаться что потребуется увеличение мощности отбора.
