Высота радиатора от пола

Как крепить напольную батарею

На пол приходится крепить батарею в том случае, если она очень тяжёлая и вешать её на стену просто опасно. Для этой цели существуют специальные напольные кронштейны. По стоимости они выше, чем настенные, зато по надёжности крепления им нет равных. Чаще всего на пол крепят длинные радиаторы отопления, изготовленные из чугуна, однако иногда конструкции алюминиевых и стальных радиаторов также предусматривают напольный крепёж.

Этапы действий при напольной установке радиатора:

• подбирают два кронштейна, которые подходят для данного веса батареи;
• на отведённое для батареи основание устанавливают стойки с помощью анкерных болтов, выдерживая расстояние до стены не менее 6 см.;
• выполняют бетонные работы, закрывая стяжкой основание кронштейнов и шляпки болтов;
• на стойки надевают крюки, выставленные на нужной высоте, фиксируют их болтами (так же устанавливают для защиты металлические прокладки, если это предусмотрено комплектацией);
• на крючки навешивают радиатор, внимательно выравнивая его по горизонтали.

Статья по теме: Отделка стен шпаклевкой с узором

Расстояние от пола до подоконника: стандарт по Госту, Снипу

При расчёте необходимо учитывать площадь комнаты и окон, которые в старых квартирах традиционно устанавливаются на 0,9 м от покрытия. Но в новостройках часто применяется панорамное остекление, располагаемое на уровне 0,2-0,3 м. При данном расположении проёма применяется установка без выступа.

При устройстве элемента необходимо обеспечить безопасность жильцов, особенно если в нём есть маленькие дети и пожилые люди, которые могут пострадать по неосторожности

Также учитывается удобство использования полезной площади:

• на кухне доску приравнивают к столешнице, обычный промежуток 0,85 м;
• в детской руководствуются правилами безопасности, сохранения достаточной освещённости и расположения письменного стола ребёнка – оптимально будет 0,75 м;
• в спальне и гостиной руководствуются площадью батареи и проёма, при этом можно устанавливать широкую модель с отдалением 0,85 м от покрытия.

При строительстве разных годов существуют свои регламенты на стандарт проёмов по параметрам монтажа и промежутками между радиаторами отопления и выступу от стены.

Подоконник в сталинках

В домах данного типа постройки конструкции отличаются своей шириной, которая составляет 0,5-0,6 м. При этом промежуток от пола до окна составляет 0,7-0,8 м, а для установки отопительного прибора предусмотрена ниша, где монтируется радиатор отопления.

Подоконник в хрущёвках

При строительстве домов руководствовались ГОСТом, где чётко прописывалось: расположение на 0,92 м от покрытия, а подоконная доска устанавливалась на высоте 0,86 м. При этом габариты батареи варьировались на 70-75% от длины проёма.

Высота установки и размеры

Высота в современных многоквартирных домах

Архитектурное разнообразие построек не регламентирует точные нормативы. Это зависит от проекта строительства, уровня потолков и площади. Оптимальные параметры, чтобы не закрывать солнечный свет и создать нормальный микроклимат в помещении зависит от года постройки и особенностей отдельно взятого строения.

Согласно строительным нормативам определения уровня:

• 1990 – 2000 г – 0,9 м;
• 2000 – 2010 г – 0,85 м;
• с 2010 г и в квартирах студиях – 0,8 м.

При возведении некоторых проектов часто встречается панорамное остекление, допускающее устройство на 0,3-0,4 м от пола. При этом радиаторы отопления устанавливаются рядом или используется система «тёплый пол», которая не ограничивает уровень.

Высота в частных домах

Стандартного решения при строительстве не существует. Всё зависит от архитектурных особенностей каждого проекта.

Но стоит придерживаться рекомендованного стандарта при возведении построек, который годами выверен строителями. В гостиной, кухне и нежилых комнатах 0,9 м, детская и кабинет 0,75 м, мансарда и балкон 0,9 м, санузел 1,3-1,8 м.

Как правильно установить радиатор при настенном варианте крепления

Делать монтаж батареи с крепежом на стену проще, чем при напольном варианте

Здесь важно знать не только величину зазора до стены, но и высоту радиаторов отопления от пола.

Этапы монтажа при настенном варианте:

1.  Начинают с подготовки места крепления. Настенные радиаторы обычно размещают под подоконниками или крепят к стенам подальше от входной двери, чтобы рационально распределить тепловой поток. Сначала к месту установки радиатора подводят трубу отопительного контура. Стену, которая находится за радиатором, оклеивают фольгированным теплоизолятором. Он будет отражать тепло назад, в помещение.
2. Необходимо сделать предварительную разметку, где будет крепиться радиатор. Выдерживают следующие параметры: расстояние от пола до радиатора (нижнего края) и от верхнего края батареи до подоконника составляет от 8 до 10 см., а вот ширина самого отопительного прибора должна составлять 80 процентов от размера проёма окна.
3. Затем по нанесённым отметкам с помощью дюбелей, с заглублением в стену не менее 6 см., устанавливают крепежные элементы.
4. Радиатор насаживают на кронштейны, фиксируют и выравнивают.
5. Последний момент — присоединение к трубам. Можно делать пробный пуск системы, чтобы проверить герметичность всех соединений.

При настенном способе крепежа под окнами соблюдают ещё одно условие: центры радиатора и оконного проёма должна совпадать. Крепёжные системы по своей конструкции бывают разные (например, форма подвесов), но задача у них одна: надёжно закрепить радиатор на стене. Чаще всего крепежные элементы идут в комплекте к отопительным приборам, и к ним прилагается инструкция.

Как правильно установить радиатор при настенном варианте крепления

Делать монтаж батареи с крепежом на стену проще, чем при напольном варианте

Здесь важно знать не только величину зазора до стены, но и высоту радиаторов отопления от пола

Этапы монтажа при настенном варианте:

1. Начинают с подготовки места крепления. Настенные радиаторы обычно размещают под подоконниками или крепят к стенам подальше от входной двери, чтобы рационально распределить тепловой поток. Сначала к месту установки радиатора подводят трубу отопительного контура. Стену, которая находится за радиатором, оклеивают фольгированным теплоизолятором. Он будет отражать тепло назад, в помещение.
2. Необходимо сделать предварительную разметку, где будет крепиться радиатор. Выдерживают следующие параметры: расстояние от пола до радиатора (нижнего края) и от верхнего края батареи до подоконника составляет от 8 до 10 см., а вот ширина самого отопительного прибора должна составлять 80 процентов от размера проёма окна.
3. Затем по нанесённым отметкам с помощью дюбелей, с заглублением в стену не менее 6 см., устанавливают крепежные элементы.
4. Радиатор насаживают на кронштейны, фиксируют и выравнивают.
5. Последний момент — присоединение к трубам. Можно делать пробный пуск системы, чтобы проверить герметичность всех соединений.

При настенном способе крепежа под окнами соблюдают ещё одно условие: центры радиатора и оконного проёма должна совпадать. Крепёжные системы по своей конструкции бывают разные (например, форма подвесов), но задача у них одна: надёжно закрепить радиатор на стене. Чаще всего крепежные элементы идут в комплекте к отопительным приборам, и к ним прилагается инструкция.

Выполнение монтажных работ

Перед тем, как производить монтажные работы, и, выбирая, на каком расстоянии от пола и стены будет установлен обогреватель, необходимо для увеличения теплоотдачи и КПД (коэффициента полезного действия) наклеить на стену в приблизительном месте установки прибора алюминиевую фольгу. После чего можно производить разметку крепежей.

Следует знать, что существует несколько вариантов подключения радиаторов к системе отопления, некоторые из них вы сможете увидеть из таблицы-схемы.

Радиатор среднего размера вешают на 2 кронштейна

Навешивая радиатор, следует проверять все плоскости, так как от соблюдения вертикальности и горизонтальности обогревателя зависит теплоотдача прибора.

Для средних размеров нагревателя устанавливают 2 кронштейна, таким образом, чтобы они заходили между крайними секциями, если же радиатор больших размеров, то устанавливают дополнительный крюк строго в средний проем радиатора. О том, кк навесить радиатор, смотрите в этом видео:

Байпас позволит регулировать тепло

При подключении радиаторов существует также ряд особенностей и требований, которые следует соблюдать. К одному из таких требований относится правило установки перемычки (байпаса) между трубами в системе однотрубной разводки, который даст возможность самостоятельно регулировать необходимое количество тепла в комнате. Главным преимуществом байпаса является то, что основание его установки не нужно узаконивать, и процесс монтажа можно произвести самостоятельно.

Следует помнить, что все правила монтажа радиаторных систем едины как при индивидуальном отоплении, так и при централизованном обогреве. Если вы собираетесь устанавливать новые нагревательные элементы, то следует взять на это действие разрешение в управляющей компании или ЖЭКе.

Подводя итог статье, следует сказать, что выбор и установка радиатора отопления – непростое дело.

Все мероприятия, требования и рекомендации к монтажу нагревательных элементов системы отопления, указанные в статье, могут послужить каждому хозяину, который задумал установить радиаторы самостоятельно и организовать систему отопления в своем доме или квартире.

Что делать сначала: пол или стены

Как убрать монтажную пену с линолеума

Как очистить линолеум от краски

Расстояние от подоконника до радиатора

Практически все современные радиаторы и секционные батареи отопления поражают своим высоким КПД, коэффициентом полезного действия, обеспечивая такие показатели за счет конвекции воздуха, естественного протекания его через теплообменную систему. Именно в силу этих конструктивных особенностей недостаточно лишь купить высокоэффективные радиаторы и запитать их теплоносителем, необходимо обеспечить условия для конвекции — естественного переноса тепла воздухом. Обозначим необходимое расстояние от подоконника до радиатора, а так же основные установочные рекомендации, как условия сохранения высокого КПД.

Подоконная доска.

Устанавливая подоконники из мрамора в квартиру или частный дом, многие ориентируются только на верхний зазор в 100мм, совершенно забывая, что выбирая чрезмерно выступающий, широкий подоконник, можно нарушить не только тепловую отсечку холодного воздуха, но и изменить общую циркуляцию воздуха вдоль окон. Подоконная доска не должна перекрывать радиатор, создавая своеобразную нишу для батареи, предполагая огибающее движение тепла вдоль нее. Конкретный размер, к сожалению, рекомендовать нельзя, а выступ доски должен минимально препятствовать конвекции воздуха у радиатора и отодвигать его от стекла.

Навеска радиатора.

Прежде, чем нарисовать первую крепежную точку на стене, внимательно изучите прилагаемую инструкцию к радиатору, т.к. большинство производителей информирует о рекомендуемых установочных зазорах, обеспечивающих высокую теплоотдачу именно этой батареи. При отсутствии таких рекомендаций, пользуются общими, по СНиП 3.05.01-85. «Внутренние санитарно-технические системы»:

От низа подоконника до радиатора минимальное расстояние составляет 100мм, поскольку его уменьшение снижает тепловой поток воздуха. От пола до низа радиатора зазор находится в интервале 100-150мм, причем увеличение расстояния увеличивает температурный перепад во всем помещении, а уменьшение, вновь снижает интенсивность теплообмена

Немаловажно учитывать и расстояние от стены до радиатора, его делают 25-30мм, т.к. задняя поверхность так же активно участвует в теплообмене. Если заводские рекомендации отличаются от СНиП, ориентируются на производителя, разработавшего батарею.

Если заводские рекомендации отличаются от СНиП, ориентируются на производителя, разработавшего батарею.

От правильности установки отопительного прибора зависит эффективность его работы и комфортная температура в помещении. Для эффективной работы отопительной системы важна не только правильность ее сборки, качество оборудования и герметичность соединений, но и соблюдение нормируемых расстояний от отопительных приспособлений до окружающих конструкций (пола, стен, подоконника)

Особенно важно соблюдать расстояние от батареи до подоконника, потому что преграды сверху могут мешать нормальной циркуляции конвекционных потоков. Мы перечислим нормы установки радиаторов отопления в квартире и частном доме. Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов

Сегодня в продаже можно найти радиаторы в разных вариантах исполнения и из разных материалов.

Они также подразделяются по способам установки и бывают следующих видов:

1. Напольные приборы имеют специальные ножки для установки на пол в комнате. Такие радиаторы в любом случае устанавливаются на некотором расстоянии от стеновой поверхности и выступающих горизонтальных конструкций оконного проема.
2. Навесные радиаторы крепятся на несущие кронштейны, закрепленные на стенах помещения. Обычно они монтируются под оконными проемами, чтобы восходящие конвекционные потоки создавали тепловую завесу перед окном, ведь именно через остекление помещение теряет больше всего тепла.

В любом случае при монтаже отопительного прибора нужно соблюдать правила установки батарей. Проще всего соблюсти требуемое расстояние от стены до агрегата при навешивании на стены, потому что в этом случае применяются специальные кронштейны, которые за счет своей конфигурации обеспечивают нужный зазор. При установке напольного прибора расстояние придется регулировать вручную.

Выбор радиатора

На рынке сегодня представлен широкий ассортимент радиаторов, рассчитанный на разных покупателей. Здесь не всегда работает принцип «чем дороже, тем лучше». Делать свой выбор нужно исходя из следующих оснований:

• места проживания;
• разводки отопительной системы;
• от того, каким способом нужно будет установить отопительные радиаторы;
• температурного режима в отопительной системе;
• учета, какой материал был использован при производстве труб;
• необходимости регулирующих элементов и арматуры;
• расположения помещения в здании.

Произведя данный анализ, можно перейти к выбору батареи.

Сегодня чугунные радиаторы могут выглядеть вполне презентабельно, их можно задекорировать. Тем самым они легко могут вписаться в общий дизайн помещения.

Чугунные радиаторы современного типа — это уже не огромные гармошки, которые были в советской квартире, а плоские панели со сглаженными углами и презентабельным внешним видом. Имея хорошие физические свойства нагрева, чугун долго сохраняет тепло и постепенно отдает его в помещение. Такие радиаторы имеют большой срок службы, 20-50 лет. Основным недостатком является большой вес (одна секция весит около 8 кг), поэтому смонтировать правильно их невозможно в помещениях, где стены сделаны из древесины, гипсокартона. Имея шероховатую поверхность, они не совсем удобны в уборке.

Алюминиевые радиаторы мало чем по конструкции отличаются от чугунных, единственное отличие — это вес секций (1 кг). Также такие приборы обладают хорошими качествами теплоотдачи, гладкой поверхностью, вентиляционные окошки равномерно распределяют воздух в помещении, закрепить их можно на любую поверхность. Основной недостаток — это легкое восприятие химического состава воды и скачков давления в трубопроводе.

Биметаллические радиаторы являются компромиссным решением между чугуном и алюминием. Внешне почти не отличаются от алюминиевых, но не чувствительны к составу воды и скачкам давления. Имеют хорошие показатели теплоотдачи, легко монтируются и недороги.

Стальные радиаторы имеют панельный внешний вид и рельефную поверхность. Имеют различные возможности подключения, хорошие тепловые свойства. Больших недостатков не выявлено.

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
4. Теперь можно начинать установку непосредственно самого радиатора;
5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Расстояние между трубами и полом

Самое важное – это рассчитать правильное расположение радиаторных решеток и труб относительно пола. Именно в зависимости от расстояния до него и определяется эффективность отопления, а также уровень безопасности отопительной системы и отдельной трубы

Расстояние между трубами и полом

На данный момент СНИП определяет следующие нормы:

• расстояние до пола минимум 60 мм;
• от 50 мм, отсчитывая от нижнего края досок подоконника;
• минимум 25 мм от штукатурки вертикальной поверхности (стен).

Данные показатели рассчитаны на основе того, что прилегающие материалы, которые окружают отопление – негорючие. Если один или несколько из них может загореться, следует учитывать основное правило: не менее 10 мм от горючей поверхности до радиатора или труб. Тогда отопление через водоснабжение не приведет к возгоранию.

Учреждения лечебной направленности, учебные заведения отличаются своей спецификой прокладки коммуникаций. В них до пола от радиатора должно сохраняться минимум 100 мм, а от стены изделие должно отстоять на 60 мм. Такой подход повышает безопасность ослабленного или детского организма, даже если обогревательное водоснабжение нарушено.

СНиП 3.20 подразумевает, что расстояние до окна рассчитывается по подоконнику

Но он же строкой ниже указывает, что при отсутствии подоконных досок обращать внимание следует на нижнюю грань окна. 50 мм откладываются от нее, если осуществляется прокладка системы

Указанные величины действуют для всех типов радиаторов, единственное исключение сделано только для агрегатов в лечебных заведениях. Расстояние между трубами отопления в полу составляет не менее 150 мм – вот единственный отличный от других по параметрам вариант отопления.

Важно! Пункт 3.20 подразумевает также, что сеть подводки из труб при открытом проведении допускает подводку дополнительных коммуникаций. Это очень важное требование, когда монтируется отопление, поскольку зачастую полипропиленовые и металлические трубы размещают слишком плотно и неправильно, приводя к перегреву

Монтаж прибора отопления

Рассмотрим, как выполняется правильная установка радиатора отопления под окном. Технология проста, но требует соблюдения правил для обеспечения бесперебойной функциональности системы, поддержания магистрали в рабочем состоянии без необходимости вмешательства со стороны хозяина. Все работы выполняются своими руками, но если агрегаты из чугуна, потребуется помощник.

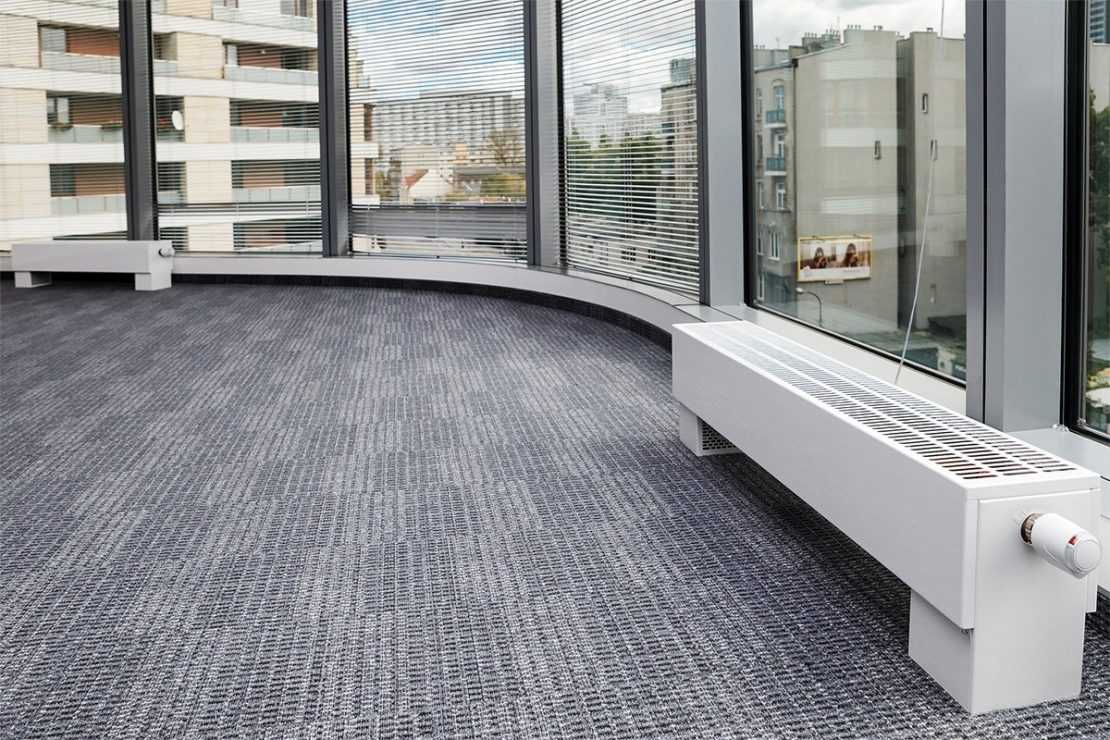

Техника монтажа напольных батарей

На пол устанавливаются приборы отопления с большим весом – чугунные, медные. При заполнении внутреннего объема теплоносителем, подключении трубопроводов, масса конструкции может достичь критических показателей, старые стены не выдержат веса

Особенно важно просчитать нагрузку в домах с деревянными или засыпными стенами – это строения частного типа, а также многоквартирные объекты старой застройки

Напольные приборы оснащаются дополнительными ножками на колесах или без них. Если опоры на колесах, их нужно зафиксировать, стационарные опоры крепятся к полу. Фиксация на саморезы, дюбеля с пластиковой головкой или дюбель-гвозди.

Также напольные агрегаты крепятся к стене, для чего используются навесные кронштейны или крюки. Дополнительная фиксация нужна для удержания прибора отопления в вертикальном положении. Высота вкручивания стеновых крюков равна расстоянию от пола до верхнего коллектора радиатора с учетом ширины зазора до подоконника. Перед началом установки нужно разметить проемы, выровнять горизонтальность вкручивания кронштейнов, и только потом фиксировать прибор. Удобнее всего приставить батарею на место, разметить точки крепежей, убрать радиатор и затем навешивать крюки.

Установка настенного радиатора

Навешиваемые приборы отопления поставляются с комплектом подвесов, которые фиксируют изделие на стене. Кронштейны выбираются с учетом веса батареи с теплоносителем и подключенным трубопроводом. Если в комплекте слишком короткие или мягкие крюки, следует заменить их на более прочные.

Сначала нужно решить, на какой высоте от пола вешать радиаторы отопления в частном доме. Стандарт в 120 мм от покрытия пола до нижнего коллектора соблюдается не всегда, например, если в комнате на полу выложена труба подачи теплоносителя или есть выступы. Допустимо снижать или увеличивать расстояние на 20 мм.

Алгоритм работ следующий:

• найти центр оконного проема;
• отметить точку центра прибора отопления;
• совместить две отметки;
• измерить расстояние от нижнего коллектора радиатора до верхнего, прибавить 120 мм, отложить высоту от пола в точке вкручивания подвесов;
• проверить горизонтальность крепления крюков;
• зафиксировать монтажные подвесы на дюбеля, предварительно просверлив в стене отверстия;
• если крюки регулируемые, то можно откорректировать положение батареи, подкручивая кронштейны.

Особых сложностей в монтаже приборов отопления нет. Технология одинакова для батарей из любого материала, различия касаются только видов подвесов и техники фиксации кронштейнов.

Тип системы отопления

Системы с одной трубой могут иметь вертикальную или горизонтальную разводку. Последний вариант больше всего подходит для жилищ небольшой этажности: обычно речь идет об одно- или двухэтажных домах. Трехэтажные строения горизонтальной разводкой оснащаются редко. Вертикальную разводку обычно применяют в многоэтажках. Такая схема состоит из выходящей из потока трубы, следующей на радиатор, и далее – в пол. Такую картину можно наблюдать во всех (или почти во всех) помещениях. Иногда встречаются случаи с запиткой от одного стояка сразу двух радиаторов. При этом совсем не обязательно, чтобы они находились в одной комнате.

Сильной стороной этой схеме являются небольшие затраты на монтажные работы и стабильность работы (разбалансировать ее довольно непросто). Однако если происходят весомые изменения параметров батарей и труб, это может в значительной мере повлиять на гидравлическое сопротивление. В результате теплыми оказываются только две первые секции, а вся остальная часть прибора остается холодной.

Для однотрубной разводки характерно постепенное снижение температуры теплоносителя по мере удаления его от котла. Эффективность нагревания батареи у соседа сверху (при верхней подаче) обратно пропорционально нагреванию радиатора этажом ниже . Во избежание подобных ситуаций был принят закон об общей собственности системы отопления. Теперь, чтобы заменить трубу или отопительный прибор, нужно получить соответствующие разрешения. Двухтрубной разводкой многоэтажки оснащаются не так часто. Объясняется это большим расходом труб на ее организацию. К тому же значительные размеры усложняют балансировку контура.

Двухтрубная система в многоэтажном доме имеет следующую схему:

• В помещение заводится две трубы.
• Более горячая часть служит для подачи теплоносителя на батарею.
• Вторая отводит остывший после радиатора теплоноситель дальше.

Благодаря этой схеме достигается идентичность температуры подаваемого на все отопительные приборы теплоносителя

Важно помнить, что если произойдет изменение гидравлического сопротивления всего в одном радиаторе, вся система может полностью разбалансироваться. Очень маленькое сопротивление спровоцирует прохождения почти всего объема теплоносителя именно через этот участок

Потому при наличии такой разводки в обязательном порядке проводится монтаж регулирующей арматуры. Чаще всего это – ручные регулирующие вентили или термостаты.

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

• подготовить оборудование и материалы;
• рассчитать местоположение;
• установить кронштейны;
• повесить радиатор;
• произвести герметизацию или опайку мест стыка;
• проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

1. в 3-5 сантиметрах от стены;
2. в 10 сантиметрах от пола;
3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

• боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
• диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
• нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.
