Делаем отопление одноэтажного дома своими руками: актуальность печного теплоснабжения, обзор схем, выбор котла и комплектующих

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Способы подключения радиаторов

Если выбрано двухтрубное или трехтрубное отопление, батареи нужно подключать точно по схеме. Если здание имеет большую площадь, то для проведения монтажных работ лучше вызвать специалистов.

Существует несколько способов подключения:

  1. Боковое. Вода в радиатор заходит и выходит с одной стороны. В тех секциях, которые расположены дальше от точки подключения, равномерность прогрева нарушается.
  2. Верхнее. Такой тип подключения приведет к тому, что нагреваться будет только верхняя половина батареи. Если в системе предусмотрено верхнее подключение, то приобретать нужно предназначенные для него батареи, которые оснащены заглушкой, перенаправляющей жидкость в нижнюю часть.
  3. Нижнее. Тут тоже исключается полное прогревание всей площади батареи, так как основной поток жидкости двигается в нижней части.
  4. Диагональное. Предложенный способ подключения позволяет распределить горячую жидкость равномерно.

Последний вариант идеально подходит для двухтрубной системы.

Как работает отопление без насоса

В любой отопительной системе присутствует три основных компонента:

  • генератор тепла;
  • система транспортировки теплоносителя;
  • теплообменник.

Генератор может быть одинаковым для разных систем, это же относится и к теплообменникам, а вот транспортировка выполняется по-разному. При естественной циркуляции жидкость нагревается в котле, расширяется, благодаря этому становится легче и стремится подняться выше. К котлу приваривают вертикальную трубу на максимально допустимую высоту. Такое расположение даёт воде возможность без дополнительного сопротивления занять наивысшую точку системы при нагревании.


Сравнение двух схем

Первая порция нагретой воды будет быстро охлаждаться о стенки холодной трубы и при смешивании с холодной. Поэтому скорость передвижения теплоносителя будет низкой. При достижении из верхней точки уже немного остывшая вода будет понемногу опускаться по трубопроводу, который имеет небольшой наклон. Скорость движения зависит только от поступления новой порции горячего теплоносителя, так как вся система заполнена холодной тяжёлой жидкостью. Когда нагретая вода достигает первой батареи, процесс охлаждения резко возрастает, начинается круговорот.

Это один из недостатков самотечной системы – неравномерный прогрев. Второй недостаток в большом сопротивлении, которое создаётся в вертикальной трубе. При слишком большой её высоте, например, в многоэтажном доме, температуру в котле нельзя резко повышать. Невыполнение такого условия может привести к закипанию воды. Подробно о естественной циркуляции, разоблачении мифов о такой системе говорится в этом видео:

Фиксация котла

Установку настенного котла в доме проводят таким образом:

  1. Изучают рекомендации производителя и подбирают оптимальное с точки зрения правил безопасности и удобства место.
  2. Фиксируют на стене крепление. поставляемое в комплекте с котлом. Чтобы осуществить его монтаж в доме правильно, следует использовать уровень и откос. Очень часто крепление представляет собой длинные дюбели и крюки с резьбой на более длинном конце.
  3. В месте, где стену должен пересекать дымоход. делают отверстие для него.
  4. Фиксируют дымоход в котле. Выполняют этот процесс очень внимательно, поскольку дымоход является коаксильным (через него выходит не только угарный газ, но и поставляется свежий воздух). А это означает, что при допущении ошибки воздух и угарный газ не смогут циркулировать правильно, что обязательно приведет к плохим последствиям.
  5. Навешивают котел на зафиксированные в стене крепления.

Местная автоматическая стабилизация температуры

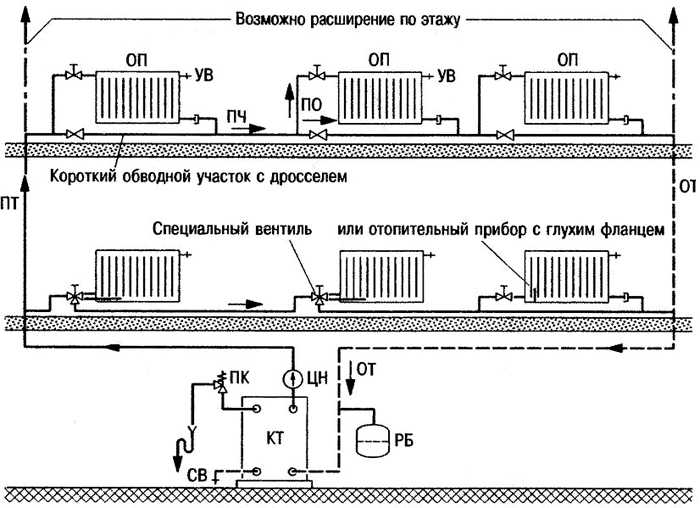

Однотрубный регулируемый радиаторный узел с проходным (а) или трехходовым (б) термостатическим клапаном на верхней подводке.

Регулируемый радиаторный узел вертикального однотрубного отопления может быть выполнен с проходным (рис.а) или трехходовым (рис.б) термостатическим клапаном (термостатом). Узел обвязки разветвляет теплоноситель на два потока: через прибор и через байпас. Диаметры плунжера клапана термостата и отверстия для прохода жидкости выполняются максимальными. Термостат не засоряется при загрязненном теплоносителе и обеспечивает его свободный проток (при полном открытии). Несанкционированная замена радиатора, сопровождающаяся удалением термостата, не ведет к разбалансировке всей теплосистемы, как в двухтрубном варианте.

Если температура комнатного воздуха превысит заданную, то клапан закроется (перейдет в режим минимум), направляя жидкость по байпасу мимо радиатора. Закрытие (минимальное открытие) клапанов всех термостатов данного стояка увеличивает долю теплоносителя, проходящего по байпасам, с 80 % до 90 %, одновременно уменьшая проток через радиаторы, т.е. без изменения общего расхода.

Монтаж системы отопления

Монтаж водяной схемы отопления дома один из самых простых. Начинается он с установки нагревательного котла и последующей прокладки труб, подключения их к приборам отопления (радиаторам, полотенцесушителям и другим). Обычно применяют металлические трубы, так как пластиковые могут способствовать перегреву всей системы и выходу ее из строя. Для одноэтажного дома рекомендуется применять такие трубы, как:

  • Подающая магистраль – трубы с диаметров полтора-два дюйма (трубы типа ДУ 40-50);
  • Для обратной магистрали – двухдюймовые трубы (реже на полтора дюйма).

Магистрали системы отопления монтируются с уклоном в один сантиметр на метр длины самой трубы. Отопительные приборы необходимо устанавливать по центру под окнами, с подключением при помощи труб на три четверти дюйма (ДУ 20).

При работе системы отопления первыми нагреваются приборы, которые находятся ближе всего к котлу. Именно поэтому устанавливают, так называемые, регулировочные краны, которые позволяют теплу распространяться по дому более равномерно. Желательно такие краны монтировать с двух сторон отопительного прибора. Это может позволить легко и быстро производить ремонтные работы, не отключая при этом всю систему.

Схема системы отопления двухэтажного дома

Отопительные радиаторы для такой системы можно устанавливать самые различные, за исключением панельных, которые в подобной системе очень быстро забиваются. Поэтому обязательно надо выполнять врезку для выпускного (сливного) крана для воды около котла (в нижней точке системы). Сливной кран позволит выйти грязной воде из системы при необходимости.

Для наполнения же прекрасно подойдет вентиль, который позволит равномерно заполнять отопительную систему с удалением воздуха из радиаторов без риска возникновения воздушных пробок.

При монтаже схемы отопления дома необходимо предусмотреть перелив на расширительном баке. Для этого применяют трубу ДУ 15-20 (половина – три четверти дюйма), которая выводится на улицу либо в раковину, расположенную рядом.

При такой схеме время нагревания составляет 30-40 минут. При этом недостатком выступает необходимость прокладки труб большого диаметра и эффективная работа системы только для одноэтажных домов либо домов с малой площадью. Максимальная длина для подающей магистрали составляет тридцать метров.

Обычно котел располагают по центру дома, чтобы можно было сделать разбивку отопительной системы на два крыла. Схема отопления одноэтажного дома в этом случае работает более эффективно, так как двухконтурная система на две половины позволяет обогреть большую площадь.

Подающие магистрали обычно проходят под подоконниками, откуда отходят отводы на отдельные радиаторы. В том случае, когда нет места, чтобы проложить такую систему применяют трубу ДУ 32 (в пять четвертых дюйма), которая непосредственно соединяет несколько радиаторов.

Главным достоинством установки подобных систем является то, что они могут функционировать без подачи электроэнергии. Теплоноситель функционирует в них независимо.

Преимущества и недостатки

Любая схема отопления дома имеет свои положительные и отрицательные черты.

Печная система отличается большим расходом твердого топлива, которое требует специального места для хранения. Кроме того, максимальное количество помещений, которое можно отопить при помощи печи либо камина, составляет всего два-три.

С другой стороны, многие печи, кроме функции отопления, могут служить для приготовления пищи. Они просты в монтаже и использовании, топливо их стоит относительно дешево. Такое отопление не зависит от подачи электроэнергии.

Электрическое отопление

Эта система самая эффективная, она не требует установки громоздкого оборудования, а сами отопительные приборы отличаются малым весом и размерами, их легко переносить на другое место. Однако существенными минусами являются зависимость от подачи электричества и его дороговизна.

Воздушная схема отопления собственного одноэтажного дома отличается такими достоинствами: не требует монтажа канализационной системы и специальных отопительных приборов. Однако по теплоемкости подобная система намного проигрывает в сравнении с водяной.

Водяная система также не идеальна, недостатками выступают: опасность замерзания имеющейся воды в трубах, большой расход металла и большой диаметр труб, небольшой радиус действия одной магистрали.

Однако эти системы не теряют популярности, так как они просты в установке, не зависят от подачи электричества, долговечны, не требуют работы шумного насоса, могут саморегулироваться.

Как планировать систему с принудительной циркуляцией

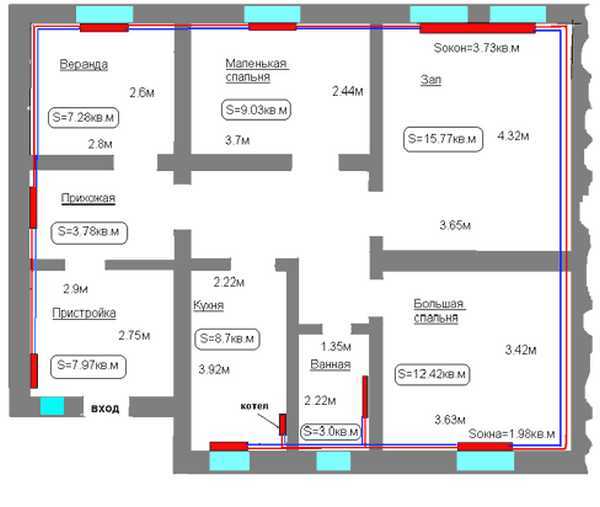

Для начала нужно определиться с мощностью котла. Сделать это можно снова-таки по усредненным номам: на 10м 2 площади берут 1Квт мощности котла. Если потолки выше 2,5м, требуется ввести увеличивающий коэффициент 1,2. Увеличить мощность нужно и при расположении в северных регионах. Эти нормы – для средней полосы России. Если дом расположен севернее – добавьте еще 30-50%. Также требуется запас в том случае, если дом плохо утеплен, ведь необходимо восполнять потери тепла, которые уходят через стены/пол/потолок. Так что и в этом случае нужно брать более мощное оборудование.

Определиться нужно также с типом подготовки воды для бытовых нужд. Если греть ее будет котел, на это также следует увеличить мощность котла – добавить 30-50% к рассчитанной мощности котла. Подробно о том, как определить мощность котла для отопления читайте тут.

При расчете системы отопления дома нужно определиться с мощность. котла

Затем приступаем к расчету количества радиаторов: как минимум по одному под каждое окно, плюс один радиатор в ванную/туалет. В северных регионах для сохранения тепла неплохо себя показали радиаторы, установленные в коридоре/тамбуре, которые срабатывают как тепловые завесы.

При расчете количества радиаторов исходят из правила: под каждое окно — один радиатор

После того как определились с количеством радиаторов, нужно рассчитать количество секций в каждом. В общем случае считают исходя из площади помещения: есть нормы. Зная площадь помещения, делите его на норму и получаете количество секций. Но это – снова-таки усредненный подход. Тут нужно учитывать также тип разводки и место расположения радиатора в отопительном контуре. Например, однотрубная разводка. Она характеризуется тем, что радиаторы, расположенные ближе к котлу, получают более горячий теплоноситель и нагреваются до более высоких температур. Чем дальше расположен радиатор, тем более холодный теплоноситель его омывает. Потому для компенсации и выравнивания положения в дальних радиаторах увеличивают количество секций или устанавливают их большей площади (высоты и мощности).

Аналогично поступают при двухтрубной разводке, хотя там разница не столь явная: на вход каждого радиатора подается теплоноситель с одинаковой температурой, просто у тех, которые расположены ближе к котлу интенсивность потока через радиатор выше, чем у дальних. Чтобы выровнять потоки на каждом радиаторе ставят термостатические клапана.

Для регулировки теплоотдачи радиатора и компенсации системы устанавливают термостатические клапана

Но в двухтрубной схеме отопления есть вариант с петлей «Тихельмана». Такая схема отопления является изначально скомпенсированной (если радиаторы установлены одинаковые). Но она требует большего количества труб даже по сравнению с обычной двухтрубкой.

Схема системы с принудительной циркуляцией. Дом двухэтажный. Система двухтрубная с нижней подачей, тупиковая схема движения теплоносителя

С количеством, составом радиаторов, типом разводки определились. Нужно определиться с типом и диаметрами труб и типом системы. Какие бывают трубы для отопления и особенности их использования описаны тут .

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

При самостоятельном монтаже системы, после того, как собраны радиаторы и подключены трубы, все систему нужно промыть. И только потом подключать насос и котел. В системах с твердотопливными котлами необходима группа безопасности, в которую входит манометр, клапан вывода воздуха и подрывной клапан, который выставлен на рабочее давление в системе и при его превышении срабатывает автоматически.

На входе в котел линии для подпитки необходимо установить фильтр для защиты контура и оборудования от попадания абразивных или загрязняющих частиц.

Подбор насоса и расширительного бачка неактуален, если планируется поставить настенный газовый котел. Большая часть моделей имеет встроенный расширительный бак и насос. Тогда все что остается – ориентироваться по объему системы, с которым может работать данная модификация. Исходя из этого, подбирать диаметры труб и площадь/мощность батарей.

Различия между закрытой и открытой системами

На заметку! При выборе именно такого варианта отопления необходимо заранее предусмотреть, как организовать альтернативное эл/снабжение. Поэтому в смету расходов следует сразу же включить затраты на приобретение автономного источника питания.

Состав схемы

Как видно из рисунка, основными ее частями являются:

  • 1 – теплогенератор (котел любого типа);
  • 6 – мембранный бак;
  • радиаторы и система труб;
  • 9 – водяной насос.

На заметку! Насос целесообразно устанавливать на входе в котел (в конце трассы). В этом случае он будет перекачивать уже охлажденный теплоноситель, а значит, срок эксплуатации изделия несколько повысится.

Дополнительные элементы – клапана, вентили, датчики (давления, температуры) и ряд других. Необходимость их установки определяется конструктивными особенностями котла и спецификой монтируемого контура (его схемой).

Его несложно понять по рисунку. Направление движения теплоносителя показано стрелками.

С выхода котла вода, нагретая до требуемой температуры, по системе труб проходит через все установленные в контуре батареи, отдавая им тепловую энергию. Так как система замкнутая, то жидкость возвращается обратно. Эту циркуляцию и обеспечивает насос. В теплообменнике производится нагрев охлажденного теплоносителя, и он снова уходит в контур. Процесс этот непрерывный, а все параметры системы контролируются автоматикой котла. В принципе, ничего сложного.

Так как рассмотрение особенностей различных схем напрямую не относится к теме статьи, отметим лишь некоторые их основные отличия.

Для обогрева загородных и дачных домов применяются следующие типы разводок:

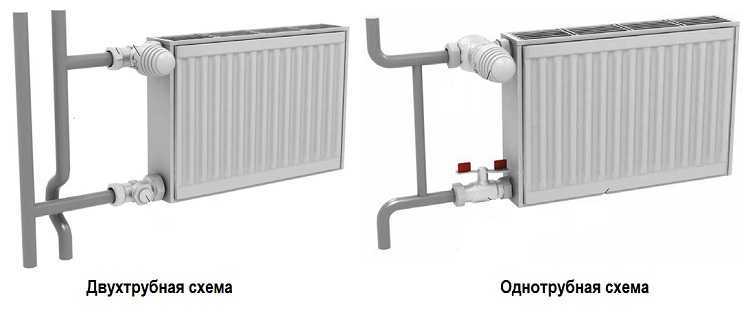

  1. Однотрубная. Все радиаторы присоединяются к единственной магистрали, проходящей по периметру помещения или здания. Поскольку горячий и охлажденный теплоноситель движутся по одной трубе, каждая последующая батарея получает меньше тепла, нежели предыдущая.
  2. Двухтрубная. Здесь нагретая вода поступает в отопительные приборы по одной магистрали, а уходит по второй. Самый распространенный и надежный вариант для любых жилых зданий.
  3. Попутная (петля Тихельмана). То же, что и двухтрубная, только охлажденная вода течет в одинаковом направлении с горячей, а не возвращается в противоположном (показано ниже на схеме).
  4. Коллекторная или лучевая. Каждая батарея получает теплоноситель по отдельному трубопроводу, подключенному к общей гребенке.


Однотрубная горизонтальная разводка (ленинградка)


Однотрубная схема с верхней разводкой и вертикальными стояками

В зависимости от применяемого типа бака-расширителя системы с принудительной циркуляцией подразделяют на закрытые и открытые. Это устройство предоставляет возможность воде несколько раздаться при нагреве, тем самым защищая трубы и оборудование от избыточного давления.

Открытый расширительный бачок имеет контакт с воздухом. Оттого вода постепенно испаряется из трубопроводов отопления, из-за этого появляется необходимость периодически доливать в систему некоторое количество теплоносителя. Кроме того, кислород растворяется в воде, что повышает скорость коррозии и засорения металлических частей, особенно это критично для котлов. Несомненным плюсом такого бака является его дешевизна.

Фото 2. Пример вертикального герметичного бачка-расширителя закрытого типа с диафрагменной мембраной.

Закрытый бачок-расширитель формирует герметичную систему. Она не имеет минусов открытой схемы, однако, и стоимость такого оборудования значительно выше. На рынке представлены два основных вида герметичных бачков: с диафрагменной мембраной и мембраной баллонного типа. Чем сложнее конструкция, тем больше надёжность и стоимость этого устройства. Оно в любом случае обойдётся дороже открытого бака, плюсами будет отсутствие потерь и контакта с атмосферой.

Что такое «Ленинградка» и особенности монтажа

Одна из популярных схем, которая появилась еще в СССР, для отопления частного дома – «Ленинграка». Своими руками смонтировать такой способ обогрева несложно. Разберем основные моменты и особенности конструкции однотрубной принудительной системы.


«Ленинградка» в виде схемы

Популярной она остается до сих пор, так как имеет ряд преимуществ:

  • малые затраты на оборудование;
  • легкость монтажа;
  • можно прокладывать трубы где захочется;
  • красивый внешний вид;
  • можно подключить несколько отопительных котлов.

Можно проложить трубу отопления вдоль внешних стен. Однако, есть и минус системы, пока носитель тепла идет по кругу, происходит потеря мощности, поэтому приходится увеличивать секции радиаторов.

Особенности работы системы обогрева

Для корректной работы системы отопления «Ленинградка» необходимо подключать все элементы последовательно. Температура носителя тепла на выходе будет значительно ниже, чем на входе. За счет этой разницы происходит кругооборот теплоносителя.

Такая разводка отопления от котла в частном доме образует замкнутое кольцо, которое расположено по периметру вей площади. Вблизикотласледует сделать врезку вертикальной трубы, чтобы обеспечить разницу температуры для движения тепла. Сверху врезки подключаете расширительный бачок, который будет поддерживать температуру носителя тепла на одном уровне.


Самый легкий вариант

Батареи врезаете в общую магистраль в зависимости от прокладки основных труб. При этом несмотря на простоту монтажа, можно дополнительно смонтировать термостат, балансирующие вентили или краны любого типа действия.

Чтобы полностью понять принцип монтажа «Ленинградки», предлагаем посмотреть видео материал.

Двухтрубная тупиковая система отопления: схемы и описание

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

  1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
  2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

  • горизонтальный, где применяется горизонтальная разводка трубопроводов;
  • вертикальный, где пользуются вертикальной разводкой трубопроводов.

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью

Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения. Эта технология представляет собой, соединение без резиновых уплотнительных колец

Сам материал трубы является уплотнителем

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины. При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод. Эта система даёт возможность подключать:

Эта система даёт возможность подключать:

Подключаются эти контуры с применением смесительного модуля, который состоит из:

  • насоса циркуляции, который придаёт динамику движения теплоносителю;
  • вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

  • первая проходит по первому этажу;
  • вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

  • количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
  • должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
  • должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.
