Схема подключения котла отопления в частном доме

Схема обвязки («классический» вариант)

Схема подключения электрокотла должна обеспечивать отсутствие значительных перепадов температуры. Чаще всего используются двухконтурные котлы. проходя по малому контуру, вода (масло или антифриз) нагревается, после чего идет по большому. Это в схеме тоже нужно учесть.

Обвязка электрокотла предполагает наличие:

1. Кронштейнов;
2. Фильтра;
3. Запорной арматуры;
4. Клапанов (обратных и предохранения);
5. Бака расширения;
6. Насоса (если требуется);
7. Термометра и манометра;

Выделяют следующие типы обвязки:

1. С установкой контура горячей воды (масла или антифриза): перед тем, как поступить в кран, теплоноситель проходит через электрокотел;
2. С подключением к системе теплого пола;
3. Обычное подключение к электросети.

При обвязке двухконтурного котла ее тип обусловливается моделью (со смесителем или без). Его достаточно сложно установить дома своими руками, поскольку здесь наряду с правильностью подключения к электросети приходится контролировать еще и подключение к ГВС.

Схема подключения электрического котла своя у каждой модели (она прилагается при покупке вместе с устройством). Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. За 5-30 тысяч рублей специалисты выполнят такую работу. Зато, если совершить ошибки на первом этапе, можно впоследствии не только понести гораздо большие расходы, но и подвергнуть опасности себя и других жильцов частного дома.

Схема подключения двух котлов в одну систему отопления

Подключить несколько отопительных котлов можно всего лишь двумя способами: параллельно и последовательно. При параллельном подключении котлов отопления, используется так называемая «тройниковая» система. Таким образом, можно подключить твердотопливный и электрический котел отопления для совместной работы.

Второй способ — это последовательное подключение котлов. При этом подача одного котла отопления подключается к обратке второго котла. Данный способ является менее эффективным, поскольку теплообменник второго котла (например, электрического) в любом раскладе будет греть теплообменник твердотопливного котла.

Не нужно, наверное, говорить, чем это может грозить. В первую очередь повышенным расходом электроэнергии, которая будет потребляться на теплообменник второго котла. Поэтому мы рекомендуем использовать параллельную систему подключения котлов с обязательной установкой обратного клапана на подающей магистрали каждого котла.

Монтаж твердотопливных агрегатов

Эти агрегаты устанавливают в частном доме в сухих помещениях, размеры которых прямо пропорциональны габаритам и мощности агрегата. Стены котельной должны быть оштукатурены или обиты листовым железом. Схема их подключения подразумевает наличие приточной и вытяжной вентиляции, которая обеспечит хорошую тягу.

Котёл устанавливают по уровню на горизонтальном фундаменте, накрытым слоем листового железа. Фундамент должен быть на 10 см больше основания агрегата по всему его периметру. Зона безопасности со стороны топки — не менее 40 см.

Существуют монтажные нормативы для безопасности эксплуатации, которые прописаны в требованиях к монтажу или находятся в свободном доступе в открытых источниках информации. Их нужно соблюдать!

Инструменты и материалы

Для подключения к отопительной системе надо приобрести:

• два шаровых крана с соединением «муфта-штуцер» диаметром 50 мм;
• два сгона тем же диаметром;
• манометр;
• клапан предохранительный;
• автоматический воздухоотводчик;
• два шаровых крана диаметром 15 мм;
• три стальных муфты диаметром 50 мм;
• переходы 57 х 32 мм со стенкой 3 мм;
• отводы 57 х 3,5 мм;
• дымовую трубу с шиберной задвижкой;
• трубы 57 х 3,5 мм;
• герметик термостойкий;
• сантехническую подмотку;
• циркуляционный насос.

Обвязка агрегата оснащается системой безопасности, которая состоит из теплового аккумулятора, трёхходового клапана для подмеса холодной воды, термостата. Что надо сделать:

1. разместить котёл на фундамент;
2. подсоединить трубы отопления с обязательным использованием шаровых кранов, уплотняя место стыков сантехнической подмоткой;
3. сделать заземление и подключить кабель питания;
4. установить систему безопасности (манометр, клапан предохранительный, автоматический воздуоотводчик);
5. собрать дымовую трубу, уплотняя места соединения колен термостойким герметиком;
6. заполнить теплообменник водой;
7. проверить расположение колосников, растопочной заслонки, заглушки для прочистки и прочее;
8. сбросить давление в теплообменнике до рабочего;
9. установить заслонки в дымоходе и топке в необходимое положение;
10. осуществить закладку дров.

Вообще, любое отопительное оборудование может быть подключено к системе отопления своими руками при грамотном подходе и наличии базовых знаний и навыков.

Варианты котлов для частного дома

Как выбрать водяной котел для отопления частного дома. Котлы бывают одноконтурными и двухконтурными, настенными и напольными. Также они отличаются по типу топлива на жидкостные, газовые, электрические и твердотопливные. Что из этого лучше?

Дровяная печь для отопления выглядит очень привлекательно, но требует внимания для поддержания температуры в доме.

Печи для водяного отопления в частном доме без газификации используются редко – на них обращают внимание те, кто хочет придать своему жилищу эксклюзивность. В результате на свет появляются солидные печи, построенные по принципу камина и использующие твердое топливо

Для поддержания определенной температуры в комнатах домочадцам придется постоянно подкидывать в топку дрова, но и в этом есть свое очарование – можно насладиться романтическим вечером перед потрескивающими дровами.

Что касается заводских твердотопливных котлов, то они могут работать на дровах, каменном угле, коксе и брикетированном топливе. Также в продаже встречаются котлы с автоматической подачей топлива из небольшого бункера. Твердотопливные модели – это наиболее экономичный вариант для обогрева загородных домов, не подключенных к газовым магистралям.

В негазифицированных домах нередко монтируются электрические и жидкостные котлы. В первом случае потребителей ждут просто гигантские расходы на электроэнергию, а во втором случае их будет преследовать вечный аромат дизельного или печного топлива. Но жечь жидкое топливо все-такие выгоднее, чем использовать электрические котлы.

Самодельные котлы для водяного отопления частного дома используются гораздо реже. Они работают на твердом топливе или на электроэнергии, а их самодельная конструкция нередко вызывает опасения в их надежности. Лучше все-таки использовать заводское оборудование, проверенное и протестированное.

Напольные котлы можно использовать как в системах с принудительной циркуляцией воды, так и с естественной. Настенные же используются только в системах с принудительной циркуляцией.

Для обогрева газифицированных домов применяются напольные и настенные котлы. Напольные котлы предназначены для использования в системах с естественной циркуляцией и в системах с принудительной циркуляцией с внешними циркуляционными насосами. Они обладают дешевизной, но не могут похвастаться хорошей эффективностью – чаще всего они отапливают «атмосферу».

Что касается настенных котлов, то они предназначены для эксплуатации в системах водяного отопления с принудительной циркуляцией. Такие котлы нередко изготавливаются по двухконтурной схеме, позволяя не только обогревать помещения, но и подготавливать горячую воду. В их конструкции уже предусмотрена встроенная обвязка – здесь есть расширительный бачок и циркуляционный насос.

Настенные котлы обладают большим КПД, показатель которого достигает 96%. Еще большей эффективностью отличаются котлы, построенные по конденсационной схеме.

Для использования в газифицированных домах мы рекомендуем использовать настенные котлы, либо остановиться на связке с напольным котлом в связке с бойлером косвенного нагрева (самый экономичный и надежный вариант). Для обогрева домов без газа оптимальным вариантом станут твердотопливные и жидкостные котлы. Также допускается создание отопительных систем с котлами, работающими от сжиженного газа.

Процесс монтажа

Способ установки электрокотла зависит от выбора модели настенного или напольного типа. Последний вариант прибора подразумевает его установку на специальную подставку, идущую в комплекте.

Для настенного котла нужно подготовить крепления на стеновой поверхности. Для этого понадобится дрель и дюбели с саморезами. Сначала на стене выполняем разметку. Потом по разметке высверливаем отверстия и вбиваем дюбели. Крепления котла крепим саморезами.

Подключение к электросети

Перед тем как выполнить подключение электрокотла к системе отопления, к агрегату нужно провести электропроводку. Поскольку прибор с большой мощностью нельзя подключать от розетки, к нему прокладывают отдельную линию. Лучше выбрать скрытую прокладку кабеля, чтобы защитить линию от механических повреждений и не портить интерьер помещения.

Нагревательное оборудование мощностью не более 7 кВт можно подключать к однофазной сети, которая обычно используется в постройках старых времен. К обычной розетке можно подключать только электронагреватели мощностью не больше 3,5 кВт. К таким приборам не нужно тянуть отдельную линию от распределительной коробки.

Монтаж защитных устройств

После подсоединения нагревательного устройства к линии электропитания на щитке нужно установить устройство защитного отключения и автомат. Они защитят прибор от короткого замыкания, возникающего в результате превышения нагрузки на сеть. УЗО защищает от токов утечки.

Кроме этого, не лишним будет установить стабилизатор напряжения, поскольку даже незначительные колебания напряжения могут испортить электрический нагреватель. Обязательно выполняется заземление электрокотла. При этом заземляющий провод прокладывается от корпуса агрегата к шине.

Пробный запуск

Перед первым запуском проверяется герметичность всех соединений. Не должно быть оголенных проводов и пережатой проводки. Также проверяем места установки кранов, соединительных муфт и фитингов.

После этого заполняем систему теплоносителем и производим запуск котла. Выполняем настройку системы

Для этого обращаем внимание на давление в контуре и датчики температуры

Важно, чтобы показатели этих приборов соответствовали номинальным значениям, указанным в инструкции к электрокотлу

Разводка с принудительной циркуляцией

Принудительную циркуляцию носителя от котла по схеме осуществляет насос.

Добавление насоса – расширение возможностей. Среди вариантов отопления на циркуляции по принуждению самые новаторские, модные.

Принудительные циклы не боятся мембранных баков, клапанов. Тяга, создающаяся в цикличном отоплении, достаточна для преодоления эластичных помех.

Создание тяги, отопление сопровождается звуком работающего насоса. Бесшумно работающие модели обходятся дороже стандартных, звук работы стандарта не оглушителен. Обустроив котельную в подвале, подсоединив трубопроводы правильно, труба не будет издавать звуков. Радиаторы бесшумны.

С насосом

Поэтапный ход монтажа

В любой инструкции, прилагаемой к котлу, есть рекомендации по установке оборудования. Монтаж твердотопливного котла должен производиться четко по инструкции и техническим правилам производителя.

Необходимо соблюдать последовательность действий.

Для начала следует устроить твердое основание из негорючего материала под днище на 20 см шире подошвы агрегата, лучше всего залить бетонную основу. После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата.

Подключение труб и элементов безопасности

Придерживаясь схемы подключения, произвести врезку группы безопасности в полной комплектации для данного типа котла, которая ставится до запорных кранов.

После этого следует подсоединить трубы отопления, подключение желательно выполнять через запорную арматуру, при этом стыки тщательно уплотнить льном или сантехнической лентой.

Далее нужно собрать дымоход, хорошая тяга в котором зависит от правильно подобранной площади сечения и высоты трубы, все соединения нужно промазать термостойким герметиком.

Завершающий этап

На следующем этапе уже можно заполнить систему отопления водой под более высоким давлением и проверить на наличие протечек. После чего необходимо проверить расположение колосников, заслонок, заглушки, шамотных камней. В заключение установки нужно сбросить давление воды до рабочего, установить заслонки в дымоходе и топке, загрузить дрова.

Теперь можно разжигать котел, при достижении проектной температуры включить терморегулятор на выбранный уровень подачи тепла для комфортного отопления помещения и не забывать вовремя подкладывать дрова в топку.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел, 2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Как как подключить электрический котел к электросети

Прежде чем приступить к подключению электрического котла к сети, нужно оценить состояние проводки, поскольку она должна иметь идеальное состояние. Нужно исключить возможность замыканий. Если будут обнаружены поврежденные участки, необходимо провести их замену. Желательно доверить это ответственное задание квалифицированным специалистам.

Подключение котла к электрической сети лучше доверить специалистам

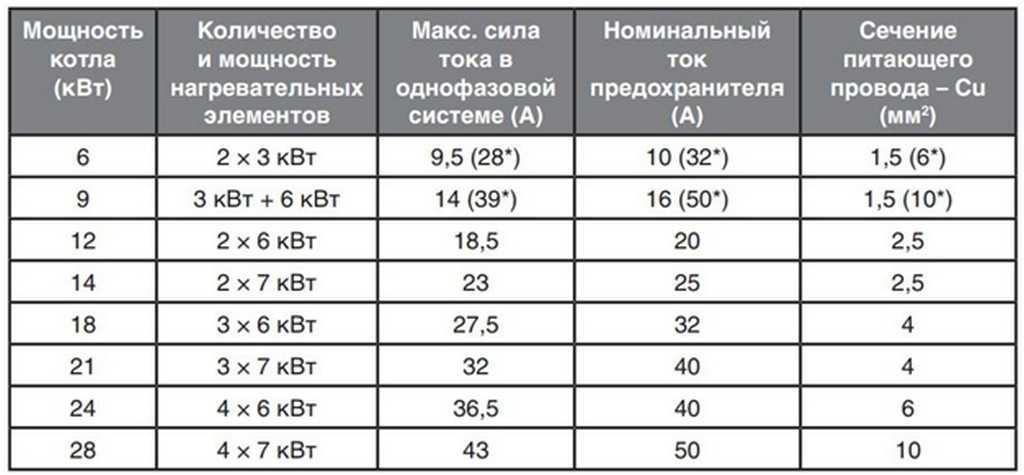

В ходе присоединения используют медную электропроводку, сечение проводов рассчитывается в соответствии с данными, указанными заводом-изготовителем в инструкции к электрокотлу.

Подключение с внешним кабелем осуществляется с использованием особых выводов, расположенных ближе к нижней части котла. Как правило, там же находится клемма с медным болтом, применяемая для заземления прибора.

В данную конструкцию обязательно монтируется управляющее устройство, регулирующее температуры среды как снаружи, так и внутри котла. Чтобы обезопасить электрокотел от перепадов напряжения,необходимо установить УЗО.

Как подключить однофазный котел к 220

Электролинию питания котла на 220 В предохраняет специальный автомат, состоящий из модуля, блока защиты из УЗО и автоматического выключателя.

Обязательным является и процесс заземления. ТЭН в электрокотле предназначен для мощности, не превышающей 220В. Иными словами, к одному концу ТЭНа крепится фаза, а к противоположному— ноль.

Укладка трехжильного кабеля – процесс, необходимый для присоединения котла к сети. К кабелю нужно подобрать соответствующее сечение и автоматы защиты. Только тогда котел будет надежно снабжаться электроэнергией. В этом случае тоже нужно опираться на мощность самого электрокотла.

Как подключить электрический котел трехфазный к 380

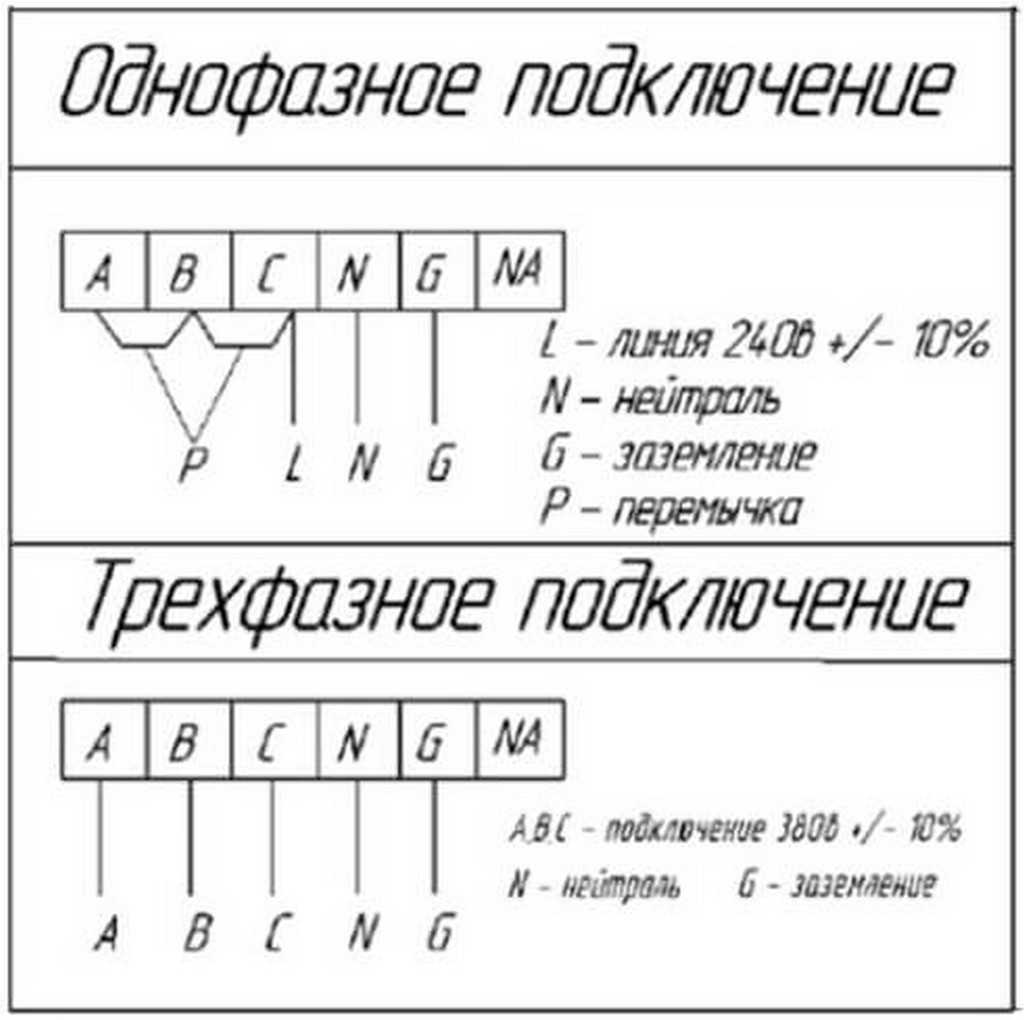

Электрические приборы, устанавливаемые для обогрева частных домов, имеют не слишком высокую мощность. В большинстве случае, она не превышает 15.0 квт. Более высокая мощность не допустима службами Энергонадзора. В таких котлах применяются ТЭНы на 220 В.

Для подключения к электросети 380 В монтаж ТЭНов осуществляеття в форме «звездочки», а в противоположном конце — «0». Например, три ТЭНа по 7 Квт, обеспечивают общую нагрузку 21 кВт. В данном случае разрешается применять любой ТЭН вне зависимости от смежного, например, возможен выбор мощности 6, 12 и 18 кВт. Если нагревательные элементы запущены на 380 В, то они соединяются треугольником между фазами.

Важность УЗО

К примеру, мы имеемТЭНы на 220В при 3-х фазном подсоединении. Вы, вдруг, задумали переделывать схему на «треугольник» и осуществили свою затею. Итог: вся «конструкция» просто перегорает.

УЗО сопоставляет силу тока,проходящего по фазам. Если система работает правильно, без сбоев,то данные практически должны совпадать. Но при появлении повреждения или касании человека к поверхности произойдет токовая утечка из некоторой фазы.Появляется токовый дифференциал между проводами. При таком нарушении в сети реле незамедлительно отключит прибор от сети.

Прежде чем приступить к подключению электрического котла к сети, нужно оценить состояние проводки

Автоматическая защита срабатывает при увеличении заданной силы тока в цепи. К примеру, при коротком межфазном замыкании УЗО не сработает, ведь силы токов по фазам станут эквивалентными. Предельная токовая защита полностью выключит цепь, что поможет избежать возгорания электроприборов и проводов.

Подключение котла отопления — блог об инжиниринге в загородных домах и коммерческих объектах

Газовые двухконтурные агрегаты универсальны, но они не всегда могут обеспечить нормальное ГВС. Проточный теплообменник котла начинает греть воду, только когда отрывают кран. Чтобы прибор успел нагреть воду за время ее движения через нагреватель, скорость потока воды ограничивается. То есть процесс нагрева в таких устройствах очень сильно зависит от величины струи, текущей из крана. Поэтому одновременно пользоваться душем и краном не получится, так как напор, а также температура в системе ГВС сильно поменяется.

Чтобы наладить горячее водоснабжение, нужно покупать котел с большой мощностью. Но на обогрев он будет работать на минимум своих возможностей. Такое решение не совсем рационально. Дешевле и легче включить в схему отопления электрический накопительный водонагреватель или бойлер косвенного нагрева.

Накопительный водонагреватель выполняет роль буферной емкости, в которой хранится запас нагретой воды. Такая схема подключения бойлера к котлу довольно проста. Холодная вода заходит в котел, нагревается, после чего поступает в водонагреватель, а потом уже в краны к потребителю. Заданный уровень температуры поддерживается электрическим тэном.

На трубе подачи горячей воды из котла в бойлер обязательно устанавливается блок, состоящий из обратного и предохранительного клапанов. Первый исключает вероятность ухода жидкости из водонагревателя, если в водопроводе исчезла вода. Предохранительный же клапан необходим для сброса избыточного давления, образующиеся в результате нагрева и расширения воды. Из клапана может вытекать небольшое количество жидкости, ее нужно куда-то сливать.

Клапанный блок приходится постоянно проверять на исправность и периодически запускать его вручную. Как вариант, можно отдельно для горячего водоснабжения установить расширительный бак, чтобы компенсировать давление воды в контуре ГВС.

Схема ГВС с электрическим водонагревателем используется часто. Для ее реализации необходимо минимальное количество арматуры. К такой системе даже не нужно подключать циркуляционный насос, достаточно будет использовать бойлер. Однако есть тут и свои недочеты.

Недостатки:

• значительное потребление электроэнергии – расход на хранение воды, а также догрев, если температура выставлена выше 60 °C. Кроме того, некоторое количество воды нужно полностью нагревать, потому что в водонагреватель она поступает холодной;
• часто включается котел – при каждом открытии крана срабатывает режим ГВС. Это приводит к тому, что ресурс работы оборудования исчерпывается быстрее;
• напор ГВС зависит от расхода воды – попадая в двухконтурный котел, вода все также проходит через ограничитель расхода. То есть при открытии второго крана, температура в первой точке поменяется.

В виду этих недостатков, в схеме отопления с двухконтурным котлом лучше все-таки произвести подключение косвенного бойлера. При открытии крана и незначительном расходе воды, он не вынуждает теплогенерирующий прибор переключаться с режима отопления на режим ГВС. Такая буферная емкость может быть интегрирована и в системы с одноконтурными котлами.

Обвязка с электрическим или газовым котлом

Зачастую домовладельцы приобретают котел на твердом топливе в качестве основного источника тепла, оставляя в резерве существующий газовый или электрический агрегат. Обычно это выглядит так: пока хозяин дома бодрствует, он уделяет время дровяному теплогенератору, на ночь же включается отопитель другого типа. Грех не связать эти два котла таким образом, чтобы система работала автоматически, то есть, при угасании дров в топке в дело вступал электрический нагреватель.

Конечно, эффективнее всего будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость. Последняя будет одновременно выполнять 2 функции: служить гидравлическим разделителем и теплоаккумулятором.

Пока все отопительные системы функционируют от теплогенератора на дровах или угле, газовый котел находится в дежурном режиме. Но когда топливо в камере прогорит, то температура воды в буферной емкости станет понижаться. Это приведет к автоматическому пуску горелки газового агрегата, поскольку его циркуляционный насос работает постоянно. Он доставит остывшую воду к термодатчику, а тот через контроллер запустит главную горелку. При розжиге топки последует обратный процесс, газовая горелка отключится из-за высокой температуры теплоносителя.

Следует отметить, что схема подключения твердотопливного котла с электрическим котлом через буферную емкость будет абсолютно идентичной. Но у нее есть существенный недостаток – высокая стоимость. Такое устройство системы обогрева актуально для частных домов большой площади, для малых же зданий есть более простые решения:

Обе котельные установки включаются параллельно, при этом на выходе из каждой устанавливаются обратные клапаны. Поскольку насос в электрическом котле встроен, работает постоянно и отключить его невозможно, то надо верно подобрать насос для теплогенератора твердотопливного. Давление последнего должно быть выше, чтобы при совместной работе он имел приоритет над электрокотлом.

Данное подключение электрокотла к твердотопливному котлу будет функционировать автоматически, если установить два устройства:

• термостат, управляющий работой насоса теплогенератора на биомассе;
• комнатный датчик температуры, управляющий электрокотлом.

Во время сжигания дров комнатный датчик будет фиксировать нормальную температуру в доме, поэтому электрический нагреватель не включится. Но как только топливо прогорит, воздух в помещении станет охлаждаться, как и теплоноситель в трубах. Термостат насоса по снижении температуры воды отключит его, а датчик – включит электрический теплогенератор. Более подробную информацию можно получить, просмотрев видео:

Схемы обвязки по типам котлов

Довольно просто обвязать работу двух однотипных агрегатов, но это не всегда позволяют реальные условия эксплуатации. Более часто приходится объединять работу агрегатов не только с различной мощностью, но и с разными энергоносителями.

Наиболее популярные пары двухкотловых схем:

• газовое топливо и электроэнергия;
• газ и твердое топливо;
• дрова и электроэнергия;
• пропан и электроэнергия;
• печное топливо и электроэнергия;
• пеллеты и электроэнергия.

Подключение газового и напольного твердотопливного котла

Это наиболее технически сложный способ обвязки двух котлов, поскольку требует выполнения дымовентиляционной системы и соблюдения габаритов помещения для установки крупных пожароопасных объектов.

Разработку схемы лучше всего поручить проектной организации, поскольку в ней должны быть учтены все правила безопасной эксплуатации, как для газового, так и твердотопливного котла.

Оптимальный режим в отопительной сети достигается при монтаже многоконтурной системы, в этом случае необходимо подключить котлы с двумя независимыми контурами.

Учитывая, что твердотопливные устройства практически не поддаются регулированию температуры теплоносителя, должна применять открытая система теплоснабжения с установкой расширительного бака.

Электрический и газовый

Очень эффективная и простая в управлении схема. Сочетая газовый и электрический котлы в одной системе теплоснабжения, возможно, добиться намного большего теплотехнического эффекта, а при правильной комбинации режимов работы агрегатов — схема экономнее традиционных газовых котлов.

Функцию ведущего в этой паре, как правило, осуществляет газовый котлоагрегат, имея наименьшую себестоимость тепловой энергии. Электрокотел на дифтарифном учете электроэнергии включается ночью с использованием самого дешевого тарифа.

При выборе тепловой мощности оборудования необходимо ориентироваться на такую схему обвязки котлов. Газовый агрегат должен быть более мощным, а электрокотел обладать пиковой мощностью для работы в ночное время или при пиковой нагрузке теплопотребления. Запретов по совместной эксплуатации этой пары котлов в нормативных материалах не существует. Однако при их установке потребуется согласования проекта котельной и от газовой службы, и от энергонадзора.

Подключение твердотопливного и электрокотла

Подключение твердотопливного и электрокотла тоже является эффективной реализацией комбинированного источника теплоснабжения. Базовым котлом является твердотопливный, который способен работать при одной загрузке не менее 8 часов. Он хорошо разогревает объект теплоснабжения.

После выгорания топлива и остывания теплоносителя до 60 С, в работу включается электрокотел в режиме поддержания температурного графика. Желательно для большей энергоэффективности иметь бак-аккумулятор горячей воды, который нагревают электрокотлом в часы ночного экономного режима.

Сам твердотопливный котел плохо поддается регулированию из-за инертности процесса горения, он будет выдавать практически номинальную производительность, пока не выгорит топливо.

В этом случае работая на нагрев первичного контура в баке-аккумуляторее, регулировка режима отопления будет осуществляется во вторичном контуре отопления от бака-аккумулятора через трехходовой кран путем подмеса холодной воды от обратного теплоносителя с горячей от подающей линии.

Ход установки твердотопливного котла

Несмотря на прогресс в сфере электрификации и газификации страны, есть еще много мест, где эти коммуникации практически отсутствуют. Но даже там, где они есть, многие люди предпочитают устраивать в своих домах автономное отопление и горячее водоснабжение.

Для этого производится установка твердотопливного котла, что позволяет получить тепло и горячую воду в частном доме, коттедже или даче при гораздо меньших эксплуатационных затратах и финансовых вложениях. Выбор этого вида оборудования довольно большой, но все оно имеет достаточно понятные схемы подключения к различным видам отопления.

Двухтрубная схема отопления с электрокотлом

Двухтрубная схема отопления с электрокотлом имеет массу преимуществ, по сравнению с однотрубной. Самый главный плюс – это простота балансировки контура, за счет того, что температура теплоносителя в первом и последнем радиаторе практически не отличаются. Есть, конечно же, разница в несколько градусов, которая особого влияния на показания термометра в помещении не имеет.

Суть двухтрубной схемы отопления с электрокотлом заключается в том, что потоки прямой и обратки разделены, в то время как в однотрубной системе этого нет. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. Так, двухтрубные схемы отопления с электрическим котлом бывают:

Какую схему отопления выбрать в том или ином случае, в большей степени, зависит от планировки помещения и количества контуров. Несмотря на некоторые отличия, особой разницы в характеристиках нет, оба варианта хороши.

Принцип грамотного подбора расширительного бака для отопления разного типа.

Если нужен поэтапный расчет расширительного бачка системы отопления, то вам сюда .

Попутная схема отопления с электрическим котлом работает по следующему принципу:

Попутная схема отопления с электрическим котлом.

электрокотел для водяного отопления подогревает жидкость и подает ее в магистраль, в которой есть отводы к радиаторам;

от первого радиатора, помимо прямой, добавляется еще одна труба обратки;
теплоноситель проходит по магистрали, часть попадает в ответвление к радиатору, из которого вода выходит уже в другую трубу (обратку);
по обратке теплоноситель двигается дальше, параллельно с водой в трубе подачи.

Таким образом, горячая вода в прямой и, уже отдавшая часть тепла в радиаторах жидкость, не пересекаются. После каждого последующего радиатора теплоноситель попадает в обратку. Особенностью системы отопления с электрокотлом (схема двухтрубная) и ее характерной чертой является то, что направление подачи и обратного потока совпадают. Когда подача доходит до последнего радиатора, то ее дальнейшее движение прекращается, а обратка идет дальше. Именно это создает условия попутной циркуляции.

Недостаток такой системы отопления частного дома с электрическим котлом заключается в том, что трубы в любом случае, обходя дом по кругу, будут пересекаться с дверными проемами.

Это создает некоторые сложности. Дверь нужно как-то обойти. Во избежание такого сценария можно:

Следует учитывать, что при прокладывании коммуникаций скрытым методом нужно особое внимание уделить качеству соединений труб. Так, наиболее применяемый материал для таких целей – это сшитый полиэтилен

Мы уже рассказывали про характеристики и преимущества полимерных труб для отопления .

Тупиковая схема отопления частного дома с электрокотлом.

Попутная и тупиковая схема отопления частного дома с электрокотлом имеют одно конструктивное отличия, из-за которого направления движения теплоносителя в прямой и обратке не совпадают. Как мы уже рассказали, в попутном контуре их векторы движения совпадают, а вот в тупиковой, наоборот, жидкости двигаются в разных направлениях. Как это происходит на практике? Есть все те же две трубы, идущие параллельно. По одной от нагревателя идет теплоноситель и по патрубкам заходит в радиаторы. Причем не весь, а только какая-то часть, остаток продолжает свое движение дальше.

Из каждого радиатора по второму патрубку вода попадает в трубу обратного потока, где жидкость начинает двигаться к нагревателю. Пока непонятно, почему теплоноситель меняет вектор движения, но тут все просто. Других вариантов у него нет, так как на последнем радиаторе обе трубы просто перекрываются заглушками, все тупик, дальше дороги нет. Получается, что кроме как двигаться в обратном направлении у воды, отдавшей часть своего тепла, иных альтернатив нет. К тому же этот процесс стимулируется электрическим насосом, встроенным в электрокотел для закрытой системы отопления или установленным отдельно.

Такая схема часто используется при разделении одного потока на несколько контуров посредством коллекторов. Да и в одноконтурных системах отопления с электрокотлом такой подход встречается очень часто.

Еще раз повторимся, что нужно отталкиваться от размещения котельной, планировки и площади дома. Есть, конечно, и двухконтурные электрические котлы для отопления . но они такие дорогие и непрактичные, что их никто не хочет покупать. Даже если захотеть, нужно постараться его найти.
