Виды систем отопления для частного дома: сравнительный обзор + плюсы и минусы каждого вида

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Требования к отоплению жилых и административных зданий

Схема теплоснабжения многоквартирного дома

Следует сразу отметить, что проект отопления административного здания должен выполняться соответствующим бюро. Специалисты оценивают параметры будущего здания и согласно требованиям нормативных документов выбирают оптимальную схему теплоснабжения.

• Санитарно-гигиенические. К ним относятся равномерное распределение температуры во всех помещениях дома. Для этого предварительно выполняется расчет тепла на отопление здания;
• Строительные. Работа отопительных приборов не должна ухудшаться из-за особенностей конструктивных элементов здания как внутри, так и снаружи его;
• Монтажные. При выборе технологических схем установки рекомендовано выбирать унифицированные узлы, которые можно будет оперативно заменить на аналогичные в случае выхода из строя;
• Эксплуатационные. Максимальная автоматизация работы теплоснабжения. Это является первичной задачей наряду с теплотехническим расчетом отопления здания.

На практике используют проверенные схемы проектирования, выбор которых зависит от типа отопления. Это является определяющим фактором для всех последующих этапов работы по обустройству отопления административного или жилого здания.

Двухтрубное отопление: его преимущества и недостатки

Среди преимуществ необходимо отметить следующие моменты:

• двухтрубная разводка сводит теплопотери к минимуму, поскольку магистраль монтируют либо в подвальном помещении, либо монтируют в пол;
• такую систему можно запустить и в недостроенном доме, даже когда готов только один этаж;
• то, что запорная система не только подающего, но и обратного стояка располагаются в подвале, позволяет сэкономить в доме много места и облегчить проведение ремонта и обслуживание отопительной конструкции;
• у жильцов имеется возможность самостоятельно регулировать подачу тепла, исходя из потребностей – включать обогрев в тех помещениях, где он необходим;
• отопление с верхней разводкой труб можно не выключать при выполнении ремонтных работ на верхних этажах.

Недостатки двухтрубной разводки:

• обустройство подобной конструкции является достаточно дорогостоящим удовольствием. При монтаже двухтрубной системы собственными руками потребуется материалов раза в два больше;
• наличие низкого давления в подводящей трубе;
• владельцу объекта недвижимости придется гораздо чаще (примерно в 2 раза) спускать воздух, накопившийся в радиаторах. Такой элемент как кран Маевского упростит отвод воздушных пробок, но он стоит немалых денег.

Вне зависимости, какая используется горизонтальная разводка системы отопления, и однотрубная и двухтрубная конструкция имеет свои плюсы и минусы. В тоже время верхняя разводка существенно снижает расходы за коммунальные услуги, но ее монтаж и эксплуатация имеют немало сложностей. Один из вариантов схемы разводки системы отопления на видео:

Возобновляемые природные источники тепловой энергии

Однако существуют такие системы и источники тепла, затраты на эксплуатацию которых существенно ниже, чем во всех описанных выше случаях, в том числе и при газовом отоплении. Речь идет о возобновляемых природных источниках тепловой энергии:

1. Энергия ветра.
2. Тепло земли.
3. Солнечная энергия.

Энергия ветра

Предназначенные для индивидуального использования ветроэнергетические установки (ВЭУ) в основном применяются для производства электрической энергии для решения задач энергообеспечения дома.

В основе принципа действия данных установок лежит процесс вращения колеса при помощи силы ветра с последующей выработкой электрической энергии.

Схема работы отопления от энергии ветра. Нажмите для увеличения.

Эффективность использования ВЭУ существенно увеличивается при дополнительном использовании источников бесперебойного питания, гелиевых аккумуляторных батарей либо дополнительных фотоэлектрических панелей.

Основной недостаток ВЭУ — использование энергии ветра на полную мощность в наших климатических условиях возможно лишь 70-110 дней в году.

Тепло земли

Альтернативное отопление в частном доме может быть выполнено в виде теплового насоса, обеспечивающего сбор низкотемпературной тепловой энергии грунта, повышение ее теплового потенциала и транспортировку в систему теплоснабжения дома.

Тепловые насосы безопасны с экологической точки зрения, экономичны, способны утилизировать практически любой вид низкотемпературной теплоты.

Схема отопления дома энергией земли. Нажмите для увеличения.

К недостаткам данного варианта устройства систем теплоснабжения (отопление, горячее водоснабжение, кондиционирование воздуха) относится относительная сложность монтажа и установки, которую обязательно нужно производить при устройстве нулевого цикла из-за большого объема земляных работ.

Солнечная энергия

Использование солнечной энергии относится к разряду наиболее перспективных направлений, в том числе и в условиях умеренного климата. Принцип действия подобных систем довольно прост.

Принцип работы солнечных батарей. Нажмите для увеличения.

В гелиоколлектор поступает солнечная энергия, где производится ее преобразование в тепловую. Теплоноситель обеспечивает передачу тепловой энергии в системы отопления, горячего водоснабжения либо аккумулятор, откуда производится ее конечное потребление.

Основное достоинство солнечного отопления — практически «дармовой» возобновляемый источник энергии на протяжение круглого года.

Из недостатков можно отметить первоначальные затраты по монтажу системы и нежелательность использования в частном жилом доме в качестве основного источника тепла.

Послесловие

В данной статье мы довольно кратко рассмотрели отопление частного жилого дома, альтернативное газовому. Надеемся, что после ее прочтения вы сможете выбрать наиболее оптимальный для вас источник отопления либо отдадите предпочтение комбинации описанных выше схем.

Что потребуется для монтажа

• котел или печь;
• трубы;
• радиаторы;
• расширительный бак;
• стандартный набор инструментов для монтажа.

До покупки всего этого стоит понять, как работает водяное теплоснабжение и разработать план для обогрева дома или дачи.

Схема выглядит так – разогретый котлом теплоноситель (это может быть вода или специальная смесь) поступает в радиаторы, в которых остывает, отдавая тепло помещению.

Прохладный теплоноситель возвращается в котел, где нагревается снова. За счет таких непрерывных циклов происходит отопление вашего помещения.

Системы водяного отопления разделяются на естественные и принудительные. Остановившись на первом варианте, вы будете независимыми от электричества для работы насоса.

Перемещение жидкости по системе происходит за счет законов физики – горячий теплоноситель расширяется и устремляется вверх, а, снизив температуру, он уменьшается в объеме и опускается вниз.

При естественной циркуляции необходимо соблюсти уклон всех труб не менее 2 градусов (в идеале — 3-5), избегать труб малого сечения (для стояка подойдут трубы 40 мм, подводку к секциям отопления можно осуществить трубами, сечением 22-24 мм).

У естественной циркуляции есть серьезные недостатки: не допускается внутренняя разводка — при снижении уровня воды в расширительном баке, перемещение жидкости затруднено.

Также она применима только в случаях, когда расстояние по трубам между котлом и самым дальним радиатором не превышает 20 метров, а площадь отапливаемого помещения менее 150 кв.м.

Как видно, естественная циркуляция со своими ограничениями применима не всегда. В принудительной системе течение теплоносителя регулируется циркуляционным насосом.

Конечно, приобретение насоса – это дополнительные финансовые траты при покупке и плюс к счетам за электроэнергию ежемесячно, но зато посмотрите, какие преимущества – вы избавлены от необходимости четко выверять угол наклона, нет надобности соблюдать широкое сечение стояков, есть возможность сделать внутреннюю разводку труб и подключить, например, «теплый пол».

Различают две системы водяного отопления – одноконтурную и двухконтурную. Установка первого варианта предполагает только отопление.

Второй вариант, помимо отопления, обеспечивает помещение горячей водой и очень удобен на даче, в случаях, когда не планируется монтаж отдельного источника теплой воды.

Отопление с принудительной и естественной циркуляцией теплоносителя

Схемы с двумя типами циркуляции

В те времена, когда циркуляционные насосы были большой редкостью или еще совсем не применялись в отопительных системах, использовалась естественная циркуляция горячей воды. Она происходила под действием законов физики. Такой подход к решению вопроса отопления считался оптимальным и никаких проблем не создавал. Но со временем научно-технический прогресс позволил совершенно по-другому подойти к решению этой задачи. Появились технологии, которые походили на системы центрального отопления. В них применялись насосы для создания давления внутри магистральных трубопроводов. Это было удобно и эффективно.

Небольшие циркуляционные насосы решили многие проблемы, касающиеся не только качества и эффективности отопления. Это оборудование создало условия, при которых можно было экономить топливо за счет равномерного распределения тепла внутри всей системы. И это оказалось серьезной причиной, по которой схема стала использоваться практически во всех частных домах.

Правда, созданные насосным оборудованием преимущества не всегда давали положительный эффект. И дело здесь не в качестве насосов или неправильной их установке. Дело в ситуации с подачей электроэнергии. К сожалению, отечественные поставщики электрического тока не могут гарантировать его беспрерывную подачу. Отключения и сниженное напряжение — дело обычное. А это большой минус для всей системы отопления с принудительной циркуляцией теплоносителя.

Котельная в доме

Правда, выход все-таки нашелся. Для бесперебойной работы отопления необходимо установить в магистраль байпас и вмонтировать в него насос. Получается достаточно простая схема. В байпас устанавливается циркуляционный насос, который с двух сторон отсекается вентилями. Их перекрывают, если последний перестает качать теплоноситель. А на прямой магистрали под байпасом тоже устанавливается отсекающий вентиль, который закрывается во время работы насоса.

Некоторые заказчики, чтобы исключить прерывистость работы, связанную с выходом из строя насоса, устанавливают в магистраль сразу два агрегата. Один будет основным, а второй запасным. Конечно, это потребует дополнительных вложений, но такой подход повышает эффективность работы системы отопления.

У многих может возникнуть вопрос — будет ли влиять потребление электроэнергии, которая затрачивается на работу насоса, на семейный бюджет? Затраты, конечно, есть, но современные циркуляционные насосы потребляют незначительное количество электрического тока, поэтому их использование существенно не влияет на бюджет. То же самое можно сказать и о шумовом эффекте, который, конечно, присутствует. Современное насосное оборудование является малошумным и практически не вибрирует. И это огромный плюс.

Обратите внимание, что циркуляционные насосы любого типа устанавливаются только на обратной магистрали около отопительного котла. Это делается с единственной целью — не подвергать различные уплотнительные материалы (кольца, манжеты и прочее) действию высоких температур, от которых они быстро выходят из строя

Воздушное отопление

Его суть заключается в следующем. Проходя сквозь калорифер либо теплообменник, свежий воздух прогревается до необходимой температуры, после чего по специально смонтированным каналам поставляется в каждое помещение дома.

Преимущества воздушного отопления:

— КПД может достигать 90%;

— быстрый прогрев всех комнат, кухни, ванной и т.д.;

— невозможность образования прорывов трубопровода ввиду отсутствия теплоносителя.

Недостатки воздушного отопления:

— слабая теплоотдача;

— дороговизна обустройства;

— для источника тепла нужно оборудовать дополнительное помещение.

Такой вид обогрева подойдет для периодического использования (например, на даче). Если же с его помощью постоянно отапливать дом, это будет чревато большими затратами.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

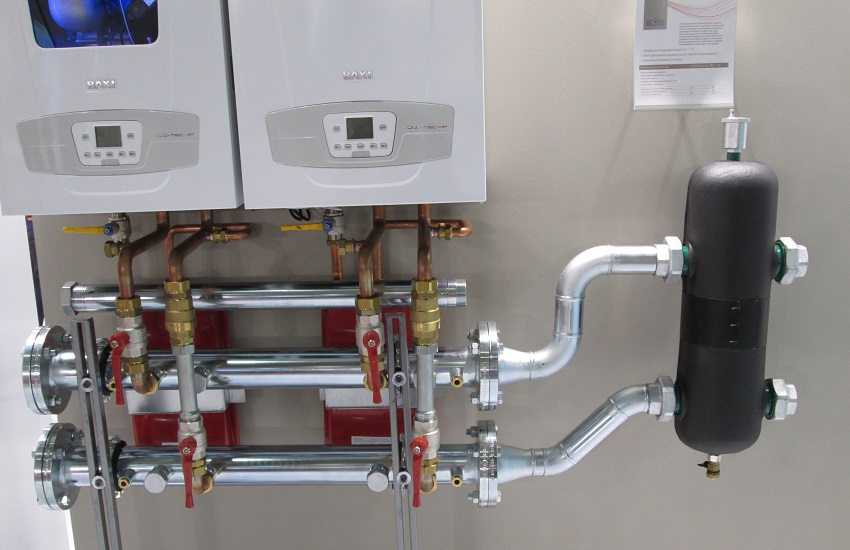

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

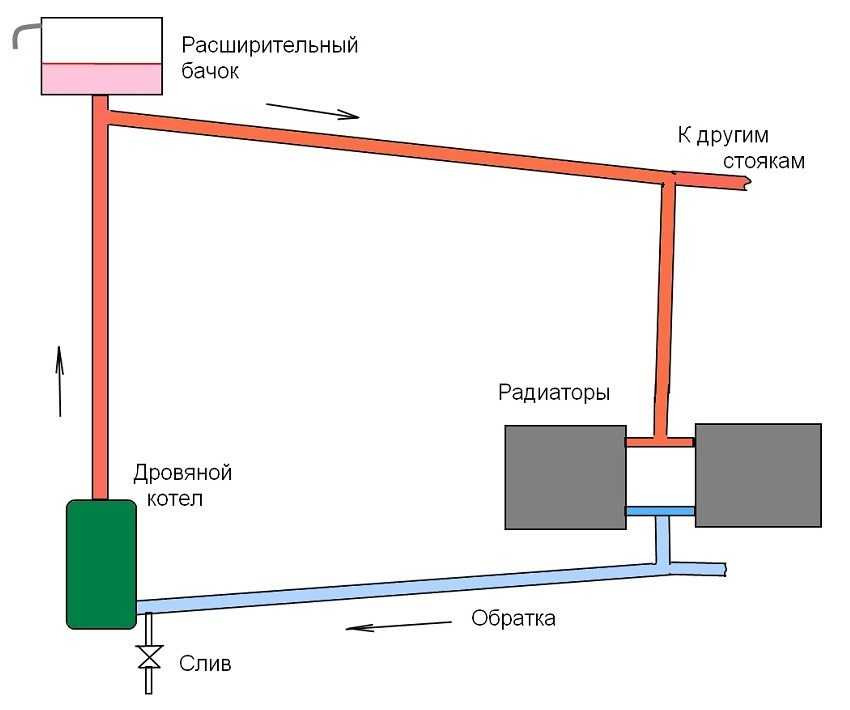

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

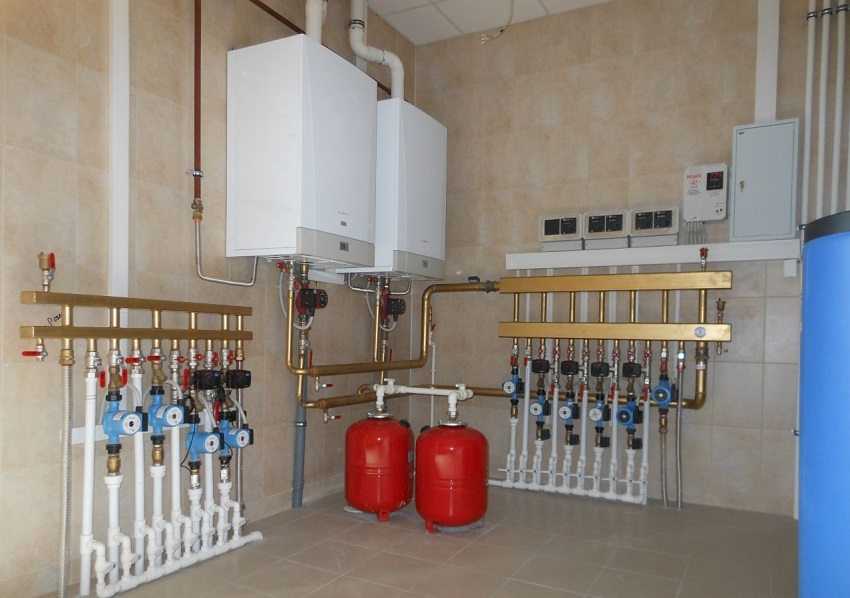

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

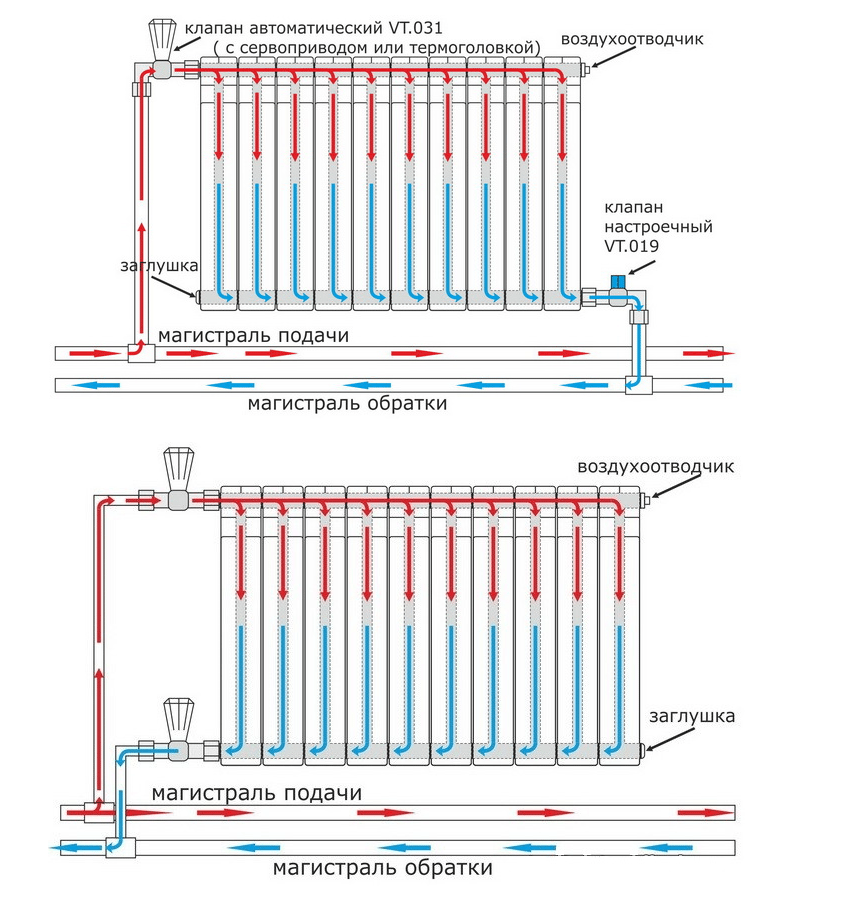

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

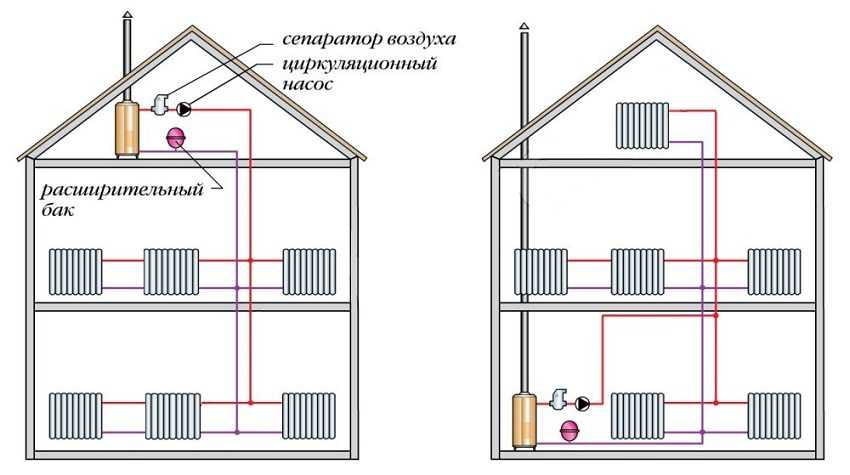

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

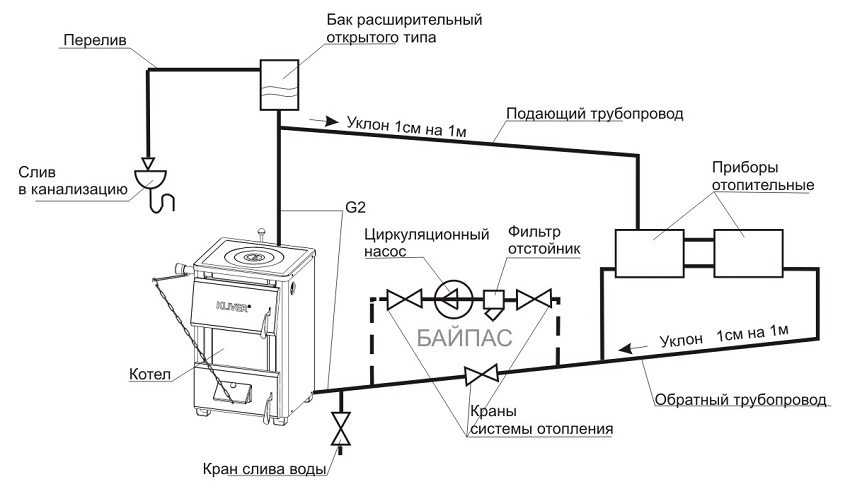

Схема открытой системы отопления с циркуляционным насосом

Из чего состоит отопительная система?

Довольно часто сердцем, основным элементом любой отопительной системы является котел. Именно он производит нагрев теплоносителя, задача которого очевидна – разнести тепло по всему дому. И, конечно же, лучше всего с этой задачей может справиться жидкость. В большинстве отопительных систем в качестве теплоносителя принято использовать воду.

Система с теплоносителем такого типа делается замкнутой. То есть, вода, находящаяся в ней циркулирует по кольцу, и долив теплоносителя требуется крайне редко.

На сегодняшний день наиболее надежной и практичной признана двухтрубная отопительная система, которая изображена на фото:

Двухтрубная отопительная система

Она состоит из двух замкнутых на котле контуров – подачи теплоносителя и обрата. Первый служит для того чтобы подводить разогретую в котле жидкость к радиаторам, где она и отдает свое тепло. После остывания теплоноситель по трубам обрата возвращается к котлу для повторного нагрева. При этом наиболее рациональным и максимально эффективным является параллельное расположение радиаторов – таким образом, они прогреваются одновременно, что делает возможным равномерный прогрев всех помещений

Важно помнить – на эффективность обогрева влияет расстояние между контурами подачи теплоносителя и обрата. Допустимый минимум – высота от подоконника до пола

Следует признать, что отчасти они правы – ведь по причине прохождения теплоносителя по трубам и узлам происходит определенная потеря теплоносителя. Однако не следует забывать, что печное отопление не делает возможным одновременный равномерный прогрев всех комнат. Кроме того, использование печи – весьма неудобно по причине необходимость хранения большого запаса дров. Если же использовать котел, работающий на дровах, топлива требуется значительно меньше.

Печное отопление дома

Чаще всего используется достаточно простая, и в то же время весьма эффективная двухтрубная отопительная система с естественной циркуляцией теплоносителя. Она позволяет качественно отапливать дом, не используя при этом дополнительного оборудования – электрических циркуляционных насосов. Причина популярности данной системы отопления частных домов объясняется тем, что нередки случаи перебоев с электропитанием – а в таком случае (без электричества) система работать просто не сможет.

Одним из главных требований, которое крайне важно соблюдать для дальнейшей работоспособности системы, является создание максимально возможной разницы в высоте между выходным патрубком системы и самой высшей точкой системы. Именно поэтому наиболее рациональным является расположение котла с патрубком в подвальном помещении

Если подвал отсутствует, котел устанавливается в углубление на первом этаже. Не менее важным является и создание уклона магистрали обрата. Он выполняется по горизонтали, начиная от первого радиатора системы.

Котел отопления в подвале частного дома

В отопительной системе данного типа существует еще один обязательный элемент – расширительный бачок

Он используется для создания в системе максимального давления, которое крайне важно для нормальной циркуляции. Работа бака основана на обычном гравитационном принципе

Размещать его следует как можно выше – идеальным местом будет являться чердак. Именно от высоты расположения, а не от количества жидкости в баке и зависит давление.

Следует помнить, что такие системы отопления частного дома могут правильно работать только в том случае, если теплоносителем является вода. Система с таким принципом действия расширительного бака называется открытой.

Расширительный бачок отопления

Закрытыми называются системы, в которых расширительный бак никак не связан с внешним миром. То есть – не имеет возможности откачки теплоносителя. В такой системе принято использовать компенсационный бак. Это емкость небольшого размера, внутренняя полость которой разделена на две части гибкой мембраной. Одна из частей заполнена теплоносителем. Регулирование давления в системе происходит посредством выгибания мембраны в ту или иную сторону. Поскольку система замкнута, это позволяет в качестве теплоносителя использовать тосол.
