Плёночный тёплый пол под линолеум - пошаговая инструкция!

Какой линолеум подходит для монтажа теплого пола?

В строительных супермаркетах представлено несколько видов линолеума, и далеко не все из них подходят для укладки на нагревающуюся поверхность. Вот 5 категорий, которые вам встретятся в большом количестве и разнообразном дизайне:

виниловый (ПВХ);
глифталевый (на тканевой основе);
нитроцеллюлозный;
резиновый;
мармолеум (натуральный).

Глифталевый (или алкидный) обладает замечательными теплоизоляционными качествами, однако, несмотря на прочную тканевую основу, при регулярном нагревании со временем деформируется.

Нитроцеллюлозный материал прекрасно отталкивает влагу и отличается высокой прочностью, но чутко реагирует на высокие температуры и способен возгораться.

Двухслойный релин, изготовленный из каучука, битума или синтетической резины, также не переносит нагрева. Таким образом, для монтажа теплого пола подходит или натуральный мармолеум, или виниловое полотно.

Мармолеум считают наиболее безопасным материалом, так как он состоит из натуральных компонентов: сосновой смолы, частичек пробки, льняного масла, природных красителей, извести. Нагреваясь, он сохраняет свою первоначальную форму и размеры, не выделяет вредные для здоровья вещества. Поверхность долгое время не выгорает, цвета сохраняются, границы рисунка остаются четкими.

Мармолеум рекомендуют настилать в домах, где живут маленькие дети и аллергики. Единственное условие использования: не поднимать температуру пола выше 27-28ºС (не более 60 Вт/м²)

Более экономичный вариант – виниловый ПВХ линолеум. Дольше прослужат прочные и износостойкие коммерческие виды от 34 до 43 класса, предназначенные для использования в общественных помещениях и на производстве.

Покрытия с теплоизолирующим слоем не подойдут, так как будут препятствовать прохождению тепла.

Лучший вариант для монтажа – гомогенный линолеум из винила или синтетический материал на тонкой тканевой основе. Единственным неудобством является неприятный запах при нагревании, но через несколько недель он обычно исчезает

Инфракрасный пол под линолеум — оптимальное решение

В основу работы инфракрасных полов положен принцип вторичной конвекции – изначально обогреваются физические тела (предметы интерьера и быта, человека, животных), а после окружающий воздуха.

Пленочный ИК пол – это два слоя пленки, между которыми расположены нагревательные элементы. Источник питания – электроэнергия, которая подается по электропроводникам. Тепловую энергию излучает нанесенная на пленку карбоновая паста. Обогрев осуществляется за счет ИК лучей карбоновых полупроводников.

Стержневой ИК пол – тонкий мат из карбоновых стержней. В основе этой системы – композитный материал. В термопары с электропроводящими шинами встроены гнущиеся стержни. ИК излучения при нагреве дает термопленка из полимера, в которую запаян греющий элемент. Плюсом этой системы является саморегуляция температурного режима. Термостатом служат сами нагревательные пластины.

Данная система обогрева имеет ряд как положительных, так и отрицательных качеств.

Плюсы ИК системы обогрева

К преимуществам данного нагрева можно отнести:

тепло инфракрасных лучей схоже с теплом солнца и создает наибольший комфорт для человека. Их лечебный эффект доказан учеными;
в отличие от альтернативных систем отопления, данная не пересушивает воздух. Эта особенность позволяет добиться наиболее благоприятных климатических условий в помещении;
технология ИК полов совместим с максимально большим количеством современных напольных покрытий: керамоплиткой, ламинатом, ковролином, паркетом и линолеумом;
возможность укладки в постройках любой геометрии. Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях;
небольшая толщина пленки. Дает возможность эксплуатации в строениях с низкими потолками, так как существенно не поднимет уровень пола;
простота монтажа. При условии, что пол, на который планируется укладка пленки, ровный и не имеет дефектов, нет необходимости в заливке стяжки. Укладку осуществляют методом «сухого монтажа»;
длительный срок эксплуатации. Большинство производителей дают гарантийные обязательства на бесперебойную работу на протяжении 15-20 лет;
возможность самостоятельного монтирования, без привлечения специалистов;
минимальная высота стяжки при установке стержневой системы. Высота плиточного клея или бетона не превышает 2-3 см;
экономия электроэнергии. При условии установки терморегуляторов, существует возможность программирования температурных режимов либо их автоматической или ручной коррекции.

Минусы ИК полов

Их относительно немного:

после укладки пленочного ИК отопления нельзя делать перестановку в помещении. На местах расположения пленки нельзя устанавливать громоздкую мебель и бытовую технику – это может привести к перегреву полов;
необходимость установки терморегуляторов в каждом помещении;
если нет элементарных навыков, то уложить и подключить систему будет своими руками сложно. Непрофессионалу не всегда удается подключить контакт к пленке. Ее приходится обрезать и подсоединять к другому контакту;
укладка теплого пола под линолеум на бетонный пол с дефектами приводит к ее деформации. Поэтому, иногда новая стяжка все-таки необходима;
если ИК отопление применяется как вспомогательное к стационарному, то воздух может быть пересушен;
высокая цена стержневых систем.

Принцип работы

Теплоноситель перемещается по полимерным или металлическим трубам, расположенным в толще бетонной стяжки. Циркуляция жидкости в контуре обеспечивается за счет циркуляционного насоса, а нагрев осуществляется отопительным котлом. Разогретый теплоноситель проходит через все трубы, отдает полученное в котле тепло, и возвращается для повторения рабочего цикла. В помещение тепло попадает через напольное покрытие.

При использовании водяного теплого пола в качестве единственного источника обогрева настройка температурного режима осуществляется непосредственно на котле. В том случае, если в доме комбинируется несколько систем отопления, то для регулировки температуры потребуется смесительный узел, разделяющий разные контуры и должным образом смешивающий холодный и горячий теплоноситель.

Вся отопительная система водяного пола включает в себя следующие элементы:

Отопительный котел;
Общий стояк отопления;
Распределительный узел;
Трубы.

В конструкцию распределительного узла входят:

Циркуляционный насос;
Смесительный узел;
Коллектор, обеспечивающий независимую работу каждого отдельного контура отопления.

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Особенности деревянного основания

Идеальное основание для монтажа системы подогрева – это бетон. Он имеет оптимальные показатели теплопроводности и подходит для укладки теплых полов как нельзя лучше. К тому же он способен удерживать тепло, а значит, позволит и экономить энергию на нагреве.

Деревянный пол

Но в ряде случаев монтаж систем нагрева производится именно на деревянный пол. В такой ситуации можно отметить следующие плюсы:

не нужно обустраивать тяжелую цементную стяжку;
нет необходимости демонтажа старых полов при условии, что они ровные и находятся в хорошем состоянии;
можно снизить время, затраченное на произведение работ;
не нужно выжидать определенное время – полами можно пользоваться сразу;
дополнительные нагрузки на перекрытия исключаются;
пирог пола останется почти неизменным по высоте.

Деревянное основание имеет свои плюсы и минусы

Но даже при условии учета всех этих факторов нельзя не думать о том, что деревянный пол имеет худшую теплопроводность, чем бетонный. А значит, нагреваться он будет хуже. Притом далеко не каждую систему подогрева можно монтировать на деревянные полы, особенно если они достаточно старые и требуют ремонта. В последнем случае проще всего произвести их демонтаж и уложить подогрев непосредственно на бетон.

Деревянный пол — не лучший вариант для теплого пола

Наиболее распространенные ошибки при укладке теплого пола

Установленный теплый пол

Основные ошибки:

Преждевременное включение. Стяжка еще не высохла окончательно, а система уже вовсю работает – ошибка наиболее распространенная. Большинство уверены, что это ускорит процесс застывания стяжки, а на практике только уменьшает показатель ее прочности. Понадобится не менее месяца для того, чтобы вспомогательный слой полностью высох. В противном случае все электрооборудование погорит.
Предварительный чертеж используемой схемы необязателен. Схематическое изображение поможет не совершить ошибок при монтаже основных элементов системы и не прогадать с общими габаритами помещения. Впоследствии может понадобиться установка окон, арок, дверей или сантехники и кабель поврежден быть не должен. Любой теплый пол имеет паспорт, где и указывается необходимая информация.
Попытка сэкономить на материалах. В связи с экономией расходных материалов, вокруг кабеля остается свободное пространство (воздух), что приведет к порче оборудования в дальнейшем. Раствором необходимо покрыть всю поверхность без исключения.
Установка датчика температуры с нарушениями. При необходимости провести замену датчиков следует раз в несколько лет и именно поэтому они должны находиться в видимости владельцев. Прибор не следует помещать в раствор, ведь для этого лучше использовать гофру без ответвлений.
Своевременные расчеты. Показатель сопротивления используемого кабеля рассчитывается еще до его укладки. Результат должен совпадать с информацией, приведенной в паспорте изделия.
Подготовленное основание. Этот этап пропускать не стоит, как и экономить на нем. Укладка материала должна проводиться на чистую, сухую и заранее подготовленную поверхность. От этого будет зависеть дальнейший эксплуатационный срок системы.
Прогулки по исходному материалу. Наступать или деформировать трубки или маты запрещено даже в процессе укладки материала. Жилы передавливаются и перестают функционировать отдельные участки.
Частые проверки работоспособности. До окончания монтажных работ систему проверять не следует.
Неправильно проведенные расчеты. Не стоит просчитывать всю поверхность помещения, ведь комната без мебели пустовать будет не долго. Под предметами интерьера устройство не укладывается. А перегревы системы могут случиться от того, что устройство будет работать на прогрев основания шкафа или кровати.
Не тот кабель. Для создания теплого пола используется только двужильный экранированный кабель. Подрезать его не следует, так как это неминуемо приведет к поломкам в дальнейшем.

Подготовка деревянного основания

Как показывает практика, можно укладывать теплый пол любого типа не только на новое, но и на старое деревянное основание. Понятно, что оно должно быть тщательнейшим образом подготовлено.

Прежде всего, нужно избавиться от всех щелей и зазоров. Иначе система не сможет эффективно работать. Новое основание, не покрытие краской или не пропитанное олифой, следует обязательно обработать антисептическим раствором и дождаться полного высыхания.

Следующий этап – выравнивание основы. Система водяного теплого пола допускает наличие небольших перепадов по высоте, поскольку трубы будут укладываться на подставки с выемками. В этом случае тщательное выравнивание не требуется. Тогда как инфракрасные пленочные нагреватели требуют идеально ровного основания.

При обнаружении существенных перепадов высот придется использовать циклевку или же уложить выравнивающее покрытие, например, листы фанеры. В последнем случае нужно проследить, чтобы края полотен были уложены в одной плоскости и были очень плотно подогнаны друг к другу.

Особенности монтажа электрического теплого пола

Перед началом работ нам нужно подготовить все необходимое. Прежде всего, приобретаем пленочный нагреватель. При этом учитываем, что он укладывается на расстоянии порядка 50 см от стен. Еще один нюанс: пленка не монтируется под крупной мебелью и бытовой техникой.

Инфракрасные нагреватели не способны самостоятельно регулировать температуру. Если стоящие поверх них большие предметы не пропускают тепло, оно возвращается назад. Вследствие чего проводник перегревается и выходит из строя. Количество пленки рассчитываем исходя из этих особенностей укладки.

Помимо нагревателей нам понадобятся клипсы-зажимы для крепления контактов. По две штуки на каждую полосу. Готовим также теплоизоляционный материал с высоким отражающим коэффициентом, терморегуляторы, полиэтиленовую пленку, двусторонний скотч и медный провод.

Монтаж теплоизоляции

Начинаем с укладки теплоизолирующего слоя. Это обязательное мероприятие, поскольку без качественной изоляции тепло от нагревателей будет уходить не только вверх, но и вниз, следовательно, будет расходоваться впустую.

Для проведения работ берем рулонный изолятор и раскатываем его на подготовленном деревянном основании отражающей поверхностью вверх. Каждую полосу закрепляем к основе. Сделать это можно с помощью степлера или двустороннего скотча. Стыкуем полосы плотно, без зазоров.

Места соединений еще раз проклеиваем скотчем.

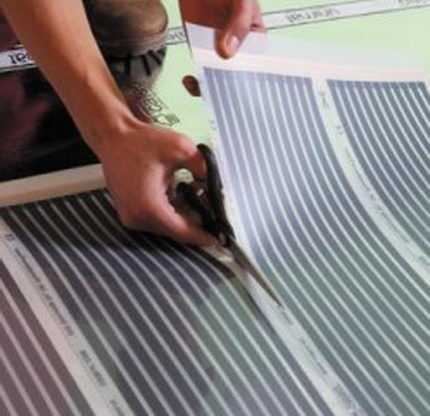

При нарезании инфракрасной пленки на полосы нужного размера следует выполнять разрезы строго по линиям между секциями, иначе нагреватели будут повреждены

Укладка пленочного пола

Пленку раскатываем поверх изолятора, отступая от стен 0,5 м. При этом медная полоска должна быть снизу. При необходимости разрезаем материал на полосы, но делаем это только между обозначенными на пленке секциями, чтобы не повредить карбоновые нагреватели.

Если в ходе работ случайно повреждается изоляционная пленка, заклеиваем ее битумной мастикой. Ею же изолируем и медные электроды. Для стыковки полос используем зажимы. Параллельное соединение выполняем в такой последовательности:

На поверхность электрода внутрь пленки помещаем первый контакт зажима. Сверху размещаем второй контакт.
Плоскогубцами продавливаем электрод с зажимом, обеспечивая тем самым прочное и надежное соединение.

После того, как все полосы инфракрасной пленки уложены, берем скотч и аккуратно скрепляем их в общее полотно. На оставшиеся оголенными концы электрических проводов надеваем зажимы, сжимаем пассатижами и изолируем участок контакта термопленки и зажима вместе с зачищенным фрагментом провода.

Проходящие по краю нагревательной пленки контакты из серебра полностью изолируем. Приклеиваем инфракрасное полотно по периметру скотчем, чтобы предотвратить скольжение.

При установке терморегулятора нужно точно соблюдать рекомендации производителя прибора

Установка терморегулятора

В каждую комнату ставим один терморегулятор, так система будет работать максимально эффективно. Для этого берем мастику и приклеиваем ею термодатчик к любой из полос инфракрасной пленки. При этом следим, чтобы прибор был закреплен непосредственно на карбоновом термоэлементе.

К ближайшей стене выводим провод от датчика. Чтобы не получилось неровностей, вырезаем в теплоизоляторе канавку под кабель. Терморегулятор закрепляем на стену, строго следуя при этом инструкции производителя, и подключаем электрические провода.

Для эффективной электрозащиты системы мощностью свыше 2 КВт подключаем только через отдельный автомат. Выставляем значение терморегулятора на 30С и включаем инфракрасный пол в сеть. После того, как пленочные нагреватели активировались, проверяем их работоспособность, ощупывая каждую полосу.

При обнаружении недочетов, сразу же их исправляем. Последний этап – укладка полиэтиленовой пленки, которой закрывается система теплого пола. Она раскатывается поверх пленочных нагревателей и закрепляется саморезами к деревянному основанию. Делать это нужно очень аккуратно, чтобы не повредить электроды.

Монтаж пирога пленочного пола

Предположим, что после проектирования и расчетов нами приобретен комплект инфракрасного пола с наиболее подходящей шириной и недостающие компоненты пирога в требующемся количестве. Осталось выяснить, в какой последовательности и как грамотно укладывать пленочный инфракрасный пол под финишный линолеум.

Укладка подложки и системы нагрева

Первым делам укладывается теплоотражающая подложка, полосы которой склеиваются в единое полотно скотчем. В крупногабаритных помещениях площадью более 20 м3 подложку рекомендовано соединять двусторонней клейкой лентой для того, чтобы исключить ее передвижение относительно чернового пола. Вместо двухстороннего скотча подойдет фиксация строительным степлером.

Далее приступаем к этапу сооружения пленочного пола:

Раскраиваем термопленку согласно указаниям собственного проекта.
Примеряем «выкройку» к месту будущей укладки. При необходимости подкраиваем, слегка изменяем ширину бокового отступа и зазора между стенами и системой нагрева.
Определившись с положением отдельных полотнищ, приступаем к сборке теплого пола.
Укладываем полотнища теплого пола строго медной шиной вниз.
Изолируем оголенные контакты полотнищ с края, противоположного стороне подключения. Просто заклеиваем участки обрезки серебряной и медной шины битумным скотчем так, чтобы полностью были исключены контакты с внешней средой обоих металлических полос.
Устанавливаем контактные зажимы на поставляющую ток полосу термопленки. Для этого немного отслаиваем полимерную оболочку, чтобы ввести под нее одну сторону зажима, а вторую его сторону располагаем поверх медной шины.
Проконтролировав правильность установки, с усилием фиксируем зажим плоскогубцами.
В соответствии с описанной схемой оснащаем зажимами все контакты пленочного пола со стороны подключения к терморегулятору.
Соединяем полосы проводами так, чтобы фазы были присоединены к фазам, а ноли к нолям. Для этого в комплектацию входят провода двух различающихся цветов. С подсоединяемых концов провода снимаем изоляцию и вкладываем их по два или по одному согласно проектной схеме в зажим.
Укрепленные плоскогубцами точки соединений изолируем двумя отрезками битумного скотча с обеих сторон.
Подключаем контур к терморегулятору.
В удобном месте устанавливаем датчик температуры выпуклым боком вниз и подключаем его к терморегулятору. Оклеиваем его снизу битумным скотчем. Датчик системы под линолеум нужно расположить так, чтобы передвижение по нему исключалось или было наименее интенсивным.

Инфракрасная система обогрева пола собрана, остались завершающие работы по обустройству контура и укладке финишного материала.

Завершающие этапы устройства ИК пола

Для того чтобы отдельные части системы не выделялись под покрытием и не подвергались нежелательным механическим воздействиям, их следует «утопить» в изоляционной подложке. Для этого в теплоотражающем слое вырезаем «окошки» и «траншеи» под всеми выпуклыми деталями: датчиком температуры, контактными зажимами и трассами проводов.

Далее тестируем работу пленочного пола, подключив к нему питание. На терморегуляторе для контрольной проверки выставляем значение + 30º С. Работу каждого контакта и безопасность заизолированных точек проверяем индикатором-отверткой или подобным прибором. Убедившись в нормальном функционале инфракрасной системы, укрываем ее полиэтиленом и укладываем жесткий защитный слой.

При необходимости жесткий слой, собранный из фанеры, ГВЛ, оргалита и т.п. крепим к черновому основанию саморезами так, чтобы точки фиксации проходили через прозрачную кромку пленочного пола. Удобней работать с материалом, имеющим стыковочную фаску по краю.

Не забываем, что инфракрасной системе нужно «дышать». Потому вдоль периметра жесткого настила должен остаться зазор в 1-2 см, который после устройства финишного покрытия закрывается плинтусом.

К сооруженной и закрепленной жесткой подоснове приклеиваем двусторонний строительный скотч, применяемый в укладке линолеума, и настилаем само финишное покрытие.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить

Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.
