Правильный расчет труб для теплого пола

Популярные производители и цены

В продаже можно встретить трубы не только от производителей «теплых полов», но и специализирующихся на трубной продукции компаний. У профессионалов на этот счет противоположные точки зрения. Одни считают, что узкоспециализированное производство поставляет на рынок более качественную продукцию. Другие утверждают, что использование комплектующих элементов от разных производителей не позволяет добиться необходимой герметичности и плотности соединения.

Редакция портала не имеет возможности однозначно утверждать, кто прав. Поэтому приводит лучших производителей труб без привязки к основной сфере деятельности. Отметим, что перечень составлен на основании отзывов покупателей на форумах, мнению профессионалов и объема продаж. Поэтому приведенный ниже список компаний может не совпадать с различными рейтингами.

«Uponor». Финская компания «Uponor» выпускает металлопластиковые трубы и из сшитого полиэтилена. Лучшими считаются полиэтиленовые трубы «Uponor» PEXa evaIPEX Q&E 16 x 2,0 и «Uponor» PEXa evaIPEX Q&E 20 x 2,0. Они имеют защитный слой от проникновения кислорода EVOH, предотвращающий коррозию элементов системы и долгий срок службы: 50 лет при температуре теплоносителя до 60oС.

Разработаны специально под «теплые полы» компании, поэтому неизвестно, как они поведут себя при покупке коллектора другого производителя. Максимальная температура — +95°C, рабочее давление — 6 атм. Продаются в бухтах от 50 до 240 м. Цена — 170-215 руб./м п.

«Rehau». Немецкая компания «Rehau» производит полиэтиленовые и металлопластиковые трубы. Лучшими считаются:

• «Rehau» Rautitan Stabil — металлопластиковые трубы диаметром 16 и 20 мм (армирование выполнено алюминием). Продаются по 100 м. Цена начинается от 220 руб./м п.
• «Rehau» Rautitan flex и «Rehau» Rautitan Pink — трубы из сшитого полиэтилена. Метраж бухты — 100-120 м. Цена начинается от 180 руб./м. п.

Для продукта характерно немецкое качество и длительный срок эксплуатации.

«Wieland». Немецкая компания «Wieland» производит трубы из чистой меди в пластиковой оболочке. Лучшими считаются «Wieland» Cuprotherm CTX. Продаются по 50 м (диаметр 20 х 2 мм) и 100 м (диаметр 16 х 2 мм). Цена 1 м п. начинается от 238 руб. для 16-тимиллиметровых и от 378 для 20-тимиллиметровых.

Легко монтируются, т.к. имеют высокую гибкость по сравнению с классическими медными трубками. Для соединения с коллектором используются обычные пресс-фитинги для металлопластиковых труб.

«Wavin Ekoplastik». Трубы из полипропилена нового, четвертого поколения (PP-RCТ) чешского производства имеют удачное соотношение цены и качества. Их особенность в существенном увеличении прочности и термостойкости — начинают плавиться при +170оС. Всего этого нет у аналогичных труб других производителей.

Следует отметить и еще один нюанс — более тонкие стенки, что увеличивает пропускную способность контура без ущерба для долговечности. Ничем не отличается от простых полипропиленовых труб. Поэтому можно нарваться на грубую подделку.

Продается в бухтах или длиной, нужной покупателю, нарезается. Цена начинается от 86 руб./м п. При наличии финансов можно купить трубу, где пластик армирован базальтовым волокном. Правда, цена выше — от 112 руб./м п.

«HydroSta». Компания из Южной Кореи «HydroSta» производит трубы из различных материалов. Лучшими считаются гофрированные трубы из нержавеющей не отожженной стали с полимерным покрытием диаметром 20 мм торговой марки «FLEXY». Размер 20 х 2,0 мм. Упаковка по 30 и 50 м. Цена 1 погонного метра — от 145 руб. Кроме этого, нужно отметить следующие бренды:

• «Aquatherm». Продукция отличается высокой эксплуатационной стабильностью.
• «Prandelli». Хорошо себя зарекомендовали металлопластиковые водоводы с алюминиевой арматурой.
• «Neptun». Компания известна уникальным производством гофрированных стальных труб.
• «Sanext». У трубопроводов фирмы минимальный диаметр изгиба.

Приведенный перечень ведущих производителей позволит быстрее определиться, какие трубы лучше использовать для «теплого пола».

От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды. Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки

При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм

Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Почему лучше использовать трубу с внешним диаметром 16 мм?

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

• Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
• Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

• Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
• Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.

Методы укладки и расчета

Для того, чтобы полностью определиться с затратами на трубы для теплого водяного пола, необходимо определить их точное количество. Вначале выбирают один из двух методов укладки:

1. Спираль
2. Змейка

Спираль наиболее распространена, так как позволяет более равномерно распределить тепло по помещению. К минимальному значению сведено количество резких изгибов труб, на которых происходит потеря полезной энергии. Эластичные трубы будут нуждаться в дополнительной фиксации. Появляется возможность использовать полипропиленовые изделия.

Кликните для увеличения изображения

Проложить трубы змейкой значительно проще, однако добиться равномерного прогревания помещения сложнее. Данный вариант характеризуется наличием участков с резкими изгибами.

Выбрав один из методов, необходимо с соблюдением масштаба нанести схему укладки на миллиметровку. Если в помещении имеется мебель, расположенная исключительно на одном месте – под ней укладку можно не производить.

Кликните для увеличения изображения

Производя расчет, необходимо учитывать ряд правил:

1. Трубы следует размещать друг относительно с шагом 15-30 см, все зависит от мощности отопительной системы и предназначения теплого пола
2. От стен отступ делается равным 15-20 см
3. Труда диаметром 15 мм может прогреть от себя пространство в обе стороны до 15 см

Максимальная длина одного контура не должна превышать 50 м. Если помещение слишком велико, его делят на участки и на каждом прокладывают свой контур.

Данные

Для выполнения расчета системы теплый пол необходимо располагать следующей информацией:

• теплопотери помещения;
• материал труб;
• схему контура;
• тип напольного покрытия.

Мощность теплопотерь в отапливаемом помещении

Произведем расчет мощности водяного теплого пола.

Этот параметр является ключевым, поскольку именно он определяет, какое количество тепла должна производить та или иная отопительная система.

Наиболее точный способ оценки теплопотерь в помещении – выполнение теплотехнического расчета, в котором будет учтен целый ряд факторов: термическое сопротивление ограждающих конструкций, площадь и тип остекления, инсоляция, тепло от людей и оборудования.

Методика расчета достаточно сложна и требует определенных навыков и опыта, поэтому обычно его заказывают проектной организации, в штате которой есть инженеры-теплотехники. Чтобы упростить задачу и сэкономить средства, домашние умельцы используют усредненную величину – 100 Вт/кв. м.

Если же речь идет о частном доме, то средняя мощность теплопотерь будет зависеть от его площади:

• до 150 кв. м – 120 Вт/кв. м;
• от 150 до 300 кв. м – 100 Вт/кв. м;
• от 300 до 500 кв. м – 90 Вт/кв. м.

Материал труб

Трубы выбирают сообразно своим финансовым возможностям. Доступны следующие варианты:

• Медные в чистом виде или в пластиковой оболочке: обладают наилучшими характеристиками и являются самыми долговечными, но покупка и монтаж обходятся очень дорого.
• Сшитый полиэтилен, полибутен, армированный полипропилен — доступные по стоимости материалы, но не имеют высокой прочности и несколько сложны в монтаже (плохо держат форму).
• Металлопластиковые: средний по стоимости вариант, при этом имеют высокую прочность и хорошо держат форму.

Сегодня теплые полы чаще всего делают именно из металлопластиковых труб.

Схема контура

Разрабатывая схему контура, на плане помещения прорисовывают его очертания. При этом учитывают следующее:

• Трубы не должны оказаться под мебелью – диваном, шкафом и пр.
• От стен следует отступить не менее 15 см.
• Желательно, чтобы трубы не пересекали стык между плитами (если таковой имеется, лучше уложить два отдельных контура по разные стороны от него).

Далее выбирают способ укладки труб. В общем случае применяют один из двух вариантов:

1. Змейка (зигзаг): особенностью контура в виде змейки является неравномерное распределение тепловой мощности. К такой схеме прибегают в том случае, когда в какой-либо зоне помещения нужна усиленная подача тепла. Подобное положение дел обычно наблюдается при наличии одной наружной стены, имеющей слабое утепление или значительный по площади остекленный проем.
2. Улитка (спираль): данную схему также называют бифилярной.

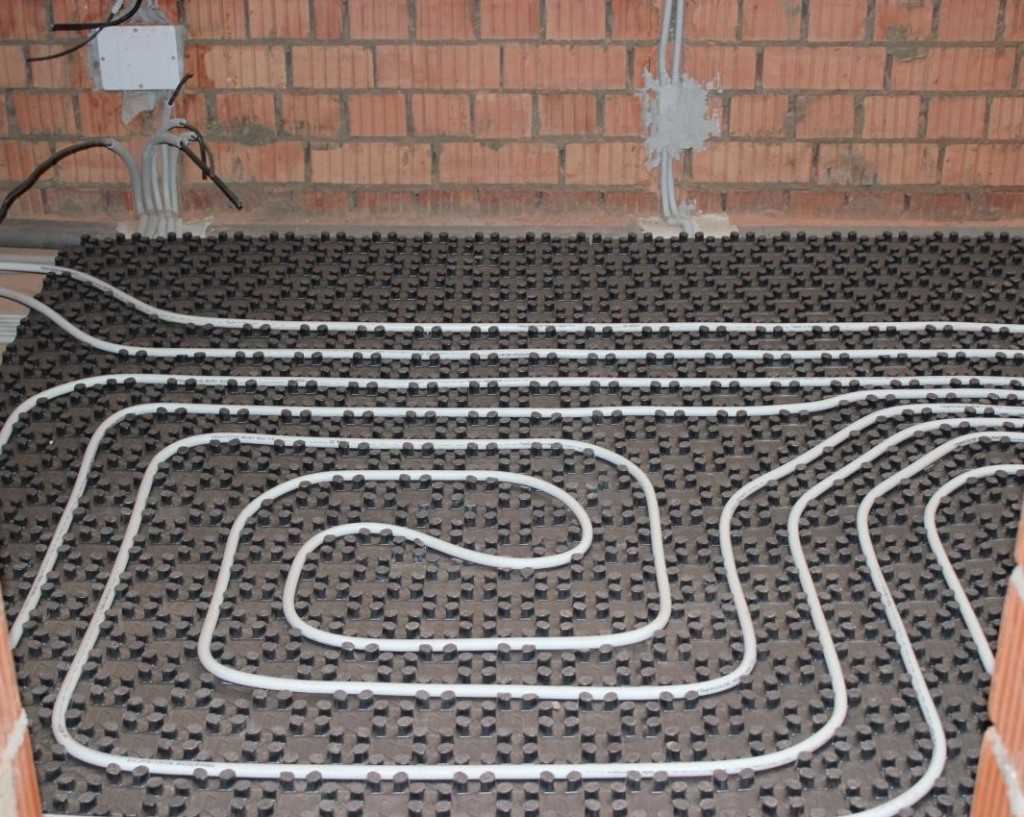

Укладка теплого водяного пола спиралью

Последняя является более удачной, чем предыдущая, поскольку обладает целым рядом достоинств:

• Тепло распределяется более равномерно (чередуются линии подачи и обратки).
• При каждом повороте направление трассы меняется только на 90 градусов, а не на 180, что заметно облегчает монтаж и способствует снижению гидравлического сопротивления.
• При той же мощности теплоотдачи труб для «улитки» понадобится на 15% меньше, чем для «змейки».

Таким образом, если помещение достаточно утеплено либо имеет две наружные стены (угловая комната), целесообразней укладывать трубы внутрипольного подогрева в виде спирали.

Как определить оптимальную температуру помещения

Температурные нормы для жилых комнат указаны в СНиП 44-01-2003. Степень нагрева чистовой поверхности пола должна быть в пределах +26-31°С. Первое значение применимо для помещений, в которых люди находятся относительно постоянно. +31°С – этот норма для ванных комнат, бассейнов. Максимально допустимое значение – +35°С. Для автоматического регулирование температурного режима в коллекторе устанавливают терморегуляторы.

Что влияет на передачу тепловой энергии от горячей воды воздуху в комнате:

• Теплоизоляция чернового основания. Для уменьшения тепловых потерь необходимо использовать эффективные утеплители – базальтовую вату, экструдированный пенополистирол. Потери тепла – до 10%
• Толщина чистовой поверхности и материал изготовления. Для бетонной стяжки будет заметна инерция нагрева. Если она залита относительно недавно, может потребоваться до 3-4 месяцев до окончательного испарения влаги из структуры. Тепловые потери – до 5%.
• Общий объем помещения, степень теплоизоляции наружных стен, крыши. Это основной источник расхода тепла. Снижение температуры теплоносителя до 10%.

Итого, если вода в трубах теплого пола нагрета до +40°С, то воздуху в комнате будет передаваться температура 40-40*(10%+5%+10%)=30°С. Дополнительно учитываются колебания температуры на улице. Чем они ниже, тем больше тепла нужно потратить на обогрев комнаты.

Как определить оптимальную температуру помещения

В данном случае особых сложностей не возникает. Для ориентации можно использовать рекомендованные значения, или придумать свои. Причем обязательно учитывается напольное покрытие.

Пол жилого помещения должен нагреваться до 29 градусов. При расстоянии от внешних стен более полуметра, температура пола должен достигать 35 градусов. Если в помещении постоянно высокая влажность, нужно будет нагреть половую поверхность до 33 градусов.

Если в доме положен деревянный паркет, пол нельзя нагревать выше 27 градусов, так как паркет может испортиться.

Ковролин способен задерживать тепло, он дает возможность увеличить температуру примерно на 4–5 градусов.

Расчет по схеме

Для определения необходимого количества труб можно воспользоваться и иным способом. Для этого требуется:

1. определить схему, по которой будет происходить прокладка труб. Трубы можно уложить в виде:
   • одинарной змейки. Труба контура входит в комнату и далее располагается в форме синусоиды. Такой способ предпочтителен для малых помещений с небольшим контуром. При выкладке «змейки» в большом по площади помещении пол будет прогреваться неравномерно;
   • «двойной змейки». Основное отличие от обычной змейки состоит в прокладке труб попеременно, что позволяет сравнять температуру пола на всей поверхности;

Формы прокладки в виде простой и двойной змейки

«улитки». Труба располагается по спирали, и прогревает поверхность пола по всему периметру с одинаковой интенсивностью.

Прокладка труб в виде спирали

1. начертить на миллиметровой бумаге (для удобства подсчета) выбранную схему с подобранным шагом.

Для корректного подсчета при разработке чертежа требуется строго соблюдать выбранный масштаб.

Как проводят расчет трубы для водяного теплого пола?

Водяной теплый пол представляет собой систему соединенных между собой труб, которые затем подключаются к коллектору. В качестве расходных материалов берут гофрированные, медные (очень дорогие) или металлопластиковые изделия. Тип труб должен учитываться используемым вами калькулятором теплого пола, ведь материал их производства не только влияет на стоимость монтажа системы, но и на тепловые характеристики. Но для расчета расхода труб для теплого водяного пола на квадратный метр только типа расходных материалов недостаточно.

Нужно знать:

Площадь, на которой будет выполняться укладка системы.

Ее называют полезной. Рассчитывается она очень просто. Нужно из общей площади помещения вычесть ту площадь, которую будут занимать стационарные предметы мебели — кухня, диван или кровать с коробами, шкафы и т.д. Чтобы было проще выполнить расчет трубы для теплого пола без калькулятора, эксперты предлагают сделать графический чертеж. План помещения, где будет выполнена укладка, или всей квартиры с разметкой полезных площадей. Теперь провести расчет водяных теплых полов по площади будет не сложно — нужно сложить все полезные площади.

Тип укладки труб.

Существует несколько вариантов — «змейка», «улитка», «двойная змейка» и «угловая улитка». Формы монтажа труб можно комбинировать.

Обычно «змейку» выбирают при организации вспомогательной системы обогрева незначительных по площади помещений. Также имеет смысл поинтересоваться, как рассчитать длину трубы для теплого пола с учетом укладки «змейка» и владельцам частных домов с качественным наружным утеплением. В комнатах с незначительными потерями тепла этот способ монтажа труб будет эффективным. Дело в том, что он предполагает размещение изделия по синусоиде с протягиванием вдоль стен. Поэтому в больших комнатах (длина трубы свыше 65 м) температура поверхности может сильно колебаться — свыше 90С. Этот недостаток слегка устраняет «двойная змейка». Поэтому использовать нужно тот онлайн калькулятор теплого водяного пола, который учитывает полезную площадь и тип монтажа труб.

В объемных пространствах стандартной геометрии (без дизайнерских излишеств) — прямоугольник, квадрат, круг — удобнее применять тип укладки «улитка». Способ еще называть «спираль». Он предполагает фиксацию трубы вдоль стен с последующим изгибом на 900 и закручиванием. Метод позволяет эффективно чередовать трубы «подачи» и «обратки». Его применение не только упрощает расчет трубы для теплого пола на 1 м2, но и позволяет организовать равномерный прогрев поверхности.

Шаг укладки.

Шаг — расстояние между соседними изделиями. Он не должен превышать отметку в 30 см. Такое ограничение связано с неэффективностью работы теплого пола. При ходьбе по нему ступни человека не должны ощущать перепад температур. При монтаже труб с шагом свыше 33 см такой эффект будет очень заметен. Любой онлайн калькулятор трубы теплого пола учитывает этот параметр.

Есть ограничение и для граничных зон. Здесь трубы размещаются с шагом 10 см. В остальных зона параметр увеличивают на 5 см (обычно). То есть 15, 20 и 25 см. Чем больше шаг, тем менее тепло в помещении и тем меньший объем расходных материалов потребуется. Поэтому если вы не знаете, как рассчитать длину трубы для теплого водяного пола, вспомните о назначении отапливаемой площади и личных требованиях комфорта. Если это спальня при плохом центральном отоплении, тогда 10-15 см. Если коридор, 20-25 см. Но прибавка 5 см не категоричная. Шаг может быть и 17.5 см, и 11.5 см. Его удобнее рассчитать по площади и назначению комнаты, учитывая теплоотдачу теплого пола, которую по таблице выше можно посмотреть.

Как определить оптимальную температуру помещения

Пенополистирол экструдированный фото

Гидроизоляция укладывается поверх утеплителя. При этом можно использовать привычную всем пленку полиэтиленовую. Для скрепления листов понадобится демпферная лента. Арматура является своеобразной основой, которая используется для крепления стяжки и труб. Без специальных скоб для крепления труб не обойтись, поэтому они являются обязательными элементами системы теплых полов. Для равномерного распределения теплоносителя используется коллектор распределяющий. К тому же он поможет существенно сэкономить.

Схема укладки гидроизоляции

В данном случае особых сложностей не возникает. Для ориентации можно использовать рекомендованные значения, или придумать свои. Причем обязательно учитывается напольное покрытие.

Пол жилого помещения должен нагреваться до 29 градусов. При расстоянии от внешних стен более полуметра, температура пола должен достигать 35 градусов. Если в помещении постоянно высокая влажность, нужно будет нагреть половую поверхность до 33 градусов.

Если в доме положен деревянный паркет, пол нельзя нагревать выше 27 градусов, так как паркет может испортиться.

Его начинают так же, как и в предыдущей методике – с подготовки миллиметровой бумаги, только в этом случае на нее необходимо нанести не только контуры, но и расположение окон и дверей. Масштабирование прорисовки: 0,5 метра = 1 см.

ЧИТАТЬ ДАЛЕЕ: Напольная плитка под дерево: керамическое, кафельное, деревянное покрытие пола, его текстура и цвет

https://www.youtube.com/watch?v=

Для этого стоит учесть несколько условий:

• Трубы должны обязательно располагаться вдоль окон, чтобы предупредить существенные теплопотери сквозь них.
• Максимальная площадь для обустройства теплого пола не должна превышать 20 м2. Если помещение больше, тогда его разбивают на 2 и более частей, и для каждой из них рассчитывают отдельный контур.
• Необходимо выдержать обязательную величину от стен к первой ветке контура в 25 см.

На выбор диметра труб будет влиять их расположение друг относительно друга, причем оно не должно превышать 50 см. Величина теплоотдачи на 1 м2 равная 50 Вт достигается при шаге труб в 30 см, если при расчете она получается больше, то необходимо уменьшать шаг труб.

Определить количество труб достаточно просто: предварительно измерить их протяженность, а затем умножить ее на масштабный коэффициент, к полученной длине добавить 2 м для подвода контура к стояку. Учитывая, что допустимая длина труб находится в пределах от 100 до 120 м, нужно общую длину разделить на выбранную протяженность одной трубы.

Параметр подложки под теплый пол определяется исходя из площади комнаты, которая получается после умножения длины и ширины помещения. В случае если комната имеет сложную конфигурацию для получения точного результата, его необходимо разбить на сегменты и рассчитать площадь каждого из них.
