В каких случаях нужен теплообменник для систем отопления?

Как работает теплообменник в системе отопления

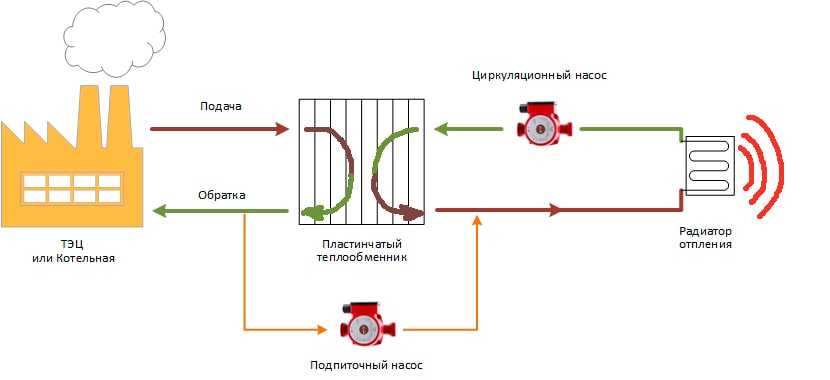

Схема отопления через теплообменник

Принцип работы пластинчатого теплообменного аппарата в системе отопления выглядит следующим образом:

  1. Из котельной нагретый теплоноситель поступает в теплообменный аппарат.
  2. Через пластины тепловая энергия с эффективностью до 95% передается теплоносителю в контуре потребителя.
  3. Далее нагретая вода по трубам поступает конечным потребителям в радиаторы отопления.
  4. Отработанный теплоноситель поступает на обратку теплообменника уже с меньшей температурой, где, вновь проходя через пластины, подогревается и поступает в батареи.
  5. Скорость движения теплоносителя во внутреннем контуре регулируется с помощью циркуляционного насоса, который устанавливается на обратке.
  6. Для того, чтобы компенсировать потери теплоносителя во внутреннем контуре отопления, применяются подпиточные насосы, которые забирают часть воды с обратки внешнего контура, идущего в ТЭЦ или котельную. Поскольку количество подпиточного материала мало по отношению к основному теплоносителю в домовой системе отопления, то качество воды в трубах жилого дома не ухудшается в течение всего отопительного сезона.
  7. В работе независимой системы отопления используется различная автоматика и регулирующая запорная арматура для постоянного поддержания требуемых характеристик: температуры, скорости движения теплоносителя, падения давления.

Основы теплового расчета теплообменных аппаратов

Основой для расчета теплообменников являются уравнения теплопередачи и теплового баланса.

Уравнение теплопередачи имеет следующий вид:

Q = F‧k‧Δt, где:

  • Q – размер теплового потока, Вт;
  • F – площадь рабочей поверхности, м2;
  • k – коэффициент передачи тепла;
  • Δt – разница между температурами носителей на выходе в аппарат и на выходе из него. Также величина называется температурным напором.

Как можно заметить, величина F, являющаяся целью расчета, определяется именно через уравнение теплопередачи. Выведем формулу определения F:

F = Q/ k‧Δt

Уравнение теплового баланса учитывает конструкцию самого аппарата. Рассматривая его можно определить значения t1 и t2 для дальнейшего вычисления F. Уравнение выглядит следующим образом:

Q = G1cp1(t1вх-t1вых) = G2cp2(t2вых-t2вх), где:

  • G1 и G2 – расходы масс греющего и нагреваемого носителей соответственно, кг/ч;
  • cp1 и cp2 – удельные теплоемкости (принимаются по нормативным данным), кДж/кг‧ ºС.

В процессе обмена тепловой энергией носители изменяют свои температуры, то есть в устройство каждый из них входит с одной температурой, а выходит – с другой. Эти величины (t1вх;t1вых и t2вх;t2вых) являются результатом проверочного расчета, с которым сравниваются фактические температурные показатели теплоносителей.

Вместе с тем большое значение имеют коэффициенты теплоотдачи несущих сред, а также особенности конструкции агрегата. При детальных конструкторских расчетах составляются схемы теплообменных аппаратов, отдельным элементом которых являются схемы движения теплоносителей. Сложность расчета зависит от изменения коэффициентов теплопередачи k на рабочей поверхности.

Для учета этих изменений уравнение теплопередачи принимает дифференциальный вид:

Такие данные, как коэффициенты теплоотдачи носителей, а также типовые размеры элементов при конструировании аппарата или при проверочном расчете, учитываются в соответствующих нормативных документах (ГОСТ 27590).

Пример расчета

Для большей наглядности представим пример конструкторского расчета теплообмена. Этот расчет имеет упрощенный вид, и не учитывает потерь теплоты и особенностей конструкции теплообменного аппарата.

Исходные данные:

  • Температура греющего носителя при входе t1вх = 14 ºС;
  • Температура греющего носителя при выходе t1вых = 9 ºС;
  • Температура нагреваемого носителя при входе t2вх = 8 ºС;
  • Температура нагреваемого носителя при выходе t2вых = 12 ºС;
  • Расход массы греющего носителя G1 = 14000 кг/ч;
  • Расход массы нагреваемого носителя G2 = 17500 кг/ч;
  • Нормативное значение удельной теплоемкости ср =4,2 кДж/кг‧ ºС;
  • Коэффициент теплопередачи k = 6,3 кВт/м2.

1) Определим мощность теплообменного аппарата с помощью уравнения теплового баланса:

Qвх = 14000‧4,2‧(14 – 9) = 294000 кДж/ч

Qвых = 17500‧4,2‧(12 – 8) = 294000 кДж/ч

Qвх = Qвых. Условия теплового баланса выполняются. Переведем полученную величину в единицу измерения Вт. При условии, что 1 Вт = 3,6 кДж/ч, Q = Qвх = Qвых = 294000/3,6 = 81666,7 Вт = 81,7 кВт.

2) Определим значение напора t. Он определяется по формуле:

3) Определим площадь поверхности теплообмена с помощью уравнения теплопередачи:

F = 81,7/6,3‧1,4 = 9,26 м2.

Как правило, при проведении расчета не все идет гладко, ведь необходимо учитывать всевозможные внешние и внутренние факторы, влияющие на процесс обмена теплом:

  • особенности конструкции и работы аппарата;
  • потери энергии при работе устройства;
  • коэффициенты теплоотдачи тепловых носителей;
  • различия в работе на разных участках поверхности (дифференциальный характер) и т.д.

Вы можете самостоятельно провести тепловой расчет на основе уравнений выше и получить результат в pdf-формате (в полях «Допустимые потери», «Давление расч.» и «Tmax» можно указать произвольные данные, единственное ограничение: Tmax > t1).

ВАЖНО: Для наиболее точного и достоверного расчета инженер должен понимать сущность процесса передачи тепла от одного тела к другому. Также он должен быть максимально обеспечен необходимой нормативной и научной литературой, поскольку в расчете на множество величин составлены соответствующие нормы, которых специалист обязан придерживаться

Принцип функционирования пластинчатого теплообменника

     На неподвижной плите, использующейся для опоры устройства, расположен патрубок, через который в аппарат поступает среда. Она впоследствии будет нагрета до нужной температуры. После этого среда перемещается в продольный коллектор. Для этого в теплообменнике имеется угловое отверстие. Благодаря наличию коллектора среда движется до последней пластины. При этом она еще равномерно распределяется абсолютно по всем каналам, расположенным между гофрированными пластинами. Кроме того, уплотнения, которые размещены по специальной схеме, способствуют соединению межпластинных каналов и углового коллектора.

     Когда нагреваемая среда двигается по межпластинным каналам она проходит по гофрированным поверхностям плоских элементов теплообменника. Они же в свою очередь нагреваются с обратной стороны другим теплоносителем, имеющим определенную температуру в каждой конкретной ситуации. После этого среда, которая подвергается нагреванию, попадает в нижний коллектор. Затем она выходит из теплообменника через соответствующий патрубок.

     Теплоноситель, являющийся греющей средой, попадает в аппарат через патрубок, предназначенный для подачи нагретой жидкости. Его движение выполняется навстречу среде, подлежащей нагреву. Благодаря наличию нижнего коллектора происходит распределение греющего теплоносителя, который потом перемещается по каналам. Данная среда выходит из аппарата через верхний коллектор, соединенный со специальным выходным патрубком.

     Каналы, предназначенные для нагреваемой и греющей среды, чередуются. По этой причине устройство, имеющее самую простую конструкцию, обязано состоять минимум из 3 пластин. Именно такое количество плоских элементов теплообменника образовывает два канала. Один из них предназначен для нагревающего теплоносителя, а второй — для нагреваемой среды.

     Перемещающаяся по каналам жидкость выполняет извилистые движения в трех направлениях. Благодаря этому образуется ее турбулизация. При этом гидравлическое сопротивление не только на выходе, но и на входе в канал уменьшается, когда теплоноситель проходит через угловые отверстия. За счет этого абсолютно вся площадь пластинчатых элементов устройства используется эффективно. Поэтому нужно по возможности устанавливать на объектах именно пластинчатые теплообменники. Главное правильно выполнить подбор таких аппаратов.

Для чего нужен теплообменник в системе отопления

Система отопления многоквартирного дома или административного здания может быть:

  • зависимой – устаревший вариант, в котором теплообменные аппараты не используются;
  • независимой – современный тип, для реализации такой системы применяются пластинчатые теплообменники.

Зависимая система отопления

Принцип организации зависимой схемы теплоснабжения

В зависимой системе контур теплоснабжения между источником тепла (котельная или ТЭЦ) и потребителем – единое целое. Теплоноситель с температурой +95 °С поступает в дом, где по внутренним коммуникациям идет к радиаторам конечных потребителей – квартиры жильцов. Отдав тепло, по обратке теплоноситель возвращается в котельную.

Если же температура на входе в многоквартирный дом выше и составляет +105 °С, то для ее понижения до требуемого значения используют элеваторный узел и перемычку. С их помощью происходит подмешивание охладившегося теплоносителя из обратки к поступающему в дом.

Использование элеватора и перемычки

Плюсы подобной схемы реализации:

  • простота внедрения;
  • низкая стоимость комплектующих;
  • проще в обслуживании.
  • старые трубопроводы большой протяженности, идущие от котельной к потребителю, ржавеют, поэтому вода, поступающая в теплосистему дома, содержит большое количество осадков и агрессивных включений. Это приводит к быстрому износу современных алюминиевых радиаторов отопления в квартирах, а также пластиковых труб, пришедших на смену устаревшим чугунным, во внутренних коммуникациях жилых домов и административных зданий;
  • в случаях аварий на участке подачи теплоносителя, потребитель остается без тепла;
  • во время резких колебаний погоды – тяжело регулировать уровень температуры на стороне потребителя, что приводит к излишнему нагреву помещений и переплате за коммунальные услуги.

Для устранения недостатков зависимых систем активно внедряются независимые.

Независимые системы отопления

Основное назначение рекуперативных теплообменников – осуществление теплообмена между двумя различными средами, имеющими разную температуру без их смешивания.

Поэтому использование рекуператоров в отопительных системах позволяет разделить контур подачи тепла от теплоснабжающей организации потребителю на две несообщающиеся части, где через контактную поверхность – пластины, происходит обмен теплом без контакта сред.

Очень упрощенно выглядит такая схема теплоснабжения следующим образом:

Независимая система теплоснабжения

На данной схеме не учтено много дополнительных элементов, например, подпиточный насос, который подключают для сохранения количества жидкости в домовом контуре, но в целом, работа подобной системы выглядит именно так.

  • чистота горячей воды в домовом контуре отопления, что позволяет использовать пластиковые трубы и алюминиевые радиаторы;
  • в случаях аварий на линии подачи тепла от теплоснабжающей организации до пластинчатого теплообменника с помощью циркуляционного насоса можно управлять скоростью потока теплоносителя. Это позволяет сохранять температуру внутри помещения на требуемом уровне некоторое время;
  • высокая энергоэффективность (до 40% по сравнению с зависимой системой) за счет регулировки температуры у потребителей, как следствие – экономия денежных средств на коммунальных платежах.
  • дороже в реализации;
  • сложнее в обслуживании.

Классификация

Классификация теплообменников предусматривает их деление на такие виды:

  • пластинчатые;
  • трубчатые.

Пластинчатые устройства включают набор пластин с волнистыми каналами со штамповкой и поверхностями, предназначенными для циркуляции жидкостей. Пластины соединены при помощи прорезиненных прокладок и стяжек. Преимущества подобных устройств – легкость в применении и компактность.

Пластинчатые теплообменники находят все более широкое применение. Сфера их использования не ограничивается только промышленным оборудованием, возможен также монтаж этих устройств в жилых домах для монтажа отопительных систем.

Пластинчатые теплообменники классифицируются на группы:

  • неразборные (они же сварные и паяные);
  • полусварные;
  • разборные.

Разборные устройства наиболее популярны. В них пластины разделены при помощи резиновых уплотнителей. Установка не занимает много времени, а эксплуатация не вызывает трудностей.

Классический вариант пластинчатых теплообменников имеет входные и выходные патрубки на поверхности передней плиты. Некоторые устройства имеют патрубки и на передней, и на задней панелях. Рабочие среды подсоединяются к патрубкам посредством фланцевых, резьбовых, стальных соединений. Некоторые модели имеют меньшее количество патрубков, тогда теплоносители подсоединяются непосредственно к плите.

Трубчатые теплообменники включают трубы малого диаметра, вваренные в другие трубы. Достоинствами устройства считается применение в условиях повышения давления.

По критерию способа теплообмена техника подразделяется на смесительную и поверхностную. Устройства смесительного типа передают тепло при плотномконтактировании носителей. Поверхностные теплообменники содержат два контура, в которых происходит перемещение сред с отличными температурами. Обмен теплом между ними возможен через поверхностные элементы пластин, стенок, листов или труб, которые выполнены из теплопроводящих материалов (нержавеющей или высокоуглеродистой стали, сплавов цветных металлов). Этот тип оборудования применяется в жилищно-коммунальном хозяйстве, промышленных предприятиях и в организации малого бизнеса.

Поверхностные теплообменники делятся виды: рекуперативные и регенеративные. Рекуперативные теплообменники характеризуются константным обменом тепла посредством стенок контуров при однонаправленном движении носителей. В регенеративных устройствах происходит поочередный контакт носителей с теплообменивающей поверхностью.

Рекуперативные теплообменники тоже классифицируются:

  1. Погружные. Принцип работы предусматривает движение одного теплоносителя по змеевику, который погружен в бак, содержащий второй жидкий теплоноситель. Модель отличается удобством в применении, характеризуется оптимальной стоимостью.
  2. Оросительные. Сфера применения – как конденсаторы в системах охлаждения. Теплобменники выглядят как змеевики из горизонтальных труб, которые размещены в вертикальной плоскости. У каждого ряда труб есть желоб, по которому на них стекает вода пониженной температуры. Вода, которая не испарилась, возвращается в систему благодаря насосу.
  3. Витые. Представляют собой систему труб, намотанных на сердечник. Компактны и высокоэффективны.
  4. Спиральные. Для оборудования характерен вид двух спиральных каналов, которыми обвита центральная перегородка. Предназначены для охлаждения и нагрева вязких жидкостей.
  5. Кожухотрубные. Трубные решетки присоединены к кожуху посредством сварки. В них закрепляются трубы. Крепление их происходит плотно при помощи развальцовки. Решетки закрыты крышками на шпильках, болтах и прокладках. Кожух включает штуцера (патрубки). Принцип работы заключен в циркуляции носителя тепла в межтрубном пространстве и по трубам. Увеличение теплоотдачи происходит при помощи оребрения.
  6. Секционные – последовательность секций, которые представляют собой кожухотрубные устройства.
  7. Пластинчатые. Включают набор пластин с волнистыми поверхностями со штамповкой и каналами для движения жидкостей. Возможна работа только при пониженном давлении.

Кожухотрубный теплообменник

Использование пластинчатых теплообменников в ИТП (теплоузлах) зданий при закрытой системе ГВС

     Пластинчатые теплообменники активно и широко используются при реализации схем теплоснабжения зданий с закрытой системой ГВС.

Схема подогрева холодной воды до температуры горячей воды через теплообменник, как правило, двухступенчатая. То есть, подогрев холодной воды на нужды ГВС производится на двух теплообменниках. Теплообменник первой ступени монтируется на обратке системы отопления последовательно с ней. В нем холодная вода подогревается до 30-40°С. Затем подогретая вода поступает во вторую ступень и здесь происходит догрев до нормируемой температуры горячего водоснабжения, обычно 55- 60°С, теплоносителем отопления. Вторая ступень включается параллельно или последовательно системе отопления в зависимости от схемы.

     В настоящее время для реализации таких схем в основном используют теплообменники двух фирм-производителей: Ридан и FUNKE. Ридан – это теплообменник от российского производителя (на фото ниже).

FUNKE – это немецкая, германская компания, теплообменик от этой фирмы на фото ниже.

Сравнивая два теплообменника, выскажу свое личное, субъективное мнение. Считаю теплообменники FUNKE более лучшими и надежными в работе, чем теплообменники Ридан. По крайней мере, мне FUNKE хлопот доставляли намного меньше, чем Риданы. Вообще не помню, чтобы с FUNKE какие то проблемы возникали, а вот про теплообменники от Ридан так сказать не могу. Но повторюсь, это мое частное мнение, основанное на моем личном практическом опыте.

Теплопроводность

В большинстве случаев виды теплообмена тесно связаны и проходят одновременно. Конвекция всегда дополняется теплопроводностью, так как при движении объема среды всегда имеется взаимодействие частиц с разными температурами. Такой процесс имеет название конвективного теплообмена.

Примером такого типа теплообмена является остывание горячего чая, налитого в холодную металлическую кружку. Отдача тепла может сопровождаться его излучением, тогда в переносе теплоты участвуют все три вида: теплопроводность, конвекция, тепловое излучение.

Рассмотрим более подробно теплопроводность.

Этот вид теплообмена присущ твердым телам, но присутствует так же в жидкостях и газах. В твердых телах теплопроводность является основным видом теплообмена и напрямую зависима от природы вещества, его плотности, химического состава, влажности, температуры.

Разные тела и вещества имеют разную теплопроводность. Количественным показателем теплопроводности служит коэффициент теплопроводности, он обозначается буквой λ (лямбда). Чем выше плотность, влажность и температура тела, тем больше λ.

Проведение тепла происходит за счет взаимодействий между частицами. Конечной целью процесса будет выравнивание внутренней температуры по всему телу. Теплопроводность жидкостей меньше, чем у твердых тел, у газов – меньше, чем у жидкостей. Причиной является большое расстояние между молекулами в жидкостях, особенно в газах.

Низкая теплопроводность воздуха издавна используется при изготовлении двойных оконных рам. Теплопроводность воздуха гораздо ниже теплопроводности стекла. Воздушная прослойка межу стеклами защищает от зимней стужи.

Плохая теплопроводность, появившаяся в процессе эволюции в качестве защиты от критических температур, у живых организмов. Шерсть, пух, волосы, жир обладают очень низкой теплопроводностью. Именно поэтому мы не мерзнем зимой в теплых носках, песцы могут спать на снегу, а моржи выживают в условиях Арктики за счет жировой прослойки.

В таблице приведены примеры материалов, веществ и сред с наименьшей и наибольшей теплопроводностью.

Таблица 1

Исходя из данных, приведенных в таблице, можно сделать некоторые выводы:

  1. В вакууме тепло не проводится. Передача тепла в вакууме может происходить с помощью излучения. Таким способом тепло Солнца доходит до нашей планеты.

  2. Материал с наивысшей теплопроводностью называется графен, который активно используется в наноэлектронике.

  3. Металлы тоже достаточно теплопроводные. Известно, как быстро нагревается металлическая ложка в горячем супе.

  4. Строительные материалы обладают низкой теплопроводностью, что и обуславливает их использование для возведения теплых и надежных жилищ.

С понятием теплопроводности тесно связано понятие теплоемкости.

Теплоемкостью называют количество тепла, которое поглотило тело (вещество), чтобы его температура повысилась на 1 градус. Действительно, для повышения температуры металлического стержня на 1 градус, необходимо, чтобы он обладал теплопроводностью для равномерного нагревания всего объёма.

Знания о теплопроводности веществ и материалов необходимы в строительстве, промышленности, быту. Степень теплопроводности материала обуславливает его применение в той или иной сфере. Разработка и поиск новых веществ с уникальными теплоизоляционными свойствами – важнейшая задача современной науки.

Выбор промышленного теплообменного оборудования

Для эффективного выполнения задач в промышленности теплообменник должен соответствовать требованиям технологического процесса:

  • возможность регулирования и поддержания температуры рабочей среды;
  • соответствие скорости циркуляции продукта необходимой минимальной продолжительности пребывания агента в системе;
  • устойчивость материала теплообменника к воздействию рабочей среды;
  • соответствие устройства давлению теплоносителя.

Второй важный критерий отбора – экономичность и производительность прибора, сочетание высокой интенсивности теплообмена с сохранением необходимых гидравлических показателей устройства.

Эксплуатация разных видов теплообменных устройств в промышленности

Применение теплообменников может быть построено по следующим направлениям:

  • использование остаточного тепла для генерации электрической энергии;
  • точная регулировка температуры во время химических процессов;
  • вторичное использование энергии для бытовых потребностей;
  • поддержание температуры в бытовых системах отопления в стандартизированных параметрах.

Исходя из поставленных задач, можно выбрать оптимальную модель прибора по мощности, конструкции и иным параметрам.

Пластинчатый теплообменный аппарат

Оборудование с пластинами может быть использовано в разных отраслях промышленности, в том числе пищевой. Его использование экономически целесообразно при пастеризации молока и сока, которое происходит в три шага. Подогретый на третьей стадии раствор используется как горячий теплоноситель для подогрева на двух остальных этапах. Это позволяет значительно экономить ресурсы.

Не менее распространены пластинчатые модели при обогреве паром с низким давлением. Данный прибор не пригоден для функционирования в условиях высокого давления из-за большой вероятности разгерметизации уплотнительных прокладок между пластинами.

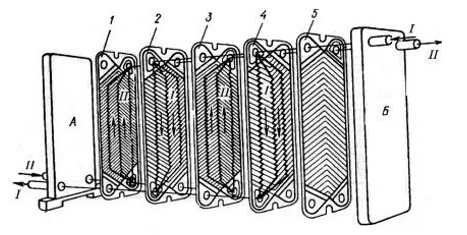

Принципиальная схема пластинчатого теплообменного аппарата 1,3,5 – нечетные пластины; 2,4 – четные пластины; I – вход и выход первого теплоносителя; II – вход и выход второго теплоносителя

Труба в трубе

Оборудование, которое имеет небольшую площадь теплообмена и применяется только в установках малой мощности для передачи энергии в средах «газ-жидкость».

Схема теплообменного аппарата «труба в трубе» 1 – внутренняя труба; 2 – наружная труба; 3 – изогнутая соединительная труба; 4 – соединительные патрубки

Спиральные конструкции

Приборы применяются для взаимодействия рабочих сред «жидкость-жидкость». В качестве агента нередко выступает пар.

Основное назначение теплообменника: конденсаторы пониженного давления. Если теплоноситель имеет твердые частицы, волокна и иные примеси, прибор устанавливают в горизонтальном положении для предотвращения скапливания веществ в нижней части установки.

Схема спирального теплообменника

Элементные модели

Теплообменник представляет собой нескольких секций, объединенных в одну конструкцию. Его активно эксплуатируют, когда необходимо работать с высоким давлением, или теплоносители циркулируют с одинаковой скоростью без изменения агрегатного состояния.

Кожухотрубный аппарат

Установка, в которой теплоносители движутся по трубам и в межтрубном пространстве. Для увеличения скорости процесса предусмотрены решетки и перегородки. Область применения: промышленность и транспортная сфера для нагрева, охлаждения и конденсации газообразных и жидких сред.

Витые приборы

Установки участвуют в разделении газовых смесей путем глубокого охлаждения в приборах высокого давления. Один из главных недостатков конструкции – трансформация под действием температурного напряжения.

Схема витого теплообменника

Графитовые теплообменные установки

Это незаменимое оборудование на ряде предприятий. Материал устройства устойчив к коррозии и отличается высокой теплопроводностью.

Схема графитового теплообменника

Особенности теплообменника

Разберемся, для чего нужен теплообменник. В устройстве две различные среды делятся между собой тепловой энергией. Горячая вода в одной емкости отдает свою температуру холодной жидкости, которая движется в другом резервуаре. А самым простым примером выступает система из двух стальных труб разного диаметра.

По меньшей двигается холодная вода. А небольшой участок этой трубы помещен в другую, большего диаметра. В последней находится горячая вода. И уже через короткое время температуры обеих жидкостей сравниваются.

Чтобы процесс протекал устойчиво и постоянно, воду заставляют двигаться (циркулировать). А придание потокам определенных скоростей позволяет свести к минимуму все потери тепла. Причем для нагрева сразу двух систем используется лишь один источник энергии.

Такое обустройство значительно повышает автономность жилища. А исключение из работы лишнего оборудования позволяет меньше зависеть от сетевых ресурсов. Тем самым снижая расходы в доме на энергоносители.

Теплообменник из нержавейки Источник s-ip.com.ua

На работоспособность всей системы влияет:

  • Модель устройства (конструкция).
  • Температурный режим.
  • Состояние системы.

Последний пункт относится к величине потерь тепла. За это отвечает поверхность труб, по которым двигается жидкость. Если на стенках образовалась накипь, то теплоотдача системы значительно понижается. На последнюю влияют и другие факторы, вплоть до простых жировых отложений.

В борьбе с потерями на первое место выступает профилактика засоров и загрязнений. Теплообменник для отопления оборудуется фильтрами, которые отсеивают посторонние частицы и взвесь. Также через определенные промежутки времени устройство должно проходить полную очистку от накипи и других отложений. Для этого его разбирают и промывают при помощи специальных средств.

Классификация устройств

Теплообменники для горячего водоснабжения делают или из стали, или чугуна. Последний способ более традиционный, поскольку еще не так давно нержавейка считалась дефицитным материалом. А применение обычного металла было нерентабельно. Потому систему очень быстро выводила из строя коррозия.


Теплообменник из чугуна Источник pechiexpert.ru

Но даже изобилие современных материалов не исключило производство чугунных моделей. Ведь их отливка отличается высокой скоростью и предельной простотой. И сегодня одинаковой популярностью пользуются, как обычные чугунные конструкции, так и более сложные модели из современной стали.

Чугун

Теплообменник из этого металла имеет очень хорошую продуктивность. А приобретают ее больше из соображения экономии, поскольку его стоимость гораздо ниже, чем у нержавеющих аналогов. Но приобретая чугунную конструкцию нужно быть готовым, что она имеет серьезные недостатки.

Поверхность отличается сильной хрупкостью. И любой серьезный удар попросту раскалывает ее. Трещины могут появиться и при термическом воздействии. Если в хорошо разогретую конструкцию подать напор холодной воды, то стены, скорее всего, не выдержат.

Такие повреждения уже не поддаются ремонту. Но в остальном материал способен к долгосрочной эксплуатации при бережном к нему отношении. И профилактического вмешательства требует не так часто, как нержавеющие аналоги.

Кассета теплообменника Источник termotactic.ru

Преимущества паяного пластинчатого теплообменника

Существует огромное количество вариантов отопительной системы. Однако большинство из них имеют водяной обмен тепла. Это наиболее качественный, популярный и недорогой вариант, который позволяет поддерживать оптимальную температуру помещения регулярно. Такое устройство наиболее актуально для частного дома или квартиры.

Теплообменник для системы отопления частного дома чаще всего предусматривает устройство, которое имеет поверхностный контакт. В таком случае имеется агрегат, который подогревается изнутри и через поверхность.

Принцип работы наиболее полно раскрывается в отопительной системе, которая имеет газовые, твердотопливные или электрические котлы. От нагревательного устройства по всей системе отопления направляется горячая вода, которая нагревается в аппарате.

Чтобы обеспечить бесперебойную работу устройства и увеличить срок его эксплуатации необходимо своевременно производить техническое обслуживание, прочистку и промывку агрегата.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
