Какие методы замера сопротивления теплого пола используются

Диагностика работоспособности системы включает визуальный осмотр и исследования я помощью мультиметра. Иногда достаточно оценить целостность всех элементов и комплектующих, чтобы сделать вывод о правильности функционирования конструкции. Но на практике часто встречаются скрытые поломки, которые невозможно идентифицировать без использования специализированного оборудования.

Сопротивление датчика температуры теплого пола является важнейшим параметром, который характеризует качество работы техники. Фиксация его показателей может дать ценную информацию, которая позволит сделать объективные выводы о поломке или неточности соединений. При визуальном осмотре выявляться следующие проблемы:

подгоревшие контакты;
отключенные элементы, подающие питание системе;
уровень напряжения на определенном участке цепи.

Для определения рабочего давления достаточно обратить внимание на соответствующий индикатор, который входит в состав терморегулятора. Некоторые модели предусматривают наличия дисплея, отображающего основные параметры работы. Приборная диагностика проводится после визуального осмотра

Для этого необходимо совершить отключение регулятора и замерить напряжение. При этом нужно проследить за тем, чтобы на обеих клеммах было значение напряжения на уровне 220 Вт. Проверка теплого пола тестером может в результате исключить наличие проблем с напряжением. В таком случае рассматриваются варианты с поломкой датчика, регулятора или самой системы теплого пола

Приборная диагностика проводится после визуального осмотра. Для этого необходимо совершить отключение регулятора и замерить напряжение. При этом нужно проследить за тем, чтобы на обеих клеммах было значение напряжения на уровне 220 Вт. Проверка теплого пола тестером может в результате исключить наличие проблем с напряжением. В таком случае рассматриваются варианты с поломкой датчика, регулятора или самой системы теплого пола.

Проверка сопротивления датчика мультиметром

Если пол исправен, но не функционирует, значит, причина неисправности заключается в другом. Существует метод, как проверить датчик теплого пола мультиметром, поскольку прибор является резистором, а значит, у него имеется собственное сопротивление.

Правда, показатели мультиметра во многом зависят от температуры пола. При температуре 5 градусов, он покажет 22 кОм, а при 40С – только 6 кОм. В общем сопротивление датчика теплого пола соответствовать должно заводскому параметру. Когда оно отличается от заявленной величины более, чем на 5 кОм или равно нулю, тогда датчик поломан и его следует заменить.

Методики выявления неисправностей

Проверить работоспособность установленной системы обогрева пола можно двумя способами:

Визуальный осмотр кабеля и элементов системы на видимые повреждения. Подходит для перегоревшего оборудования, отсутствия питания от сети или нарушения соединений в конструкции. Способ малоинформативен, поэтому приступают ко второму;
Использование мультиметра для проверки позволяет измерить показатели напряжения в сети. Регулятор снимается и особыми щупами замеряется напряжение. Если уровень напряжения 220В, то сбой работы вызван поломкой одного из элементов системы.

Определение сопротивления мультиметром

Исправность системы обогрева и холодный пол при этом значат неисправность вне конструкции. Есть способ узнать работу датчика теплого пола при помощи мультиметра – резистора с собственным сопротивлением.

Специалисты указывают на погрешность, связанную с температурой пола: 5 градусов тепла на мультиметре равны 22 кОм, а 40 градусов – 6 кОм. В любом случае, датчик и его сопротивление должны не выходить за рамки нормативов изготовителя, при отклонении в 5 кОм прибор признается сломанным и заменяется.

Диагностика терморегулятора

Визуальный осмотр прибора бесполезен, необходим мультиметр. Проверку начинают после определения проблем именно с терморегулятором – сначала отключают нагреватели, а затем запускают их до максимальной температуры.

Мультиметром измеряют клеммы без кабеля, если регулятор действует, то должно включиться реле и на приборе отразится напряжение. Регулятор устанавливается на минимальный обогрев, реле должно отключить систему и показания мультиметра падает и исчезает.

Пример ремонта терморегулятора с обгоревшими контактами

Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.

Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.

В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.

Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.

Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.

Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.

Проверка терморегулятора EASTEC RTC70 после ремонта

Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.

На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.

К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.

У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.

Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.

Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.

Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.

Как выявить проблемы

Прежде чем электричество поступит к нагревательным элементам, оно проходит через термостат. Это прибор, который регулирует подачу тока: если пол нагрелся до заданной температуры, происходит автоматическое отключение питания. При охлаждении – ток снова поступает.

У терморегулятора есть электронное табло, которое показывает напряжение, чтобы проверить, как он работает, необходимо:

демонтировать прибор;
с помощью мультиметра замерить напряжение, выставляя максимальную температуру пола – датчики должны показывать 220 В;
затем ручку реле нужно повернуть в обратное направление – выставить минимальную температуру – датчики должны показать отсутствие напряжения.

Таким образом, можно проверить работает ли реле и сам терморегулятор.

Для определения исправности греющего кабеля необходимо измерить его сопротивление. Делается это с помощью мультиметра, следующим образом:

Расчёт укладки теплого пола

значение сопротивления нужно разделить на напряжение – 220 В – получится величина тока, который проходит по системе;
величину тока нужно умножить на напряжение (220В) – получается мощность электрического пола, которая не должна отклоняться от заявленной производителем (указанной в паспорте системы) на 5%.

Если есть отклонения, они свидетельствуют о неисправности нагревательных элементов.

Устройство электрического кабеля

Чтобы обеспечить необходимой температурой для обогрева помещения, при обустройстве теплого пола прокладываются нагревательные провода, которые бывают нескольких типов. Резистивный тип создает температуру одинаковую на каждом участке кабеля и подает стабильное тепло на покрытие пола.

Но если на полу располагаются тяжелая бытовая техника и громоздкая мебель, то наблюдается теплообмен между материалом мебели и покрытием пола. Это приводит к чрезмерному и долгому нагреву кабеля и выходу его из строя.

Чтобы не поднимать покрытие пола для ремонта кабелей, надо проверить сопротивление нагревающих кабелей перед обустройством теплого пола.

В бирке кабеля дается показатель сопротивления, увеличение или уменьшение которого допускается на 5-10%.

Щупы мультиметра соединяют с проводами от теплого пола.

При этом мультиметр должен показывать уровень, обозначенный в документе кабеля.

Единый двужильный кабель представляет сетку из проводов, заглушенную с одной стороны. Такой вид используется при монтаже в цементную стяжку.

Расчет сетки делается с исключением площади, на которой расположена мебель с крупной бытовой техникой.

Если использованы два отдельных жила, то можно регулировать длину, сделав разрезы изоляции.

Сопротивление пленочного типа теплых полов, отличается от других систем обогрева. Состав пленочного пола состоит из цепи активных сопротивлений, которые, имеют небольшую толщину, они могут использоваться при обустройстве любых типов напольных покрытий.

Греющую пленку резать можно, но строго по указанным линиям.

Рекомендуем: Как устанавливается карбоновый тёплый пол?

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

греющего кабеля, который является источником тепловой энергии;
термодатчика, фиксирующего степень нагрева проводов;
терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Как проверить терморегулятор и реле

Терморегулятор является прибором, при помощи которого осуществляется настройка системы отопления и контроль над ее работой. В термостате чаще ломается реле или конденсатор.

Их ремонт обходится дорого, поэтому целесообразнее просто заменить весь прибор. Хотя есть одна причина, почему не греет пол — плохие контакты проводов с клеммами регулятора. Данную поломку легко устранить самостоятельно. Надо просто подтянуть винтовые соединения.

Приступая к тестированию термостата, нужно сначала проверить правильность подключения прибора по схеме. Если все нормально, то необходимо произвести отсоединение от регулятора нагревательных элементов, и проверить наличие напряжения на контактах.

Для этого, устанавливается минимальная температура и подаётся напряжение 220 Вт. Используя мультиметр, можно измерить напряжение в контактах, оно должно совпадать с тем, что на входе — 220.

После чего, необходимо убедиться в исправности реле. Поэтапная проверка состоит из следующих действий:

На термостате выставляется минимальное температурное значение.
Подаётся и замеряется напряжение, оно должно равняться 220 Вт.
Переводится тумблер в режим Вкл.
Выставляется на приборе максимальная температура, при этом должен прозвучать щелчок, то есть переключается реле — если прибор исправен. В этот момент давление на контактах, которое идёт к нагревателю должно быть 220 Вт.
Устанавливается ещё раз самая низкая температура, и опять реле должно отключить подачу напряжения.

Не греет теплый пол? Как определить причину.

Каким должно быть сопротивление электрического теплого пола

Теплый пол чаще всего выпускается в виде греющего кабеля или матов:

Нагревающие маты, представляют собой определенным образом уложенный и зафиксированный в таком положении греющий кабель. Кроме того, что у такого варианта значительно более простой монтаж, у него фиксированная мощность на метр квадратный, которая не меняется.

А вот мощность квадратного метра пола, сделанного обычным кабелем, может сильно различаться, в зависимости от того, как он размещен на поверхности, с какой плотностью, сколько сделано витков и какое между ними расстояние.

Если вы знаете, какой мощности комплект, замерив его сопротивление, вам не составит труда проверить его исправность и эффективность:

Достаточно воспользоваться законом Ома, а именно следующей формулой:

P=U2/R, где P, Ватт – мощность; U, Вольт – напряжение сети, обычно учитывается 220 Вольт; R, Ом — Сопротивление;

Пример: Таким образом, зная, что в стяжке залит греющий мат общей мощностью 800 Вт, а мультиметр показал сопротивление около 60 Ом, можно проверить насколько фактические показатели соответствуют заявленным:

P = 220 2/60= 806,7 Вт – что очень близко к номиналу, значит пол исправен.

Если же вы не знаете мощность установленной системы электрического обогрева, лишь примерно понимаете площадь поверхности, которую она отапливает и где установлена, диагностику нужно проводить следующим образом:

Неисправности теплого пола

Неисправность системы инфракрасного теплого пола маловероятное, но возможное событие. Чаще всего причиной этому является допущенная при монтаже ошибка. В данной статье мы рассмотрим способы обнаружения причины неисправности.

В первую очередь, необходимо определить неисправный элемент. Основные элементы, которые могут быть неправильно подключены или выйти из строя – непосредственно сам нагревательный элемент, соединительные провода, терморегулятор и датчики измерения температуры.

Основные элементы системы обогрева пленочного теплого пола

Убедитесь в том, что на терморегулятор подается питание и заданы верные настройки. Если питание подается, но эффекта нет, следующим шагом станет проверка правильности подключения проводов к терморегулятору. Воспользуйтесь руководством по эксплуатации или маркировкой контактов с обратной стороны термостата, и убедитесь что все контакты подключены верно. Если и здесь все в порядке, то переходим к проверке самих нагревательных элементов.

В большинстве случаев, нагревательная пленка выходит из строя по причине неквалифицированного монтажа. Это может быть ошибка в подсоединении проводов к пленке, их излом при укладке или неправильно рассчитанное сечение.

Есть два способа проверки исправности нагревательной пленки.

Замер сопротивления

Первый способ – это замер сопротивления пола и сопоставление его с указанным в паспорте. Значение сопротивления можно вычислить по формуле R=U/P . При использовании нескольких нагревательных элементов можно проверить сопротивление каждого по отдельности.

Признаки неисправности пленочного теплого пола:

Если показание прибора равно нулю, скорее всего в системе произошло короткое замыкание.
Если показание прибора равно бесконечности, в системе возможен обрыв греющего элемента.

В любом случае, при несоответствии замеренного сопротивления паспортному, причина неисправности лежит в пленке. Необходимо проверять целостность проводов и правильность их подключения к нагревательным элементам.

Подключение нагревательной пленки

Второй способ заключается в подключении питания к теплому полу напрямую, минуя терморегулятор. Если пленка начинает нагреваться, то проблема в терморегуляторе. В противном случае необходимо проверять пленку и подключенные к ней провода.

Внимание!

Все работы выполняются при отключенном электропитании! Контакты на терморегуляторе могут отличаться, руководствуйтесь инструкцией по эксплуатации и маркировкой на терморегуляторе.

Подключение пленки к сети без терморегулятора на длительное время может привести к ее выходу из строя. Если при подключении нагревательной пленки напрямую выбивает автомат, возможно короткое замыкание или неисправность автомата, в данном случае необходимо замерить сопротивление теплого пола, оно не должно стремиться к нулю.

Как проверить работоспособность терморегулятора

Неисправности терморегулятора могут быть связаны как с самим прибором, так и с выносным датчиком температуры.

При выходе из строя терморегулятора, чаще всего виновато реле либо конденсатор. Учитывая стоимость его ремонта, целесообразнее приобрести новый термостат. Для проверки работоспособности терморегулятора необходимо:

выставить на терморегуляторе минимальную температуру,
подать напряжение на терморегулятор и измерить его (должно быть 220 В),
перевести тумблер в положение ВКЛ (ON),
выставить на терморегуляторе максимальную температуру. При повышении температуры у исправного термостата слышится щелчок (переключается реле). Напряжение на контактах нагрузки (провода, идущие к нагревательным элементам) при этом должно быть 220 В.
при установке терморегулятора на минимальную температуру, повторно срабатывает реле, отключая подачу напряжения на контакты нагрузки.

Проверка датчика измерения температуры

Для проверки исправности датчика температуры пола необходимо при помощи мультиметра измерить его сопротивление. У каждого датчика есть заявленное заводское сопротивление, указанное в паспорте. При нагревании датчика температуры его сопротивление уменьшается. Если сопротивление отличается более чем на 5 кОм, либо равно 0, значит датчик неисправен и требует замены.

Примечание

В программируемых терморегуляторах при неисправности датчика температуры на панель выводится соответствующее сообщение.

Способ проверки системы пола

До того, как проверить теплый пол тестером на присутствие неисправностей, требуется определенная подготовка, которая заключается в необходимости удостовериться, что в доме имеется электроснабжение и есть подача на терморегулятор. Обычно бывает достаточно посмотреть на лампочку-индикатор, расположенную на этом устройстве.

При наличии электротока требуется проверить настройку температуры. Иногда случается, что регулятор стоит на минимальном значении – по этой причине кажется, что система не функционирует. Чтобы не допустить подобное недоразумение, следует внимательно осмотреть устройство.

Если удалось убедиться, что электричество подается, уровень температуры выставлен правильно, но пол остается холодным, нужно переходить к более серьезным способам диагностики.

При наличии знаний об электричестве и о том, как диагностировать теплый пол мультиметром, можно сделать проверку самостоятельно, для чего также потребуется отвертка. Мультиметр можно заменить индикатором напряжения, но он не совсем информативен при необходимости точной диагностики.

В некоторых случаях требуется проверка приобретенному оборудованию. Но при этом нужно учитывать, что электрокабель, который не покрыт стяжкой, на воздухе не включают. До заливки его можно проверять, но подавать питание разрешается всего на 5 минут и не больше и провод следует размотать.

Как проверить терморегулятор и реле

После чего, необходимо убедиться в исправности реле. Поэтапная проверка состоит из следующих действий:

На термостате выставляется минимальное температурное значение.
Подаётся и замеряется напряжение, оно должно равняться 220 Вт.
Переводится тумблер в режим Вкл.
Выставляется на приборе максимальная температура, при этом должен прозвучать щелчок, то есть переключается реле — если прибор исправен. В этот момент давление на контактах, которое идёт к нагревателю должно быть 220 Вт.
Устанавливается ещё раз самая низкая температура, и опять реле должно отключить подачу напряжения.

Не греет теплый пол? Как определить причину.

Watch this video on YouTube

Проверка при возникновении неисправности

В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.

Отсутствие нагрева по всей площади пола

В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.

Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.

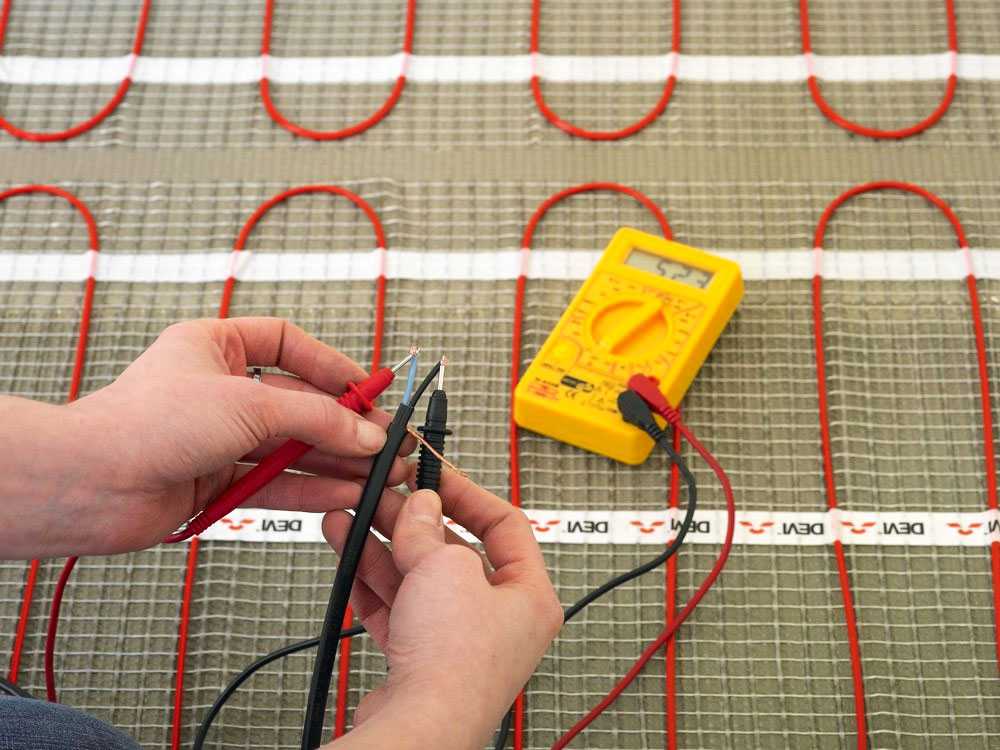

Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.

На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:

Температура нагрева теплого пола не регулируется

Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:

неисправность в цепях регулятора температуры;
неисправен датчик температуры.

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:

Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.
