Плоские батареи отопления: плюсы, минусы и производители

Виды радиаторов отопления и их сравнительные характеристики

Размер отопительного устройства — весомая характеристика, на которую обращают внимание при выборе, так как определяет мощность и занимаемое в помещении пространство

Стандартные

Помимо размеров радиаторы отопления различаются ещё и по материалу изготовления.

Фото 1. Биметаллические радиаторы стандартного размера. Подобные приборы обычно устанавливают в квартирах.

Чугунные

Распространённые в советское время отопительные системы, которые остаются в коммунальных квартирах и в XXI веке — чугунные батареи. Характеристики стандартных чугунных изделий:

средняя высота — 50—60 см.;
длинна одной секции — 7—8 см.;
предел мощности — 0,15—0,17 кВт;
рабочее давление — 9—10 атмосфер.

Алюминиевые пластинчатые

Материал таких обогревателей быстро передаёт тепло от жидкости в помещение.

Кроме того, эти устройства куда легче чугунных систем отопления, а плоские пластины корпуса выглядят намного современнее. Но габариты у них похожи, отличия выявляются в технических характеристиках:

средняя высота — 60—70 см.;
длинной одной составной части — 7—8 см.;
тепловой потолок — 0,17—0,19 кВт;
рабочее давление — 16 атмосфер.

Биметаллические

Эти радиаторы внешне не отличаются от алюминиевых, так как корпус выполнен из того же материала, но внутри них размещаются стальные трубки, которые защищают конструкцию от гидроударов, высокого давления и улучшают теплопроводность.

Характеристики стандартных моделей:

высота секции и, соответственно, целого изделия — 40—50 см.;
длина составной части — 8 см.;
максимальная мощность — 0,19—0,21 кВт;
выдерживаемое давление при работе — 20—35 атмосфер.

Фото 2. Конструкция биметаллического радиатора отопления. Стрелками указаны составные части прибора.

Чугунные

Поскольку такие изделия выпускались по строгим нормативам, то и размеры у них не отличаются разнообразием. Аккуратные чугунные радиаторы небольших размеров создают на заказ методом фигурного литья. Габариты и значения:

высота секции — 40—50 см.;
длина составной части — 5—6 см.;
тепловой потолок — 0,09—0,11 кВт;
рабочее давление — 9 атмосфер.

Фото 3. Низкий радиатор, изготовленный из чугуна. Прибор белого цвета с достаточно современным дизайном.

Алюминиевые

Небольшие алюминиевые радиаторы встречаются куда чаще, так как производство ведётся не так давно и технологии продолжают совершенствоваться. Малый размер определяет сферу их использования: такие устройства устанавливаются в детских садах, подсобных помещениях, отапливаемых гараж, мансардах и верандах. Характеристики:

высота — 50 см.;
длина секции — 6—7 см.;
температурный максимум — 0,11—0,13 кВт;
давление при работе — до 16 атм.

Биметаллические

Сфера применения биметаллических обогревателей малых размеров ограничивается той же категорией типов помещений, что представлены и у алюминиевых устройств.

Дополняет список разве офисные помещения на значительной высоте — из-за высокого давления в трубах небоскрёбов и бизнес-центров. Характеристики:

высота изделия — 30—40 см.;
длина одной секции — 6—7 см.;
потолок мощности — 0,12—0,14 кВт;
выдерживаемое давление при работе — до 28—32 атмосфер.

Чугунные

Тут размеры изделий из чугуна мало чем отличаются от других категорий: все заводские модели стандартны по размерам, так как производились по ГОСТам.

Приобретаются высокие чугунные радиаторы в специализированных литейных мастерских (не так уж и дешёво). Характеристики приборов данного вида:

высота корпуса отопительной системы — 80—90 см.;
длина одной секции — 7—8 см.;
температурный потолок — 0,18—0,21 кВт;
максимальное давление — около 9—12 атмосфер.

Алюминиевые

Тут выбор намного шире: для тесных помещений, куда не влезут длинные радиаторы, лучше приобрести узкие, но высокие алюминиевые модели. Они, как правило, имеют всего 4 составные части, но это полностью компенсируется их длиной. Характеристики:

Высота изделия — до двух метров.
Длина секции — около 10—12 см.
Максимальная мощность — 0,40—0,45 кВт.
Давление ~ 6 атмосфер.

Внимание! Такой тип радиаторов категорически запрещено использовать в системах центрального теплоснабжения — батарея просто не выдержит такого давления

Биметаллические

Стальной сердечник биметаллических батарей не позволяет сделать их очень высокими, так как циркуляция воды по нему будет затруднена.

Однако даже меньших вдвое размеров, сравнивая с полностью алюминиевым собратом, хватает, чтобы обогреть просторное помещение. А значение уровня максимального давления просто поражает:

Высота отопительной системы ~ 80—90 см.
Длина составной части — 7—8 см.
Тепловой потолок — 0,18—0,22 кВт.
Рабочее давление — от 20 до 100 атмосфер.

Особенности выбора устройства для отопления дома

Если нужно сэкономить место, выбирают плинтусные радиаторы При покупке обогревательного прибора необходимо учитывать несколько факторов:

Материал изготовления. Алюминиевые отличаются легким весом, совместимостью с любым теплоносителем. Биметаллические меньше подвергаются коррозии, а у чугунных — самый высокий показатель теплоемкости.
Конструкцию. Секционные варианты легко подобрать под параметры окна за счет возможности удаления или добавления элементов. Панельные быстро нагреваются и легко устанавливаются. Трубчатые отличаются стойкостью к колебаниям давления и выдерживают нагрузку до 20 атм.
Габариты и характеристики. Высота напольных устройств – от 14 до 50 см, а длина – до 2 м. Они рассчитаны на давление до 15 атм. и температуру воды до 110 градусов.
Способ нагрева и форма. Водяные батареи греются от теплоносителя, оснащаются регуляторами температуры. Электрические могут работать совместно с системой «теплый пол», а комбинированные функционируют от отопительной линии и электросети.

Характеристики секционных типов батарей отопления и их сравнение

Чугунные секционные радиаторы. Рассматривая типы батарей отопления, следует отметить, что именно приборы из чугуна известны потребителям давно, со времен Советского Союза. Их в те годы устанавливали повсеместно – в жилых, производственных и общественных помещениях.
Конструкционное решение чугунных секционных радиаторов позволяет прогревать их до высоких температур. За счет особенностей чугуна как материала изготовления батарей, они продолжительное время отдают тепло и поэтому им в те годы отводились лидирующие позиции среди отопительных приборов, теплоотдача чугунных радиаторов достаточно хорошая.
Правда, чугунные радиаторы необходимо прогревать до нужной температуры более долго, а для этого требуется большее количество топлива или энергоносителя. В целях экономии денег не все потребители выбирают для установки чугунные изделия.
Внешний вид современных радиаторов из чугуна претерпел незначительные изменения при тех же технических характеристиках. Одна секция способна обогреть около двух «квадратов» площади. В продаже даже можно встретить дизайнерские модели, которые могут стать украшением комнаты.
Поскольку для нагрева чугунных приборов необходимо большое количество топлива, их не устанавливают, если планируют использовать дорогостоящие источники энергии, например, электричество. Выбирают более экономичные отопительные радиаторы, среди которых батареи из алюминия.
Алюминиевые секционные радиаторы. Данные приборы считаются современной альтернативой чугунным приборам, поскольку они меньше весят и менее теплоемкие. Алюминиевые секционные изделия тепло отдают не хуже чугуна и быстро прогреваются до нужной температуры (подробнее: «Как выбрать алюминиевые радиаторы отопления: технические характеристики»). Благодаря эстетичному и аккуратному внешнему виду отлично вписываются в современный интерьер.
Одна алюминиевая секция обогревает один «квадрат» помещения. Если установить такие батареи самостоятельно, с монтажом без особых проблем можно справиться своими силами, поскольку они намного легче изделий из чугуна. По мнению специалистов, если сделать сравнение батарей отопления для частного дома, то явными лидерами сейчас стали алюминиевые секционные радиаторы.
Биметаллические радиаторы. Внешне такие отопительные батареи похожи на алюминиевые приборы. Биметаллические радиаторы отопления в разрезе можно посмотреть на фото. В них соединены элементы из стали и алюминиями. По причине изготовления из двух сплавов данные приборы получили название биметаллические.
Когда смотришь на биметаллический радиатор отопления в разрезе, то внутри его виден теплопроводный канал из нержавеющей стали. Благодаря такой конструкции, прочность приборов значительно возросла. А теплопроводность биметаллических радиаторов больше чем алюминиевых. Эти обогревательные изделия можно устанавливать с теплоносителем класса эконом. Одна секция такого радиатора снабжает теплом 1,4 «квадрата» площади. Биметаллические радиаторы имеют незначительный вес, а их монтаж аналогичен установке алюминиевых батарей.

Производители плоских батарей отопления

На отечественном рынке представлена преимущественно зарубежная продукция – изделия компаний Kermi, Zehnder и Buderus.

Kermi

Плоские модели здесь предлагаются в двух вариациях – с гладкой (серия Plan) либо рифленой (серия Profil) фронтальной поверхностью, в два слоя окрашенной катафорезным способом. Боковые и верхние решетки можно снять, чтобы очистить изделия от пыли. Немецкие модели выпускаются в следующих разновидностях:

вентильные модификации ThermX2. В зависимости от мощности внедряются разные виды регулирующей арматуры;
плоские небольшие батареи ThermX2 Kompakt универсальны, их преимущественно эксплуатируют в условиях низких температур;
гигиеническая линейка Kompakt Hygiene имеет двойной лаковое покрытие, она распространена в больницах, так как за счет защитного слоя и простого исполнения позволяется использовать дезинфицирующие растворы.

Батареи отопления Kermi

Продукция реализуется в высоком ценовом сегменте, проявляет эффективную теплоотдачу.

Zehnder

Производитель из Германии помимо классических вариаций предлагает линейки с нестандартными размерами, формой, исходными материалами. Распространены модели с принтованными зеркалами, декорированной под дерево и камень лицевой панелью, картинами. Предлагаются вертикальные и горизонтальные приборы с угловым и радиусным исполнением.

Серия Plano имеет сдержанный дизайн, в батареи встроены конвективные ламели. Nova Mirror – ультрамодные плоские изделия с небольшой глубиной и встроенным зеркалом, оптимальны для узких помещений.

Buderus

Одна из специализаций концерна – производство плоских стальных радиаторов с нижним (серия Logatrend VK-Profil) и боковым подключением (Logatrend K-Profil). Модели привлекают высоким КПД, непревзойденным качеством сварных швов. Комплектация включает вентили, предназначенные для 1- и 2-трубных систем. Гарантия производителя – от 5 лет.

Если сравнивать ценовые диапазоны продукции трех компаний, наиболее доступны плоские радиаторы Buderus, в то время как верхний предел наблюдается у серии Plano бренда Zehnder.

Отопление в плинтусах

Относительно недавно появился новый и самый низкий способ создания отопления. В этом случае теплоснабжающая конструкция состоит из медных трубок, оребренных пластинами, благодаря которым увеличивается теплоотдача. По ним циркулирует вода.

Трубки прокладывают по периметру комнаты и прикрывают особыми металлическими плинтусами. Подобная отопительная конструкция обладает самыми маленькими размерами. В ширину она составляет 30 миллиметров, а высоту имеет в пределах 100 –200 миллиметров (в зависимости от мощности системы).

Отопление в плинтусах имеет преимущества:

Большие возможности для воплощения дизайнерских решений в интерьере.
Равномерное распределение теплых потоков вдоль стен.

Когда создается в помещении уникальный дизайн, именно низкие радиаторы для витражных окон позволяют правильно и красиво вписать отопительную систему в интерьер.

Что это такое

В первую очередь стоит ознакомиться с положительными характеристиками плоских батарей:

Благодаря плоской форме прибора экономится полезное пространство в доме.
Небольшая толщина батареи позволяет применять более тонкие подоконники, что используется в отдельных интерьерных стилях.
Чем меньше площадь поверхности, тем меньше на ней собирается пыли и грязи.
Плоская форма существенно упрощает чистку радиатора от загрязнений. Аналогичная процедура на секционной батарее занимает куда больше времени.
Внешне прибор отличатся привлекательностью и оригинальностью, напоминая красивую белую панель. Это дает возможность отказаться от дополнительных декоративных экранов.

Также важно выяснить, насколько хорошо плоский однорядный радиатор отопления обогревает окружающее пространство. Как известно, площадь обогревающей поверхности напрямую влияет на КПД прибора

Первое впечатление от внешнего осмотра: за счет сокращения площади радиатора уменьшается и его теплоотдача. Однако это совсем не так: в конструкции используются некоторые хитрости, позволяющие прибору занять лидирующие позиции на рынке.

Что такое плоские радиаторы отопления

Начинать говорить о плоских батареях отопления надо с их размера глубины. Точного показателя, который бы обозначал тонкость прибора, не существует. Это в основном определяется на глаз. К примеру, за стандарт можно взять чугунный радиатор – это обычная конструкция. Все, что будет меньше его глубины в два раза, и можно отнести к плоским радиаторам отопления.

Если сделать обзор всех существующих моделей, то под этот стандарт подходят только стальные панельные батареи. Их и будем рассматривать. Почему так получается, что панельные конструкции имеют небольшую толщину? Все дело в технологии их изготовления.

Как можно промыть батарею отопления

Это приборы, изготавливаемые из стальных штампованных листов. В основе формы лежит именно цельный лист с достаточно большой площадью заглубления. То есть это не секционная конструкция, а плоская во всю площадь самого отопительного прибора. Именно этим и достигается повышение тепловой отдачи. Но при этом глубина каждой панели не очень большая, а соответственно объем теплоносителя, используемого в системе отопления, в самом плоском радиаторе будет небольшим. Такое соотношение имеет несомненный плюс – небольшой расход топлива на нагрев теплоносителя. То есть эти две величины находятся в прямо пропорциональном соотношении.

Производители пошли дальше. Они не стали зацикливаться на приборах с чисто панельной формой, ведь, как было сказано выше, такая форма обладает сниженной мощностью. Для увеличения данного показателя были сделаны дополнения к самой конструкции в виде системы оребрения, так называемые конвекционные ребра. Их приваривают по всей площади батареи методом точечной сварки. Основная форма ребер – трапециевидная.

Типы плоских радиаторов

Классификация плоских радиаторов у всех производителей одна и та же. Всего существует пять типов: 10, 11, 12, 22 и 33. Чем они отличаются друг от друга?

Тип 10 – это просто штампованная панель без излишеств. Если говорить о категории «самые тонкие радиаторы отопления», то этот тип является основой данной категории. Тоньше его на рынке вы не найдете. Давайте рассмотрим типаж на примере радиаторов «Керми». Так вот тип 10 имеет глубину 46 мм.
Тип 11 – это одна панель с одним слоем системы оребрения. Глубина данной модели составляет 59 мм. Спокойно и его можно отнести к категории «плоских».
Тип 12 – это две панели, между которыми установлены конвекционные ребра. Его толщина – 64 мм.
Тип 22 – это конструкция, состоящая из двух панелей и двух систем оребрения, которые расположены между плоскостями панель. Глубина – 102 мм.
Тип 33 – это три панели. Между двумя первыми установлены два слоя ребер, между второй и третьей один слой. Глубина 157 мм.

У остальных производителей размер глубины может варьироваться в том же диапазоне с небольшими отклонениями в ту или другую сторону. Отклонения незначительные, так что размеры радиаторов отопления «Керми» можно взять за основу нашего разбора.

Внимание! Все типы стальных панельных батарей отопления, кроме типа 10, снабжаются защитными боковыми стенками и верхней решеткой. Это улучшает внешний вид прибора, но увеличивает его стоимость. И еще один момент, конвекционные ребра – это реальный сборник пыли, который чистить очень затруднительно

И еще один момент, конвекционные ребра – это реальный сборник пыли, который чистить очень затруднительно.

А вот теперь давайте выберем из этого типажа те отопительные приборы, которые могут войти в категорию «плоских». Начнем с того, что глубина чугунного радиатора ЧМ-140 – 140 мм. От этого и будем отталкиваться.

Можно сразу же определить, что три первых типа, а это 10, 11 и 12, являются тонкими. А вот 22 и 33 в данную категорию не входят. То есть получается так, что не все панельные радиаторы отопления из стали можно считать плоскими.

Конструкция

Плоские радиаторы отопления состоят из двух пластин, выполненных методом штамповки и сваренных между собой. Между такими пластинами есть пространство (канал) – именно здесь будет циркулировать теплоноситель. Чтобы соединить батареи с отопительной системой, есть специальные патрубки. С помощью определенных видов соединений можно сформировать плоские тонкие радиаторы отопления из двух-трех пластин.

Именно поэтому мощность прибора, который имеет ребра, будет больше практически на 60%. Но пыли на таких изделиях будет также больше, поэтому их ставят в помещениях, которые имеют высокие санитарные требования.

Панельный радиатор отопления в разрезе

Чтобы правильно классифицировать пластинчатые радиаторы отопления, применяются специальные обозначения цифрами, которые являются едиными для большинства производителей таких изделий. Первая цифра – это количество пластин, вторая – количество пластин, которые имеют конвекционные ребра:

10 – одна пластина без конвекционных ребер.
11 – одна пластина с конвекционными ребрами.
21 – две пластины, одна из них имеет конвекционные ребра.
33 – три пластины и каждая имеет конвекционные ребра.

Тонкие радиаторы отопления, которые представлены выше, также дополнительно снабжают боковыми корпусами с решетками наверху. Обычно они имеют белый цвет.

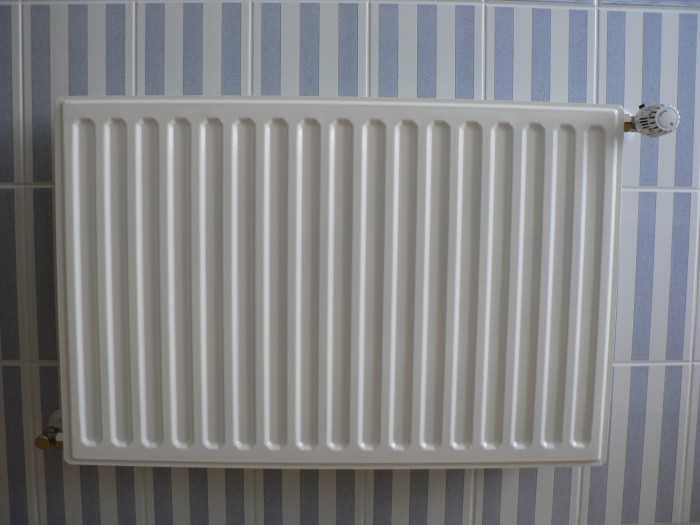

Белая плоская батарея отопления

Если говорить о стандартном комплекте поставки, то в него входит набор крепежных элементов для кирпичных стен. Если стены у вас другие, то придется покупать отдельно все крепежи, которые требуются, чтобы поставить батареи отопления узкие.

Обычно узкие радиаторы отопления подключают или прямо к стояку отопительной системы, или с использованием специальной арматуры.

Помимо этого, существуют также такие батареи, у которых есть сразу комплект для соединения с термостатическим клапаном. С помощью такого вкладыша с термостатической головкой делается регулирование скорости воды в изделии. Такой комплект подключается, как правило, с правой стороны, однако по специальному заказу производитель может создать батарею с комплектом для установки с левой стороны.

Плоский вертикальный радиатор с подключением посередине

Некоторые производители имеют в ассортименте такие горизонтальные радиаторы отопления узкие, которые можно подсоединить к отопительной системе посередине – с клапанным вкладышем или без него. Если радиаторы отопления имеют интегрированный комплект, то они будут готовыми для подсоединения с отопительной системой снизу, когда трубы спрятаны под пол. Также применяются специальные соединительные элементы с трубами, которые прячут в стену. Такие трубопроводы не будут портить внешний вид помещения, которое отапливается.

Для системы отопления стандартного типа, когда трубы идут на стене или в ней, то применяются пластинчатые батареи отопления с боковым подключением. Для системы с трубопроводом в полу – подключение снизу.

Стальные радиаторы панельного типа

Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.

Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:

основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы. По ним в процессе обогрева помещения циркулирует горячий теплоноситель;
с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;
конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;
радиатор отопления стальной панельный может иметь разнообразные габариты. У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.

Согласно вариантам подключения, панельные радиаторы бывают:

с боковым подключением;
с нижним подсоединением;
с универсальным подключением.

По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.

Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:

рабочее давление в интервале 6 – 8,5 атмосфер;
давление опрессовочное не превышает 13 атмосфер;
максимальная температура носителя тепла не больше 110 – 120 °C.

То, что опрессовочное давление имеет низкие показатели, является причиной того, что специалисты в области теплотехники не рекомендуют устанавливать стальные панельные батареи в многоэтажных зданиях.

Вывод

Удобство и практичность описанными нами моделей неоспоримы во многих случаях, но только вам решать, стоит ли использовать подобные приборы отопления в своих жилищах или нет. Самый оптимальный вариант – рекомендации специалиста, который по месту сможет оценить обстановку и вынести свой вердикт (в большинстве случаев это касается частных загородных строений).

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Панельные радиаторы

Кто хотя бы раз посещал специализированный магазин, торгующий отопительным оборудованием, может оценить все разнообразие предлагаемых на рынке приборов отопления. Это на самом деле огромный ассортимент, который позволяет сделать выбор на вкус потребителя. Не зря же говорят, что спрос рождает предложение. Так вот к современным радиаторам отопления этот постулат имеет непосредственное отношение. Но тема нашей статьи — плоские радиаторы. Почему они так называются, и зачем они вообще нужны? На эти и другие вопросы и будем отвечать.

Начнем со второго вопроса, который определяет предназначение плоской конструкции. Здесь несколько позиций:

Уменьшение размеров отопительного прибора — увеличение свободного пространства помещения. Особенно это относится к подоконнику. С плоскими радиаторами его ширина резко уменьшается. Плохо это или хорошо, каждый решает сам, но дизайнеры от этого в восторге. Появляется возможность экспериментировать.
Сама отопительная батарея — это своеобразный сборник пыли. Уменьшая ширину прибора, мы сокращаем плоскость, на которой пыль оседает.
Добавим, что плоские батареи являются обладателями презентабельного внешнего вида. Во всяком случае, они существенно отличаются от секционных моделей.

А вот теперь самый главный вопрос, связанный с теплоотдачей данного типа радиаторов. Насколько этот показатель уменьшается? Ведь не секрет, что размеры отопительной батареи влияют на величину тепловой отдачи. Чтобы досконально разобраться в этом вопросе, необходимо понять, что такое плоские отопительные приборы.
