Вакуумные солнечные коллекторы для отопления дома и гвс

Преимущества комбинированного отопления

Комбинированное отопление дома является надёжным и универсальным. Работа на нескольких видах энергоносителей гарантирует комфорт и тепло.

Комбинированные схемы также дают возможность выбирать — чем отапливать дешевле.

Наличие в системе отопления разных видов радиаторов — настенных батарей и тёплого пола — позволяет снизить температуру жидкости в системе отопления. При большом количестве излучателей температура в радиаторах может быть на 20-30°C ниже без ущерба для домашнего комфорта.

Установка в квартире или доме

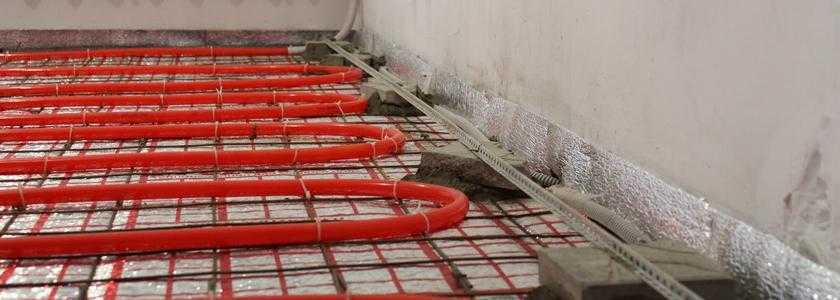

Обустроить подогрев пола в качестве дополнительного отопления можно как в квартире, так и в частном доме. Однако подключение его к радиаторам центрального отопления требует согласования с теплосетью. Оно приводит к увеличению объёма излучателей в общей системе, и может сказаться на качестве отопления соседей. Поэтому подключать полы к центральному теплоснабжению можно не во всех квартирах.

Что касается частного сектора — здесь хозяин жилья может переделывать систему отопления на своё усмотрение. Тут работа котла и излучателей — полностью автономна. Она не требует дополнительных согласований с теплосетью. Поэтому подключения выполняется быстрее и проще.

“Зеленые” технологии получения тепла

В среднем 1 м2 поверхности земли получает 161 Вт солнечной энергии в час. Разумеется, на экваторе этот показатель будет во много раз выше чем в Заполярье. Кроме того, плотность солнечного излучения зависит от времени года.

В Московской области интенсивность солнечного излучения в декабре-январе отличается от мая-июля более чем в пять раз. Однако современные системы настолько эффективны, что способны работать практически всюду на земле.

Современные гелиосистемы способны эффективно работать в пасмурную и холодную погоду до -30°С

Задача использования энергии солнечной радиации с максимальным КПД решается двумя путями: прямой нагрев в тепловых коллекторах и солнечные фотоэлектрические батареи. Солнечные батареи вначале преобразуют энергию солнечных лучей в электричество, затем передают через специальную систему потребителям, например электрокотлу.

Тепловые коллекторы нагреваясь под действием солнечных лучей нагревают теплоноситель систем отопления и горячего водоснабжения.

Галерея изображений

Фото из

Солнечные коллекторы – основные поставщики подготовленного к использованию теплоносителя в системы отопления загородных домов

Коллектор представляет собой систему трубок, незакрытых или закрытых темной, усиливающей эффект поглощения солнечных лучей поверхностью

Трубки открытых солнечных приборов изнутри покрыты составом, привлекающим к себе солнечные лучи и усиливающим действие

Трубчатые разновидности коллекторов применяются в подогреве всех видов теплоносителей, задействованных в системах отопления

В наших широтах тепла, поступающего в результате переработки солнечной энергии, недостаточно для полноценной работы отопления. Повысить производительность поможет концентрическая форма и крупногабаритная лупа

Модификации солнечных коллекторов, позволяющие привлечь наибольшее количество солнечных лучей, выпускаются в виде вогнутых концентраторов с зеркальным отражателем

Модели, используемые для получения переработанной солнечной энергии в больших масштабах, оснащают устройствами “слежения” за движением солнца

Усиливают производительность системы не только с помощью изменения формы и использования устройств движения. В основном повышают, увеличивая приемную площадь

Солнечный коллектор на крыше дома

Прибор с поглощающей поверхностью

Открытый вакуумный солнечный коллектор

Для воздушного и парового отопления

Линза для повышения производительности прибора

Коллектор концентратор с отражателем

Промышленная модель с устройством движения

Мощная группа коллекторов-концентраторов

Тепловые коллекторы бывают нескольких видов, в числе которых открытые и закрытые системы, плоские и сферические конструкции, полусферические коллекторы концентраторы и многие другие варианты. Тепловая энергия, полученная с солнечных коллекторов используется для нагревания горячей воды или теплоносителя системы отопления.

Промышленность в широком ассортименте производит коллекторные системы для включения в независимую отопительную сеть. Однако простейший вариант для дачи несложно сделать собственноручно:

Галерея изображений

Фото из

Самодельный закрытый солнечный коллектор

Змеевик коллектора из медных трубок

Методы усиления эффективности

Использование жестких водопроводных труб и фитингов

Пластиковые бутылки в изготовлении коллекторов

Воздушный солнечный коллектор из металлических банок

Полимерные трубы в самостоятельном производстве

Несмотря на явный прогресс в разработке решений по собиранию, аккумулированию и использованию солнечной энергии, существуют достоинства и недостатки.

На какую помощь можно рассчитывать от государства при установке солнечных батарей для отопления частного дома

Если вы владелец частного сектора и у вас появилось желание снизить затраты на обслуживание своего дома, в частности на отопление – вы можете смело рассчитывать на помощь от государства. В зависимости от страны в которой вы живете, вам могут быть предложены некоторые способы компенсации ваших затрат из местного или федерального бюджета. Вам может быть выделена помощь в виде:

• частичной компенсации затрат на саму установку системы;
• государство в лице органа, занимающегося обслуживанием электросетей, выкупает у вас “Зеленую Энергию” по завышенной цене.

Мы расскажем вам о наиболее выгодном, втором варианте.

Её особенность заключается в том, что вы постоянно торгуете электроэнергией с государством туда-сюда. В светлое время суток, когда солнце находится на пике своей активности – ваши солнечные батареи вырабатывают повышенное количество электроэнергии, которой полностью хватает на ваши затраты, а излишки вы “отдаете” назад в общую электросеть, в этом случае вы выступаете как производитель и продавец энергии. Ночью, когда ваша выработка на нуле – вы покупаете энергию обратно из сети для своих нужд: для обогрева дома, для подогрева воды в кране, для стиральной машинки, для освещения. Этот процесс повторяется изо дня в день и по итогу месяца у вас остается либо положительный, либо отрицательный баланс КилоВатт на счетчике, в зависимости от мощности солнечных батарей, которые вы установили. Если за прошедший месяц вы выработали больше КВт/ч, чем израсходовали – остаток КВт/ч выкупает у вас государство примерно за 12 евроцентов, это так называемый “Зеленый Тариф”. Эти деньги приходят вам на карточку и с их помощью вы компенсируете расходы, которые вы понесли на установку этой системы. Конечно в данном случае нужен специальный счетчик, который регулирует кто-кому и что продает, но при этом вы экономите на аккумуляторах, которые устанавливались в таких системах ранее и требовали к себе повышенного ухода при огромной стоимости! Сейчас же вашим “аккумулятором” выступают городские электросети, которые могут выкупить у вас бесконечное количество электроэнергии!

В любом случае, вам необходимо обратиться в компанию, которая занимается обслуживанием и поставкой электричества в ваш дом, для уточнения деталей. Это настолько стремительно развивающийся рынок, что условия тут могут меняться по несколько раз в месяц!

Преимущества и недостатки системы

• высокая энергетическая эффективность;
• надежность;
• длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Солнечные коллекторы открытого типа

Конструкция открытых солнечных коллекторов выполнена в виде системы трубок, незащищенных от внешних воздействий. Внутри этой системы циркулирует теплоноситель, который нагревается непосредственно от солнечных лучей. Трубки фиксируются на несущей панели в виде змейки или с параллельной укладкой рядов и выходят к патрубку. Трубки могут заполняться водой, газом, воздухом или антифризом.

Отсутствие изоляции на трубках системы не позволяет сохранять полученную солнечную энергию, поэтому такие системы имеют очень низкий КПД. Их основное использование приходится на нагревание воды в бассейнах и душах в летнее время. Чаще всего коллекторами открытого типа пользуются жители теплых и солнечных регионов, где температура воздуха и нагреваемой воды не имеет существенных перепадов. Наибольшая эффективность работы была отмечена в солнечную погоду при отсутствии ветра.

Как и из чего сделать воздушный коллектор

Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.

Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора

Вычисления выполняются следующим образом:

• каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;

для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².

Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².

Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора

Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.

В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.

Материалы для изготовления коллектора

Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:

• Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.

Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.

Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.

Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.

Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.

Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.

Как сделать солнечный обогрев в своем доме

Для начала следует учесть, что гелиосистема не устанавливается одна по себе. Для нормального обогрева здания потребуется ее одновременная работа с отопительным котлом.

Необходимо изначально установить основной источник тепла — котел, из расчёта 100% покрытия всех теплозатрат здания. Только после этого приступают к расчету коллекторов.

Расчет гелиосистемы

Теплоотдача у водогрейных вакуумных и панельных коллекторов, а также воздухонагревателей, использующих энергию солнца разная. Соответственно нет единой системы расчетов. Для удобства можно воспользоваться специальными онлайн калькуляторами.

Примеры самостоятельных расчетов:

• Воздушные гелиосистемы — дадут 1,5 кВт тепловой энергии на каждый 1 м² поверхности коллектора. Дом на 100 м² будет полноценно отапливаться при помощи 4 воздухонагревателей, общей площадью 8 м².

Вакуумный трубчатый коллектор — 15 трубок дадут в общей сложности 4,8 кВт/час. Для комфортного проживания одного человека потребуется от 2-4 кВт/час тепла. Дальнейшие расчеты выполняются по количеству проживающих в одном доме.

Таблица выбора бойлера косвенного нагрева и площади солнечного коллектора:

Объем накопителей (л)	300	400	500	750	1000	1500	2000
Площадь коллекторов (м²)	Температура в накопителе (°С)
1	19	16	15	13	13	12	11
2	27	23	20	17	15	13	13
3	36	29	26	20	18	15	14
4	44	36	31	24	20	17	15
5	53	42	36	27	23	19	16
6	62	49	41	31	26	20	18
7	70	55	46	34	28	22	19
8	79	62	51	38	31	24	20
9	88	68	57	41	33	26	22
10	95	75	62	44	36	27	23
11	95	81	67	48	38	29	24
12	95	88	72	51	41	31	26
13	95	94	77	55	44	32	27
14	95	95	82	58	46	34	28
15	95	95	88	62	49	36	29
16	95	95	93	65	51	38	31
17	95	95	95	69	54	39	32
18	95	95	95	72	57	41	33
19	95	95	95	76	59	43	35
20	95	95	95	79	62	44	36
21	95	95	95	82	64	46	37
22	95	95	95	86	67	48	38
23	95	95	95	89	69	50	40
24	95	95	95	93	72	51	41
25	95	95	95	95	75	53	42
26	95	95	95	95	77	55	44
28	95	95	95	95	82	58	46
30	95	95	95	95	88	62	49
33	95	95	95	95	95	67	53
35	95	95	95	95	95	70	55
45	95	95	95	95	95	88	68
60	95	95	95	95	95	95	88

{banner_downtext}Стоимость коллекторов российского производства начинается от 15 тыс. руб. Аналоги, изготовленные в странах ЕС нередко достигают 40-50 тыс. руб. (указана стоимость комплекта). Учитывая общую цену нужно учесть, что для автоматизации солнечного отопления от панелей и трубчатых водонагревателей нужно установить блок управления, контроллер температуры, подключить бойлер косвенного нагрева, сделать обвязку, позволяющую одновременно работать котлу и коллекторам. Конечная стоимость «под ключ» будет зависеть от общей конфигурации отопительной системы.

Монтаж солнечной системы отопления дома

Существует несколько общих рекомендаций, облегчающих подключение гелиоколлекторов:

• Оптимальным считается размещение на крыше, за исключением воздушных обогревателей, для них рекомендуется установка на стену, направленную на южную сторону света. Допускается применение плоской кровли и специальных монтажных площадок.

Подключить гелиосистему напрямую к отоплению здания не получится. Присутствует существенная разница температуры нагрева. В обвязке должен присутствовать тепловой аккумулятор, предназначенный для многовалентных систем отопления.

Автоматика контролирует процесс теплопередачи. Гелиоколлекторы должны работать поочередно с котлом. После достаточной аккумуляции тепла от солнечной системы происходит переключение на котел, продолжающий повышать температуру теплоносителя.

Расчет теплоаккумулятора выполняют с учетом, что после зарядки сможет поддерживать автономное отопление здания в течение 5-18 часов.

Угол монтажа коллекторов отличается в зависимости от региона и определяется по таблице:

	Ориентация	Угол наклона коллектора
30°	50°	70°
Восток	1,64	1,61	1,61
Восток ­ Юго­Восток	1,45	1,47	1,61
Юго­Восток	1,17	1,15	1,34
Юг ­ Юго­Восток	1,04	0,98	1,14
Юг	1	0,94	1,11
Юг ­ Юго­Запад	1,03	0,97	1,13
Юго­Запад	1,13	1,09	1,27
Запад ­ Юго­Запад	1,35	1,35	1,60
Запад	1.61	1,61	1,61

Отзывы владельцев доказывают, что при возможности сделать первоначальное материальное вложение, солнечная гелиосистема полностью окупится. Средний срок эксплуатации 30-50 лет. Окупаемость наступает за 2-7 лет. Дальше коллекторы начинают работать в плюс. Выгода очевидна.

Устройство и принцип работы панельного коллектора

Ультрафиолетовые лучи попадая в атмосферу прогревают твердые поверхности, которые разогреваясь отдают тепло окружающей среде: воздуху, воде. Принцип работы и устройство плоского коллектора основан на этом физическом свойстве. Фактически панель представляет небольшой парник с прозрачной поверхностью и абсорбирующим основанием. Лучи солнца разогревают поверхность до 250-300°С.

Тепло аккумулируется и направляется в накопительную емкость. В обвязке гелиопанелей предусмотрен небольшой бак, эффективно борющийся против закипания теплоносителя.

Внутренняя конструкция солнечной панели

В устройстве панельного солнечного коллектора присутствует несколько важных компонентов, увеличивающих эффективность преобразования ультрафиолетового излучения в тепловую мощность. Солнечные водонагревательные панели состоят из:

• Верхнее покрытие — в зависимости от модели используется обычное или закаленное стекло, либо поликарбонат. Коэффициент спектрального интервала находится в пределах 0,4-1, 8 мкм.Чтобы обеспечить необходимый нагрев, проницаемость солнечных лучей должна достигать 95%. С этой целью используют матовые стекла. Глянцевая поверхность пропускает ультрафиолет хуже на 10-15%. В зависимости от стоимости изделия верхний слой изготавливают из:
  1. обычного или закаленного стекла;
• антирефлексного стекла, с слоем, элиминирующим отражение солнечного света;

полярного или самоочищающегося стекла.

Корпус — конструкция коллектора изготавливается из металла устойчивого к нагреву и воздействию внешних факторов. В модулях европейских и российских производителей обычно используется анодированный алюминий.

Абсорбер коллектора — это медная пластина с селективным покрытием. Для отвода тепла к теплообменнику припаян проточный трубопровод, располагаемый внутри конструкции двумя схемами «арфа» и «меандр».Сам абсорбер для увеличения теплопоглощения вмонтирован между двух стекол. На верхнюю поверхность наносится специальное высокоселективное покрытие. Нижняя часть защищается слоем теплоизоляционного материала.

Комплектующие, тип раскладки медного теплообменника абсорбера могут отличаться в зависимости от производителя, стоимости гелиоколлектора и необходимых дополнительных функций.

Чем покрывают солнечные коллекторы

От эффективности работы абсорбера зависит КПД гелиопанели. Чтобы увеличить аккумуляцию тепла, медный или алюминиевый сердечник покрывается теплопоглощающей краской для солнечных коллекторов. ЛКМ обычно темного или черного цвета. Основу составляет:

• черный никель;

оксид титана.

К селективной краске для солнечных коллекторов предъявляются высокие требования: стойкость к выгоранию, устойчивость к высоким температурам. Нанесенный слой должен иметь хорошую адгезию к медной или алюминиевой пластине. Селективное поглощающее покрытие для солнечного коллектора на основе цинка в большей мере соответствует предъявляемым требованиям.

Как аккумулируется и хранится тепло

Плоский солнечный водонагреватель устроен как парник, только с тем различием, что накопленная тепловая энергия не остается во внутреннем пространстве, а перенаправляется в накопительную емкость. Коллекторы не работают самостоятельно и требуют обязательного подключения к накопительному баку косвенного нагрева.

Процесс аккумуляции и перенаправления тепловой энергии происходит следующим образом:

• абсорбер для солнечного коллектора накапливает тепло;

металлический сердечник подсоединен к проточному трубопроводу;

жидкий теплоноситель снимает излишки тепла и направляет его в бойлер косвенного нагрева.

По принципу хранения тепла различают несколько типов плоских коллекторов:

• моноблочный солнечный водонагреватель — накопительная емкость присоединена к панелям;

блок косвенного нагрева — предусмотрено подключение к отдельно стоящему бойлеру, установленному внутри здания.

Моноблочные системы эффективны в летнее время года, на нагрев ГВС. Один м² панели обеспечит приблизительно 50 л воды, с температурой 60°С. С коллектором панельного типа, работающим по принципу косвенного нагрева можно компенсировать часть тепла необходимого для отопления здания в зимнее время года. Вместо воды в проточном трубопроводе циркулирует антифриз. Гелиоколлекторы продолжают работать до температуры –50°С.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

1. Летний вариант для горячего водоснабжения
2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор. Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй – на трубе подачи горячего теплоносителя солнечного коллектора.

Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе. В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Новым словом и эффективной альтернативой солнечным коллекторам с теплоносителем стали системы с вакуумными трубками, с принципом действия и устройства которых мы предлагаем ознакомиться.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Галерея изображений

Фото из

Солнечные электростанции в отоплении дома

Процесс установки солнечных панелей на кровлю

Самостоятельный монтаж прибора на крышу гаража

Самодельный электроприбор для солнечного отопления

Все о вариантах организации отопления частного дома на солнечных батареях вы найдете в этой статье.

Выбор между электрическим и водяным теплым полом

В процессе функционирования водяной и электрический теплый пол работает практически с одинаковой теплоотдачей, если при их монтаже не допущено грубых нарушений. Однако существенные различия между двумя этими системами заключаются в стоимости их монтажа и дальнейшей эксплуатации.

Во время монтажа на водяной теплый пол придется потратить намного больше средств, чем на укладку электрического контура. Однако цена электричества такова, что за его использование придется платить много и постоянно в течение отопительного сезона.

В связи с этим выбор в пользу водяного пола делают многие потребители. Лучше всего остановиться на монтаже водяного теплого пола и радиаторов от одного котла конденсационного типа.

Если речь идет о квартире многоэтажного дома, то с подключением радиаторов и теплого пола в один коллектор могут быть проблемы. А вот общая стоимость монтажа водяного контура и его дальнейшей эксплуатации будет зависеть от сложности системы.

Что касается электрического пола, то в условиях квартиры на этаже можно уложить инфракрасную пленку, карбоновые нагревательные маты или же двужильные кабели. Выбор в данном случае всецело зависит от желания и финансовых возможностей владельца квартиры. Преимущество электрических полов в простоте их укладки.

Как подключить солнечную батарею

Прежде чем начать подключение солнечных батарей к отопительной системе, необходимо определиться с типом циркуляции теплоносителя по трубным магистралям:

• Принудительная
• Естественная

Наиболее востребованной считается система с принудительной циркуляцией. Ее обустройство обойдется дороже за счет приобретения дополнительного оборудования и автоматики. Однако многие владельцы собственных домов ставят превыше комфорт и практичность.

Клик для увеличения

Классическая схема подключения солнечной батареи к потребителю выглядит следующим образом:

1. Вначале по всем правилам на крыше размещают закупленные солнечные элементы и соединяют их друг с другом
2. В отведенном помещении необходимо установить контроллер, который будет следить, сколько энергии производится в данный момент
3. За контроллером должны идти аккумуляторы, которые будут накапливать в себе лишнюю энергию и снабжать ею в тех ситуациях, когда солнечные модули не справляются со своей задачей
4. За аккумуляторами устанавливается инвертор, который служит для преобразования электрической энергии к требуемым характеристикам
5. За инвертором располагаются потребители, роль которых может выполнять электрический котел отопления, накопительные баки с Тэнами, обогреватели и прочие греющие установки

Если солнечная батарея подключается к водяному отоплению с принудительной циркуляцией, на выход коллектора, обратку и бак-накопитель устанавливают датчики температуры (термостаты), которые подсоединяются к автоматике. Последняя в свою очередь будет управлять работой всей системы, при определенных условиях включать или выключать ее.

Наиболее просто осуществляется подключение солнечных модулей к отоплению с естественной циркуляцией. Однако автоматизировать ее будет очень сложно. Необходимо придерживаться следующих правил:

• Накопительный бак располагают выше уровня коллектора
• Нижний вывод подключается к обратке
• Верхний вывод подключается ко входу разогретого теплоносителя

Прочие нюансы подключения

Предусмотреть солнечные батареи для отопления дома необходимо на этапе проектирования или строительства дома, чтобы избежать лишних хлопот. Нужно придерживаться нескольких важных правил:

1. Установка батарей должна вестись преимущественно на южной стороне. Перед модулями не должно располагаться деревьев или более высоких построек, которые будут преграждать путь свету или отбрасывать на них свою тень – это существенно снизит эффективность
2. Необходимо убедиться, что стропильная система обладает достаточным запасом прочности. Она должна выдерживать не только закрепленные модули, но и снежный покров в зимний период, иначе может произойти обрушение кровли

1. Оптимальный угол ската крыши – в интервале 30-45 градусов в зависимости от того, как высоко поднимается на протяжении суток солнце
2. Чтобы увеличить эффективность отопительной системы или распараллелить несколько контуров, иногда ставят более одного накопительного коллектора
3. К гелиосистемам рекомендуется подключать отопительные контуры с более низкой температурой циркулирующего теплоносителя (панельные змеевики, водяные теплые полы и т. д.)

В заключении

Решившись установить солнечные батареи для отопления дома, необходимо быть готовым к большим первоначальным затратам. Стоимость требуемого оборудования и проводимых работ обойдется от 30 тыс. и выше в зависимости от сложности отопительной системы, выбранных модулей и их количества.

Окупаемость также зависит от большого числа факторов. Если зимы холодные, солнечные и продолжительные, сэкономить затраченные средства удастся через 2-3 года при эксплуатационном сроке до 30 лет. Однако не стоит торопиться, узнав подробнее о других альтернативных методах отопления.
