Особенности схемы однотрубной системы отопления с нижней разводкой

Алгоритм монтажа однотрубной системы

Работу по сборке однотрубной системы начинают от котла. Вот простой алгоритм сборки.

Иллюстрация Описание действия
Как видите на схеме, такая система подразумевает контур, состоящий из одной трубы для теплоносителя
Котёл, расширительный бак и насос обычно устанавливают в одном месте для простоты обслуживания. Перед расширительным бачком ставят запорный кран, чтобы при необходимости можно было снять этот прибор для чистки и обслуживания
Кран для заливки теплоносителя в систему тоже лучше расположить в контрольной группе
Насос можно установить в любом месте системы, но лучше это сделать в котельной, где вам не будет мешать шум прибора, причём на выходе, где температура теплоносителя будет ниже
Чтобы из-за движения теплоносителя трубы не вибрировали, на протяжённых участках обязательно устанавливают фиксирующие клеммы
Самым эффективным вариантом считается диагональное подключение, при котором вход и выход расположены на противоположных сторонах радиатора. Помните, что в этой системе все радиаторы нужно расположить на одной высоте. При отсутствии насоса уклон должен быть не меньше 1%, то есть, на каждый погонный метр труб – 1 см
В местах, где расположены дверные проёмы, труба опускается под пол

О распространённых ошибках, совершаемых при монтаже такой системы – в этом видеоматериале:

Watch this video on YouTube

Когда система собрана, нужно заполнить её водой и проверить под давлением. Этот процесс называется опрессовкой. Так вы увидите, есть ли места протечек.

Выбор радиаторов

В паре с полипропиленом традиционно используются алюминиевые секционные радиаторы.

Алюминиевые радиаторы с разным межосевым расстоянием подводок.

С чем связана столь однозначная инструкция?

Чем хуже чугунные, стальные или биметаллические изделия?

  • Цена алюминиевых радиаторов ниже. чем у любых аналогов, исключая разве что сделанные своими руками из стальных труб регистры .
  • Благодаря высочайшей теплопроводности алюминия все оребрение секций имеет одинаковую температуру. что обеспечивает максимальную теплоотдачу при минимальных габаритах отопительного прибора.
  • Переплата за обладающий сопоставимыми тепловыми характеристиками биметаллический радиатор бессмысленна. поскольку прочность любого контура равна прочности его наиболее слабого звена. В нашем случае слабым звеном будет полипропилен.

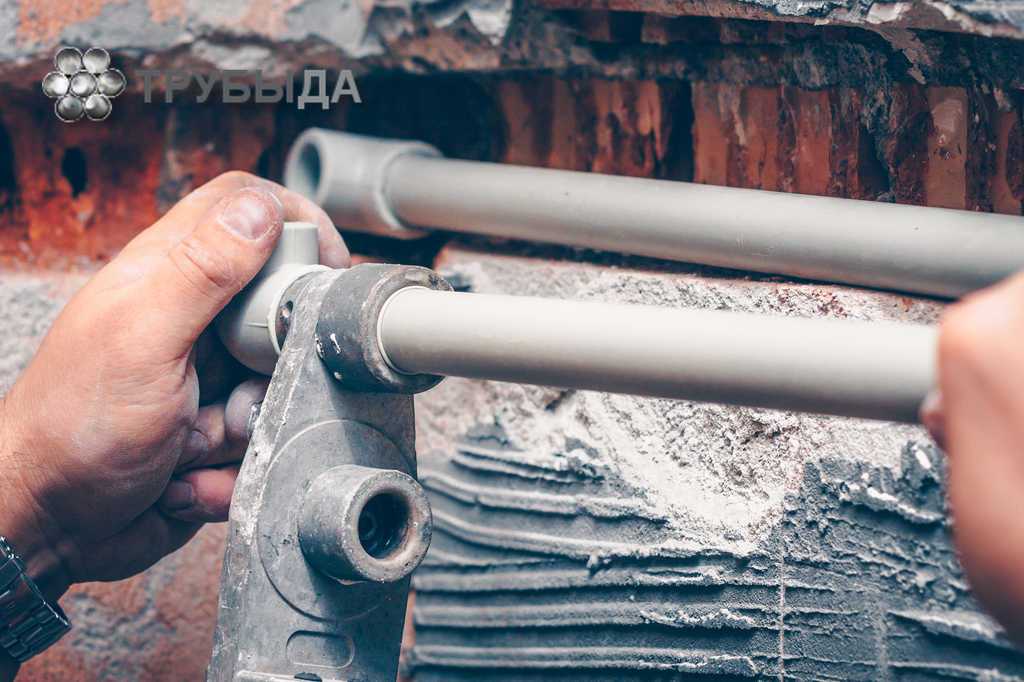

Подключение алюминиевых радиаторов полипропиленовыми трубами подразумевает их комплектацию запорной арматурой. Какой и зачем?

Простейший и наиболее дешевый вариант — пара вентилей. Лучше — шаровых: в отличие от винтовых и пробковых, они исключительно надежны, всегда сохраняют герметичность и не требуют обслуживания. Вентиля выполняют единственную функцию — позволяют при необходимости полностью отключить отопительный прибор для ремонта или замены.

Батарея укомплектована парой шаровых вентилей.

Продвинутый вариант — комплектация батареи дросселем или парой дросселей.

Зачем они нужны?

  • Дроссель позволяет вручную уменьшить теплоотдачу прибора при высокой температуре в комнате.
  • Пара дросселей используются в тех случаях, когда двухтрубной системе требуется не только регулировка, но и балансировка — ограничение потока через ближние к котлу или насосу радиаторы. Для балансировки обычно используется дроссель на обратной подводке, для регулировки температуры в комнате — на подаче.

Наконец, наиболее удобный в плане удобства эксплуатации (но и самый дорогостоящий) вариант — соединение радиатора с полипропиленовой трубой с использованием термостатического клапана и термоголовки.

Термостат использует уже знакомое нам температурное расширение некоторых сред: при нагреве (и увеличении линейных размеров сильфона в корпусе термоголовки) он закрывает клапан, ограничивая подачу теплоносителя; при охлаждении клапан открывается. Тем самым обеспечивается постоянная температура в помещении при любом изменении внешних условий — погоды на улице или параметров теплоносителя.

Термостат не должен находиться в восходящем потоке теплого воздуха от радиатора или подводки.

Заметьте: в двухтрубной системе отопления термостат часто комплектуется балансировочным дросселем на второй подводке.

Кроме запорных и регулировочных кранов, при нижнем подключении радиаторы комплектуются воздушниками — кранами для стравливания воздуха после сброса контура.

В роли воздушников могут выступать:

  1. Краны Маевского. Их преимущества — компактность и дешевизна.
  2. Обычные вентиля или водоразборные краны, установленные в верхнюю проходную пробку радиатора. Они удобны высокой пропускной способностью: через вентиль воздух стравится куда быстрее.
  3. Автоматические воздухоотводчики, удаляющие из контура пузыри воздуха без участия владельца.

Какими фитингами и как соединить радиатор отопления с полипропиленовой трубой?

Врезка в горизонтальный розлив выполняется через муфтовый тройник с переходом диаметра. Типичный диаметр розлива в контуре разумной длины с принудительной циркуляцией — 25 — 32 мм; наружный диаметр подводки к отдельному отопительному прибору — 20 мм.

Врезка в розлив выполнена муфтовыми сварными тройниками.

  • Переходники со сварной муфты на резьбу размером 1/2 дюйма позволяют подключить вентиля, дроссели или термостатические клапана.
  • Для соединения запорной арматуры с радиаторными пробками используются американки — быстроразъемные фитинги с накидными гайками и резиновыми прокладками. Они позволяют сократить время демонтажа радиатора до 30 — 45 секунд.

На фото — комбинированное решение: шаровый кран с американкой.

Особенность схемы горизонтальной прокладки труб

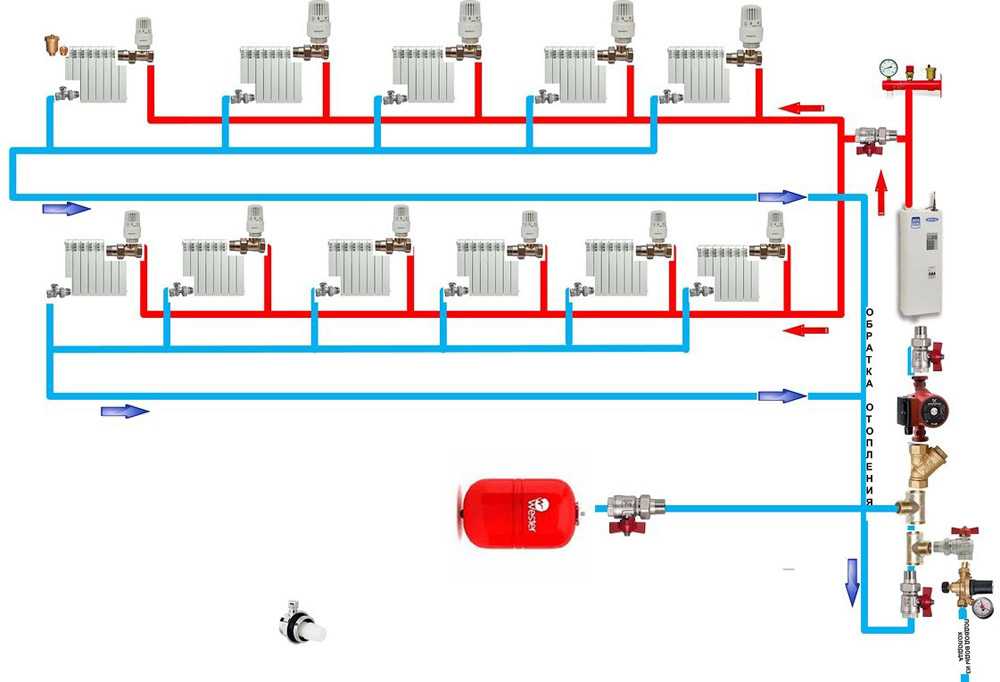

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 ) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Особенности монтажа однотрубной системы

Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.

Необходимые расходники и инструменты

Для монтажа тупикового однотрубного контура потребуются такие инструменты:

  • разводные ключи;
  • сварочный или паяльный аппарат;
  • перфоратор или электродрель;
  • напильник.

Еще потребуются такие расходные материалы:

  • радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
  • трубы, крепления, отводы, тройники;
  • трехходовой вентиль.

Кроме того, потребуются материалы для изоляции соединений труб.

Подготовка схемы

Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.

Установка котла

Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.

Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.

При монтаже нужно соблюдать расстояние до стен:

  • Перед котлом минимальное расстояние составляет 1 м;
  • От боковой или задней стены — 0,7 м;
  • До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.

Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.

Обвязка котла осуществляется металлическими трубами.

Монтаж фильтра

Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.

Установка блока безопасности

Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.

Монтаж насоса

Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.

Установка расширительной емкости

Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.

Разметка мест монтажа радиаторов

Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.

Способы подключения радиаторов

При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:

  • диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
  • боковым (чаще применяется при верхней разводке труб);
  • нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).

После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.

Запуск системы

После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжатым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.

Достоинства и недостатки однотрубной теплосети

Плюсы такого отопительного контура особенно ярко проявляются, если монтаж и обслуживание теплосети выполняются своими руками:

  • простота монтажа,
  • небольшой расход материалов;
  • низкая стоимость,
  • быстрое прогревание батарей.

Недостатков у этой простой системы практически нет, если её используют для обогрева небольшого дома.

С ростом общей площади помещений становится заметным, а иногда и критичным, основной минус теплосети – теплопотери на каждом теплоотдающем приборе – чем дальше батарея от начала контура, тем меньше она нагревается.

Отсюда следует и второй недостаток – сложность, а иногда и невозможность применения такого теплового контура для обогрева строений с большой общей площадью.

Особенности выбора и установки труб

Монтаж системы отопления своими руками предусматривает предварительный выбор подходящих для этого труб.

Чаще всего для изготовления продукция данного типа используются следующие материалы:

  • Сталь.
  • Медь.
  • Нержавейка.
  • Полипропилен.
  • Полиэтилен.
  • Металлопластик.

Использование для организации систем отопления изделий из обычного черного металла в настоящее время почти не практикуется, по причине значительной подверженности ржавлению и забиванию внутреннего прохода. Самостоятельный монтаж подобных изделий вызывает значительные сложности: это под силу только хорошему сварщику, способному обеспечить качественную стыковку. Хотя это не останавливает некоторых домовладельцев, которые для обустройства автономного отопления используют трубы из обычной стали.

Более надежным вариантом являются трубы из меди и нержавеющей стали, хотя на обустройство системы в таком случае придется выложить немалые финансы. Изделия этого типа отличаются надежностью, долговечностью и стойкостью к высокому давлению и нагреванию. В общем, если есть деньги, лучше использовать медь или нержавейку. Для стыковки медных трубок используется пайка, а нержавеющих – разборные и прессовые фитинги. Особенно удобен при прокладке скрытой проводки последний вариант. Обвязывать котлы и организовывать магистрали внутри котельной рекомендуется только при помощи металлических труб.

Более дешевый вариант – использовать для организации отопления полипропиленовые трубы. Лучше всего из всех разновидностей ППР продукции выбирать изделия с алюминиевой или стекловолоконной армировкой. Чтобы смонтировать систему отопления данного типа, придется хорошо постараться, хотя стоимость расходного материала очень дешевое. В плане декоративных качеств пропилен уступает прочим пластикам.

Для стыковки труб ППР и фитингов используется пайка, уровень качества которой проверить довольно сложно. При несоблюдении должного температурного режима пайки обязательно возникнут проблемы с протеканием или перекрыванием расплывшимся полимером внутренности трубопровода. Заметить подобные ошибки по ходу монтажа практически невозможно: проявляются они уже по ходу эксплуатации.

При самостоятельном обустройстве отопительной системы лучше всего использовать металлопластиковые или полиэтиленовые трубы, которые обойдутся несколько дороже полипропиленовых. Особенная простота в выполнении стыков позволяет справиться с этой задачей даже новичкам. Коммуникации данного типа отлично подходят для скрытого прокладывания в стяжке или стенах: главное — использовать в качестве соединительных элементов прессованные, а не разборные фитинги.

Металлопластиковые и полиэтиленовые трубопроводы могут прокладываться как открытым путем, так и маскироваться с помощью декоративных экранов. Также их можно использовать в системах теплых полов. Материал PEX старается вернуться в прежнее положение, что сообщает трубе некоторую волнистость. Для полиэтилена PE-RT и металлопластика подобные дефекты незнакомы: их можно без опаски изгибать в любом направлении.

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

Схема открытой системы отопления с циркуляционным насосом

Принцип работы печной системы отопления частного дома (с фото)

Для того чтобы обогревать дом, в котором предполагается проживание людей только в теплое время года, достаточно соорудить камин или же тонкостенную печь. Однако для отопления жилища на протяжении всего года подойдет только толстостенная печь. Данная печная система отопления частного дома обладает значительно большей теплоотдачей, чем камин. Печь представляет собой достаточно сложное «устройство», рассчитанное не только на обогрев дома, но и на подогрев воды, а также приготовление пищи.

По своему назначению печи могут быть отопительными, отопительно-варочными, варочными. Кроме того, существуют русские печи и каменки для русской бани. Наиболее оптимальный вариант для частного дома — отопительная либо отопительно-варочная печь.

Наружная поверхность такой печи не должна нагреваться до температуры, превышающей 60 С. Печь обычно нагревается медленно и в течение длительного времени сохраняет тепло. Толщина ее стенок должна составлять не меньше половины кирпича.

Коэффициент теплоотдачи печного отопления частного дома находится в прямой зависимости от конструкции печи и имеет следующие показатели.

  1. Для толстостенной оштукатуренной печи или в металлическом футляре -400-500 ккал × м2/ч.
  2. Для толстостенной изразцовой печи – 500 — 600 ккал × м2/ч.
  3. Для тонкостенной печи массой более 1000кг – 500 -600 ккал × м2/ч.
  4. Для тонкостенной печи массой менее 1000кг – 450-550 ккал × м2/ч.

При проектировании печной отопительной системы необходимо стремиться к рациональности размещения печей, стараясь свести к минимуму их количества. Одна печь обычно устраивается для обогрева трех смежных комнат.

Если сооружается несколько печей, их группируют в тепловой узел, когда дымоходы объединены одним кирпичным стояком.

Такое размещение отопительных сооружений позволяет снизить финансовые расходы на устройство сооружений.

Учитывая принцип работы печного отопления, дверца поддувала всегда должна находиться в открытом или полуоткрытом положении. Сгорание топлива происходит в топочной камере, которая снизу посредством колосников сообщается с пространством поддувала, а сверху — с дымоходами, обеспечивающими отвод дымовых газов.

На этих фото показано печное отопление частного дома:

Водяное отопление частного дома своими руками, схемы и особенности монтажа

Перед монтажом отопления следует самостоятельно выполнить расчеты, разобраться во всех тонкостях устройства. И уже после этого закупать материалы под выбранную систему и приступать к монтажу.

Принцип организации отопления загородного дома

Организация система однотрубного отопления частного дома своими руками

Для одноэтажного дома трубная разводка выполняется от котла по всей площади дома, подключение батарей производится последовательно. Соответственно, отдаленные помещения будут обогреваться меньше.

Систему однотрубного отопления можно провести самостоятельно, схема и порядок монтажа сложности не вызовет.

Принцип устройства однотрубной системы с принудительной подачей

Схема двухтрубной системы отопление в частном доме своими руками

Данная система позволяет устанавливать две трубы для подачи холодного и горячего теплоносителя с возможностью регулировки температуры на каждом приборе.В батарею входит и выходит своя труба. Второе название схемы – параллельная.

Монтаж такой системы требует большего вложения средств на приобретение арматуры и трубопровода. Однако и эффективность ее выше. Все батареи обогреваются с одинаковой температурой.

Двухтрубную схему целесообразно устанавливать в 2-х и более этажных домах. Основной ее плюс – возможность ремонта отдельного устройства без ущерба для всех остальных. Есть возможность регулировки температуры каждой батареи, что существенно снижает затраты на отопление.Можно выполнить монтаж отопления загородного дома своими руками, схема особых сложностей не вызовет.

Схема двухтрубной системы отопление

Схема водяного отопления двухэтажного дома

Для отопления двухэтажного дома важно правильно рассчитать мощность системы с учетом площадей всех помещений и подобрать производительность котла и насоса. Их параметров должно хватить для отопления всего дома. При этом важными характеристиками являются потери давления и расход жидкости

Схема отопления 2-х этажного дома с верхней подачей теплоносителя

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Это самая сложная из всех систем. Подогретый теплоноситель направляется на коллекторы, которые затем распределяют его к батареям. Есть возможность регулирования температуры не только на каждом контуре, но и на каждом радиаторе. Для этого нужно установить необходимое количество терморегулирующих элементов и запорной арматуры. Основной недостаток системы – стоимость. Помимо увеличенного метража труб, нужно еще приобретать и устанавливать коллекторы.

Принцип устройства следующий. В обратную трубу около котла нужно врезать центробежное насосное устройство, которое будет непрерывно подавать теплоноситель с помощью крыльчатки. Такое устройство помогает установить давление, с помощью которого все батареи будут нагреты равномерно.

Подключение коллектора с насосом

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Разводка однотрубной системы отопления

  • горизонтальная;
  • вертикальная.

Разводка труб отопления

Горизонтальная разводка

В данном случае магистраль поднимается от котла до верхнего этажа, от нее отходят горизонтальные ответвления, которые нагревают последовательно подключенные радиаторы. После батарей трубы объединяются в один обратный стояк до нагревательного котла. Для регулировки температуры на каждом этаже устанавливают специальные краны.

Вертикальная разводка

При таком способе монтажа системы нагретый носитель поднимается по стояку до высокого уровня помещения, а затем оттуда по вертикальному проводу опускается к группам радиаторов. После отдачи им энергии жидкость поступает в общий обратный контур обратно в нагревательный агрегат. Минусом такого метода считается неравномерность прогрева батарей на разных этажах.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Титан-строитель
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
