Потолок армстронг: виды, комплектующие, технология монтажа

Монтаж подвесного потолка Армстронг (видео)

Технология производства потолочных конструкций Армстронг сделала их популярными. Легкость установки панелей позволяет сделать монтаж плит самостоятельно. В зависимости от функциональности потолки разделяются на виды. Каждый вид имеет свои особенности и характеристики, что влияет на их качество и ценовую категорию. Для каждого типа помещения есть идеальный вариант панелей.

Мало сделать ремонт, для того чтобы он действительно радовал глаз, его еще необходимо поддерживать в должной чистоте. При этом прослеживается неприятная закономерность: чем более дешёвый материал вы применяли, тем тяжелее за ним уход. Всё это в полной мере касается и чистки ячеистых потолков с кассетами по типу Армстронг, Албес или Байкал.

Данные панели действительно легче монтировать, чем ухаживать за ними. Основная их проблема – хрупкость и удивительно низкая износостойкость. А если вспомнить, что дело мы имеем с белой, а значит, очень маркой поверхностью, то и вовсе радости мало. Проведи по такой влажной тряпочкой или даже губкой – обязательно останется след. А как же быть? Не выбрасывать же, в самом деле, изделие, оно ведь денег стоит. Попробуем помочь.

Отрицательные стороны

Потолок Армстронг имеет недостатки:

монтаж такой конструкции уменьшает высоту помещения, поэтому для большинства квартир это неприемлемый вариант;
при установке плиток из минерального волокна учитывают возможность залива помещения соседями сверху; если такая вероятность есть, то лучше выбрать металлические или пластиковые панели;
при частой смене в комнате температуры, влажности со временем минераловолоконные плиты желтеют и теряют цвет;
пластины из минерального волокна неустойчивы к механическим повреждениям, при неосторожной эксплуатации их легко повредить.

Простота замены пластин, их невысокая стоимость устраняют большинство имеющихся недостатков. В запасе всегда надо иметь несколько плиток.

Технология монтажа такой конструкции простая. Здесь не требуется наличие специальных инструментов и навыков. Изучив порядок установки потолка Armstrong, справиться с работой смогут даже 2 новичка.

Где используют потолки Армстронг

Офисные помещения. Применение данных потолочных конструкций очень удобно и решает множество задач: панели создают шумоизоляцию (нивелируют звуки за окном и шум от работающей техники), отражают свет, делают помещение более светлым и просторным. Супермаркеты и магазины. Потолочные панели создают необходимый уют и комфорт. Учебные заведения, детские сады

Аэропорты, вокзалы. Дискретные потолки дают возможность максимально снизить уровень проникновения посторонних звуков.

Любая потолочная конструкция должна соответствовать стандартам. Рассмотрим ниже, каковы характеристики панелей данного вида.

Производители и цены

Хорошего качества потолки типа «Армстронг» выпускаются на многих предприятиях. Поэтому сложно выделить лучших производителей. Об этом говорят и различные рейтинги — компании практически не повторяются. Если судить по объему продаж, то можно перечислить наиболее успешные торговые марки. Только придется российских и зарубежных производителей развести по разным группам, настолько у них несопоставимые показатели.

Среди импортной продукции по критерию продаж выделяются следующие бренды:

«Armstrong»;
«Тренто»;
AMF;
«Bafoni»;
«Miwе»;
«Mivi»;
«Орбит»;
«KRAFT» и др.

Из российских компаний можно отметить «Албес».

«Armstrong».

С компании «Армстронг» все и началось. Поэтому не удивительно, что у фирмы самый широкий ассортимент и популярные модели. Среди них выделяются:

«Baikal», «Oasis». Стильная поверхность (червоточины на белом), хорошие показатели звукоизоляции, стойкость к повышенной влажности, большой эксплуатационный ресурс. Цена за 1 м2 начинается с 3,9$.
«Dune Supreme» — коллекция из дизайнерской линейки. Отличают высокое качество и дизайн — шероховатая поверхность с микроперфорацией и разнообразие видов кромок. Цена соответствующая — от 12,5$ за 1 м2.

«Тренто». Итальянская компания «Тренто» предлагает потребителям плитку типа «Армстронг» из пластика, минеральных материалов, бумаги и стекла в разных сегментах цен: от дешевой (от 2,8$ за 1 м2) до дорогих дизайнерских — стоимость начинается с 11,9$.

Сфера применения: офисы, коммерческие учреждения, салоны красоты, магазины, и другие общественные и производственные помещения.

Среди других характеристик:

шумопоглощение — около 0,55 дБ;
теплопроводность — 0,052-0,057 м2 х °K/Вт.

AMF. Качественные потолки из минерального волокна (базальт), крахмала и глины с показателями: звукопоглощения (коэффициент) — 0,45; светоотражения — 85% и влагостойкости — 90% можно купить за 4,9-24,7$ 1 м2.

«Bafoni». Продукцию бренда «Bafoni» очень любят дизайнеры за большой модельный ряд (есть плитка под золото, серебро, натуральные материалы) и профили ячеек разных размеров, цветов и оттенков (у каждого основного цвета их около 20), форм и фактур, что позволяет создавать настоящие шедевры при оформлении потолочного пространства.

Высокий уровень дизайна сопровождается такими же качественными показателями:

уровень звукопоглощения (alpha w) — до 0,75;
влагостойкость (RH) — до 95 %;
класс горючести — НГ (негорючие);
светоотражение (LR) — 87 %.

Единственный производитель, где плитка «Армстронг» 600х600 мм составляет в общем выпуске менее 50%. В продажу поставляются элементы декора под габариты ячеек 600х100, 300х300, 300х100, 100х100, 60х60 мм. Цены соответствующие — высокие.

«Miwе» и «Mivi». Китайские компании «Miwе» и «Mivi» предлагают покупателям по низкой цене плитку под знаменитые бренды. Естественно, качество на порядок или два ниже. Но своего потребителя производители всегда находят. Цены от 2,9 до 10,8$ 1 мм.

«Албес». Отечественный производитель фирма «Албес» специализируется на выпуске металлических (алюминий) модульных потолков типа «Армстронг» толщиной 0,32–0,4 мм.

Основные характеристики:

цвет — белый (красятся), металлик (естественный) суперхром, золото (напыляется);
фактура — поверхность перфорированная или гладкая;
влагостойкость — 100%;
тип поверхности — глянцевый, матовый.

Особенности: продукция гигиеничная, простой уход и огромнейший разброс цен. Так, компания производит самую дорогую в мире плитку — более 35$ за 1 м2 («Суперзолото»).

Плюсы и минусы

Потолки армстронг обладают многими преимуществами перед другими видами отделки:

невысокая стоимость — от 205 руб./м2, включая каркас;
идеально ровная поверхность;
маскировка несовершенств базового потолка без дорогостоящего и трудоемкого ремонта;
возможность использовать любое количество светильников;
быстрый и простой монтаж, особенно если работы выполняют профессиональные мастера;
вариативность: благодаря подвесным конструкциям создают поверхности с разной геометрией — наклонную, криволинейную, многоуровневую;
сокрытие инженерных сетей, коррекция высоты;
удобство обслуживания: если нужно отремонтировать коммуникации, не приходится демонтировать всю отделку — достаточно снять несколько панелей;
универсальность: можно совмещать конструктивные элементы системы разных производителей.
разнообразие дизайна: легко подобрать вариант под любой стиль интерьера — классический, индастриал, модерн, минимализм и т. п., цветовую гамму, фактуру, текстуру;
небольшой вес конструкции;
ремонтопригодность: поврежденные плиты легко заменить новыми, без демонтажа всего покрытия;
практичность: системы устанавливают в зданиях с повышенными требованиями к гигиене, звукоизоляции, пожарной безопасности, акустике;
экономия: благодаря высокому светоотражению и теплоизоляции позволяет рационально расходовать тепло- и электроэнергию.

К недостаткам потолков армстронг относят:

снижение высоту помещения на 8–10 см;
низкую влагостойкость большинства панелей;
некоторую ограниченность дизайна;
невысокую прочность классического потолка;
сомнительную экологичность (при производстве могут использоваться формальдегиды).

Критерии выбора

При покупке такого подвесного потолка учитывают следующие параметры:

Толщина плиток. Чаще всего используют пластины толщиной 12 мм. Уменьшение этого показателя удешевляет стоимость, но негативно сказывается на эксплуатационных качествах. Тонкая пластина будет прогибаться под собственным весом, поэтому испортит внешний вид потолка. Изделия среднего и премиального ценового диапазона имеют толщину 15 мм и более.
Размер. Стандартными считаются плитки 60х60 см. По желанию заказчика делают пластины с другими габаритами.
Фактура. Для комнат общего назначения подходят гладкие пластины или имеющие хаотичное тиснение. При их монтаже не подбирают рисунок. В зависимости от дизайна комнаты выбирают матовые, глянцевые, перфорированные и другие модули.
Стоимость. К экономклассу относится дешевая, но не всегда качественная продукция китайских производителей. Такие европейские торговые марки, как Armstrong, Rockfon, выпускают недорогой товар хорошего качества, а также изделия средней ценовой категории и премиум-класса.

Окончательная сборка конструкции

Потолок подобной модели пользуется всеобщей популярностью, и достаточно легок в самостоятельном монтаже. Однако, проводить все этапы работы лучше в строгом соответствии с инструкцией по установке потолка армстронг:

В первую очередь, необходимо произвести разметку для будущего расположения несущих конструкций. Для этой цели можно использовать лазерный уровень. Полученные линии будущего расположения стенного профиля отмечают строительным карандашом или липкой лентой.
Стеновые профили крепят к подлежащей стене при помощи дюбелей или анкерных болтов. Для оптимальной фиксации расстояние между соседними болтами должно составлять не менее 0,5 метра.
Сделав надрез, профиль можно согнуть в углу.
Согласно рекомендуемым строительным нормам, несущие профили располагают параллельно коротким стенам, соблюдая шаг монтажа 1,2 метра. Наиболее оптимально использовать в пошаговой работе разметку на потолке (например, с применением шнура). К настенным профилям несущие конструкции крепят при помощи анкерных болтов или дюбелей.

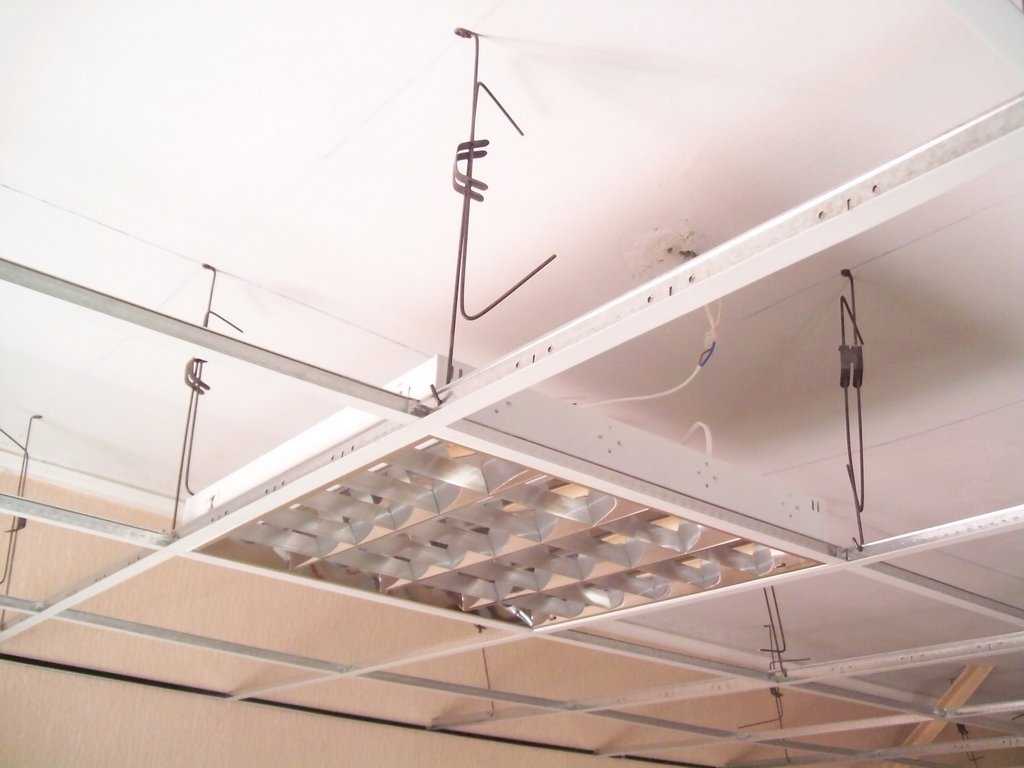

Следующая задача мастера заключается в установке подвесов для осветительных приборов. При этом, специалисты рекомендуют обязательно оставлять свободное пространство 15-25 см от несущих опор, чтобы крючки подвесов не мешали установке декоративных плит.
Регулируя длину подвесов, можно провести выравнивание всей опорной конструкции. Данный подход обеспечит идеально ровное декоративное покрытие без искажения рисунка. Подвес фиксируют в установленном положении.

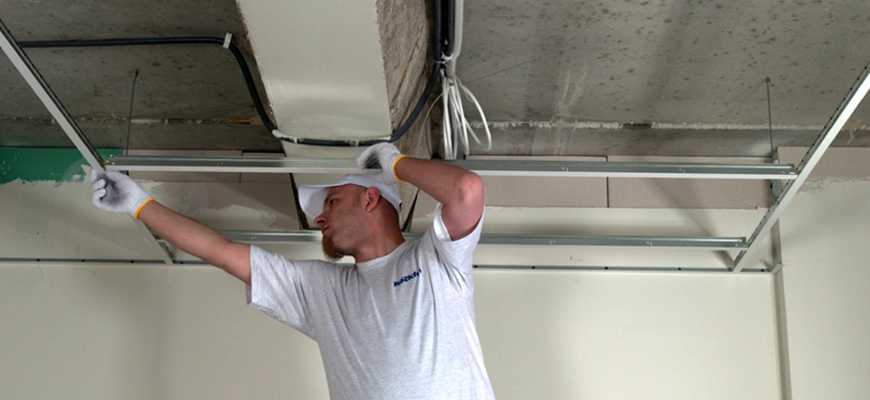

Дальнейшая работа проводится для монтажа поперечных конструкций. Они, как правило, имеют длину 1,2 метра, крепятся к несущим профилям.

Обратите внимание!

Венецианская штукатурка стен своими руками: виды, инструкция по нанесению, фото красивой отделки стен, цветовая гама
Как прочистить унитаз, если он засорился: пошаговая инструкция, обзор самых эффективных методов по устранению засора своими руками
Отделка балкона внутри: виды материалов, фото дизайна, обзор лучших идей для внутренней отделки

Расчет материала на потолок

Чтобы сделать расчет необходимых для монтажа комплектующих, можно воспользоваться онлайн-калькуляторами, которые часто размещаются на сайтах производителей. Можно доверить расчет материала специалистам, которые будут выполнять установку. В том случае, если устанавливать потолок этого типа вы планируете своими руками, расход комплектующих можно рассчитать и самостоятельно, используя специальные корректировочные коэффициенты.

Алгоритм расчета:

Необходимое количество модулей можно вычислить, если умножить площадь помещения на коэффициент 2,78.
Число направляющих реек будет равняться значению площади, умноженному на 0,23.
Требуемое количество поперечных реек длиной 1,2 м и продольных длиной 0,6 м можно узнать, умножив площадь на 1,4.
Количество углового профиля определяется делением периметра помещения на 3.
Сделать расчет количества подвесов можно, умножив площадь на 0,7.

Подготовка основания к монтажу

Установка любого декоративного покрытия, в том числе и подвесного потолка типа Армстронг, требует предварительной подготовки основания:

Старое покрытие лучше снять (краска, декоративная штукатурка). Случайное отслоение старой побелки или куска краски может повредить плиту, что приведет к финансовым потерям.
Обнаруженные трещины заполняют шпаклевкой, чтобы снизить потери тепла, рост и развитие патогенных микроорганизмов.
Далее следует тщательно обследовать черновой потолок, чтобы обнаружить места возможных протечек. Для данных участков производят гидроизоляцию.
По периметру потолка монтируют деревянную обрешетку, на которую крепят волокнистые плиты теплоизоляции.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
Обозначьте расположения светильников.
Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

Закончите все строительные работы в помещении.
Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
Проведите через середину потолка две линии, параллельные стенам комнаты.
Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.

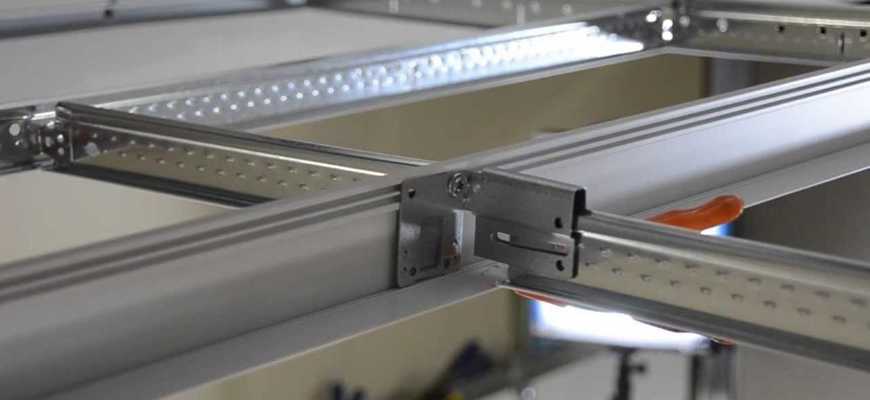

Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
Выполните монтаж светильников потолка.

Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
Укладку плит начинайте с середины потолка.
Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Армстронг-крепеж

Традиционно потолки подвесные типа Армстронг имеют разборно-обратимое крепление. Тот пруток подвеса, который ровный, завинчивается в специальный крепежный узел, состоящий из самого обычного дюбеля для самореза или металлической цанги (если речь идет об усиленном типе потолочного каркаса). А на пруток-крючок надевается профиль. Далее регулируется высота подвеса, как было описано выше (с помощью «бабочки», по туго натянутому шнуру).

Чтобы действовать в межпотолочном пространстве, любую из плит приподнимают и сдвигают. А по окончании работ возвращают ее на место.

Крепежно-подвесные узлы необходимы для усиленных армстронг-потолков, а так же в местах размещения светильников и/или вентиляционного оборудования.

Где используют потолки Армстронг

Офисные помещения. Применение данных потолочных конструкций очень удобно и решает множество задач: панели создают шумоизоляцию (нивелируют звуки за окном и шум от работающей техники), отражают свет, делают помещение более светлым и просторным.
Супермаркеты и магазины. Потолочные панели создают необходимый уют и комфорт.
Учебные заведения, детские сады

Потолок Армстронг обладает акустическими положительными характеристиками, что важно для учебных классов.
Гостиницы и ночные клубы, где шумоизоляция должна учитываться обязательно.
Аэропорты, вокзалы. Дискретные потолки дают возможность максимально снизить уровень проникновения посторонних звуков.

Вопросы акустики потолка Армстронг

Тема акустики зачастую становится вызовом, как для дизайнеров и подрядчиков, так и для производителей строительных материалов. Помимо технических параметров строительных элементов, которые обычно регулируются конкретными строительными стандартами, необходимо учитывать, прежде всего, ту полезную функцию, которую должно выполнять данное здание.

Не секрет, что одним из наиболее важных вопросов, связанных с формированием акустической среды в интерьере, является звукоизоляция (акустическая изоляция), что означает погашение звука, распространяющегося в воздушном пространстве, через барьер, разделяющий пространство на две части.

Концепция звукоизоляции напрямую связана с такими конструктивными элементами здания, как стены и потолки. Она определяет, в какой степени данный материал или перегородка здания защищает помещение от шума, исходящего из окружающей среды.

Подвесные потолки от компании Армстронг идеально справляться с этой задачей. На практике обычно используется параметр продольной звукоизоляции, поскольку подвесные потолки чаще всего используются на больших поверхностях, которые затем разделяются на меньшие помещения. Последнее особенно характерно для офисных зданий.

Продольная звукоизоляция подвесных потолков описывается индексом Rw.
Он выражается в децибелах (дБ) — единицах, описывающих интенсивность звука. Например, подвесной потолок рассчитан на удержание звукового импульса размером Rw 35 дБ.
В том случае если он подвергнется воздействию звук в 75 дБ, соседней комнаты достигнет звук интенсивностью 40 дБ.
Соответственно чем выше значение Rw, тем качественней будет изоляция помещений здания от нежелательного шума.

Только поглощающий звук подвесной потолок способен защитить людей в помещении от нежелательного шума, создаваемого системами кондиционирования и другими системами обслуживающими здание.

При рассмотрении акустической изоляции различных помещений необходимо также помнить о звуковых волнах, генерируемых внутри помещений, которые затем распространяются от источника звука к потолку, стенам, полу и всем объектам, находящимся внутри помещения.

Если при каждом отражении звука в данной комнате поглощается небольшое количество звука, создается громкая и шумная среда с более длительным временем верберации.

При необходимости сформировать акустическую среду с использованием отделочных материалов, которые не только изолируют, но и в значительной степени поглощают нежелательные звуки.

Подвесной потолок Армстронг, его плюсы и минусы

Этот тип потолка является универсальным, его можно найти в любом общественно-административном здании, больнице, офисе или супермаркете. Вот несколько фотографий:

Достоинства

Хорошая светоотражающая способность

Выравнивает потолок, позволяет скрывать вентиляцию и провода

Легко разбирается (при необходимости)

Небольшой вес конструкции

Недостатки

Не защищает от протекания

Не подходит для круглых или овальных помещений

«Съедает» достаточно много высоты потолка (от 15 см)

Ограниченность в выборе дизайнерских и архитектурных решений

Невысокая стойкость к механическим повреждениям

Подготовительные работы перед установкой своими руками

Перед монтажом потолка Армстронг подготавливают помещение. Для этого из него выносят мебель, другие предметы, чтобы обеспечить свободное перемещение по комнате, доступ к любому ее участку. Кроме этого, готовят инструменты и материалы.

Необходимые инструменты

Для выполнения работ готовят следующие инструменты:

перфоратор, он нужен, если стены и потолок бетонные, в других случаях используют дрель;
пузырьковый уровень, но большую точность обеспечивает лазерный;
отвертку или шуруповерт;
молоток;
рулетку;
строительный карандаш;
плоскогубцы или пассатижи.

Для выполнения работ нужен перфоратор.

Устройство системы и главные комплектующие элементы

Конструкция указанной потолочной системы состоит из подвесов, реек, из которых делают ячейки, в них вставляют плитки и светильники.

Плиты

Стандартный размер плиток — 60х60 см, но они могут иметь другие габариты, выбор делают в зависимости от площади помещения, где будут монтировать такую конструкцию. Толщина панелей зависит от материала, из которого они сделаны. Если это минераловолокно, то оно непрочное, поэтому пластины делают толщиной от 12-15 мм.

Плиты могут иметь разные габариты.

Алюминиевые, металлические, ПВХ-пластины более прочные, поэтому и толщина их меньше. Для кухни лучше выбирать моющиеся плитки, т.к. здесь высокая вероятность их загрязнения

Неважно, из чего сделаны панели, сетчатые они или сплошные, их установка выполняется одинаково: заводятся внутрь ячейки и опускаются сверху вниз на Т- или Г-образные профили

Несущий профиль

Основание конструкции — несущий профиль. Длина алюминиевой планки составляет 370 см, она легкая, но прочная. Двойная прошивка профиля обеспечивает его необходимую жесткость. Ширина полки бывает 15 и 24 мм, а ее высота — 38 мм. На планках есть отверстия для фиксации их к стене.

Поперечный

Эти элементы служат для усиления каркаса, создания необходимых ячеек. Если плитка имеет ширину 60 см, то поперечные планки к несущему профилю крепят через 0,6 м. Длина направляющих с прорезями (в них стыкуют планки с замками) — 1,2 м, без прорезей — 0,6 м. С несущими поперечные рейки стыкуются крючковым или щелчковым соединением.

Поперечные элементы служат для усиления каркаса.

Стеновой

Указанные элементы имеют L- или П-образную форму и длину 3 м. Их монтируют по периметру помещения. Это направляющие для подвесной системы, т.е. они выполняют ту же роль, что и при установке гипсокартонных конструкций.

Подвесы

Они необходимы для фиксации профилей. В верхней части подвеса есть отверстие для его крепления к несущей поверхности, в нижней — крючок для удержания планки.

Подвесы фиксируют профиль.

Эти комплектующие бывают таких видов:

Зажимные. Самые популярные — подвесы с 2 шпильками, они позволяют легко выставлять требуемую высоту. Недостаток — минимальная их высота 25 см, а это неудобно в квартирах и некоторых офисах.
Нониус-подвесы. Предназначены для больших нагрузок.
Резьбовые. Используют редко.
В виде регулируемых тросиков.
Угловые.

Светильники и вентиляционные решетки

Для офисов, учебных, медицинских, торговых заведений подходят штатные светильники. Их размеры соответствуют параметрам плиток, поэтому осветительные приборы просто вставляют в ячейки. Подключение несложное, т.к. большое запотолочное пространство позволяет разместить необходимую проводку, ее помещают в кабель-каналы. В квартирах штатные светильники используют редко, вместо них устанавливают встраиваемые точечные модели.

Вентиляционные решетки в квартирах используют редко. Наличие перфораций в плитах обеспечивает необходимую циркуляцию воздуха в запотолочном пространстве. Если надо сделать дополнительную вентиляцию, применяют штатные вентиляционные решетки таких же размеров, что и модули.
