Байпас в системе отопления

Применение в обвязке радиатора

Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.

В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.

В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.

Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.

Для перенаправления теплоносителя из радиатора на байпас применяется:

  • Запорная арматура (шаровые краны).
  • Трехходовой клапан с терморегулятором.

Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.

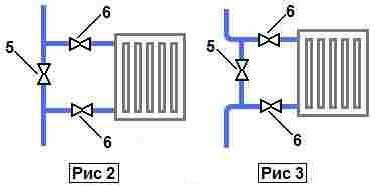

На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном , между двумя подключениями линии циркуляционного насоса.

Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.

Обратный клапан в отоплении

Обратный клапан в отоплении можно установить на байпасе вместо крана . Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.

Установка байпаса

Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.

Для работы отопления с естественной циркуляцией кран должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны открыты, кран закрыт и включен насос.

Байпас радиатора

Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.

Зачем нужен

Байпас – это перемычка, соединяющая вход и выход одного из элементов отопительного контура, обходной путь, по которому вода может течь, не заходя в радиатор, насос или даже котел.

Для циркуляционного насоса байпас нужен, чтобы:

  • исключить из работающего контура насос;
  • настраивать производительность контура отопления;
  • предотвращать режим холостого хода;
  • в любой момент демонтировать оборудование для ремонта или технического обслуживания.

Циркуляционный насос позволяет монтировать трубопровод от котла к радиаторам по произвольным маршрутам, повышает скорость течения теплоносителя, делает его не зависящим от других параметров системы, тем самым повышая теплоотдачу и эффективность. Однако он же делает систему отопления зависимой от электричества.

Если по какой-то причине электричества нет, остается надеяться на блок бесперебойного питания или же переключиться в режим естественной циркуляции, насколько это позволяет конструкция. Только вот насос сам по себе создает сопротивление току теплоносителя в нерабочем состоянии. Байпас как раз и призван разрешить эту проблему.

Для насоса байпас выполнен как продолжение основной трубы от котла к контуру отопления с большим диаметром. В то время как насос подключается параллельно этому участку. Если дать возможность воде течь в обход, то и сопротивления никакого не будет. Для этого на байпасе устанавливается клапан или шаровой вентиль.

Второй момент, когда не обойтись без байпаса – это спуск теплоносителя и наполнение системы вновь. Насос не позволит свободно наполняться трубам и радиаторам жидкостью, создавая препятствие. Результатом может стать образование воздушной пробки, от чего сложно избавиться. Полностью открытый ток по байпасу целиком снимает проблему.

При обустройстве байпаса обязательно монтируются шаровые вентили по входу и выходу насоса, для его быстрого демонтажа. При этом отопление работает в режиме естественной циркуляции, не захолаживая дом.

Последний случай с тонкой настройкой производительности используется достаточно редко. Достаточно установить одну из двух-трех скоростей насоса, чтобы регулировать скорость потока и напор

Однако если на каждом радиаторе имеется свой терморегулятор очень важно предусмотреть защиту насоса. Если все радиаторы перекрыты, и в системе повышается сопротивление току теплоносителя, то байпас спасает от перезагрузки на оборудование, замыкая контур частично на себя

Назначение байпасных участков

  • врезки дополнительных радиаторов
  • обвязки циркуляционных насосов
  • при обустройстве теплых полов для подсоединения распределительного коллектора
  • создания малого контура в системе отопления твердотопливным котлом.

Обводы для радиаторов отопления

Обходные трубы применяют исключительно в однотрубных системах, так как в коллекторных разводках и двухтрубных системах радиаторные батареи подсоединяются к подающей магистрали параллельно, и на них теплоноситель поступает с одинаковой температурой. На работоспособность всей системы не будет влиять нарушение функционала какого-либо одного отопительного контура, если установлены отсекающие краны.В последовательно подключенных радиаторных батареях в однотрубной системе вода быстрее охлаждается в процессе прохождения по всем контурам. На выходе она будет тем холоднее, чем больше теплоотдача радиатора. Но, если в однотрубной системе байпасов нет, тогда ближние к основной магистрали батареи будут принимать максимум тепла (будут чрезмерно горячими), а последние — лишь слегка нагретыми. Соединенные перемычкой обратная и подающая трубы разделяют на две части поток рабочей среды, один из которых отдает тепло в помещение, а второй, сохраняя температуру, поступает через обходную трубу к следующей батарее. С байпасами вся цепь радиаторов будет работать равномерно с одинаковой температурой как на ближнем к основной магистрали отопительном приборе, так и на дальнем.

Байпас в обвязке насоса

Подключение циркуляционных насосов в байпасы целесообразно в системах с самотечным перемещением рабочей среды. В схеме предусматривается разгонный коллектор, используются определенные диаметры труб, соблюдаются углы наклона. Благодаря насосам, повышается эффективность работы при отоплении домов в северных регионах, где температура окружающей среды может опускаться ниже 30°С. Однако здесь следует учитывать то обстоятельство, что принудительных системах отопления эффективность обогрева будет сведена практически к нулю, если насос выйдет из строя или отключат централизованную подачу электроэнергии. Чтобы исключить таких случаях проблему с отоплением, лучше сразу позаботиться об автономной системе энергообеспечения, а сами насосы устанавливать не на байпасах, а на основной магистрали.Подключенный насос на обводе предотвращает противоток теплоносителя и его перемещение по замкнутому кругу, поддерживая таким образом его высокую температуру. Но даже при наличии в обводе насоса, в него необходимо врезать обратный клапан, который также предотвратит конвекционное реверсное перемещение рабочей среды. В инжекционном, обратное движение теплоносителя исключается.Гидравлический насос можно установить на байпас самостоятельно, но в продаже есть и готовые насосные узлы. Разводка труб делается так, как позволяет свободное место.

Байпас в разводке систем теплых полов

Байпас в системе теплого пола, это часть его смесительного узла. Обводная труба работает постоянно, благодаря чему обеспечивается правильное функционирование теплого пола.Если в подающей трубе температура теплоносителя достигает 80°С, то через байпас на контур пола вода подается уже с рабочей температурой 40-45°С. Чтобы теплоноситель для пола подготавливался правильно, в смесительном узле применяется трехходовый клапан, пропускающий строго нужное количество нагретой воды. Оставшийся теплоноситель проходит через байпас, смешивается с остывшей водой из коллектора и направляется по магистральной трубе к котлу.Функция трехходового клапана — дозировано пропускать рабочую среду для нагрева, а избыток возвращать по байпасу в магистраль.

Байпас в отопительной системе с твердотопливным котлом

В такой обвязке байпас исполняет ключевую роль — формирует малый контур перемещения рабочей среды. Одной стороной обвод подсоединяется к подающей трубе, другой — к трехходовому клапану на обратном патрубке. Вода, возвращающаяся от теплоотдающего контура, смешивается в клапане с горячей водой из байпаса. Поэтому к котлу поступает жидкость с температурой около 50°С.К твердотопливному котлу такую обвязку делать необходимо, так как от холодной воды на его стенках будет образовываться конденсат, что чревато быстрой коррозией и преждевременным выходом котла из строя.

Установка байпаса

Зная, как работает байпас в системе отопления и зачем он необходим – можно перейти к конкретным примерам. Чаще все его можно встретить в однотрубных схемах многоэтажных домов. Но помимо этого он повсеместно используется в автономных системах частных домов. Для правильной установки необходимо выполнить расчет байпаса отопления и подобрать комплектующие для него.

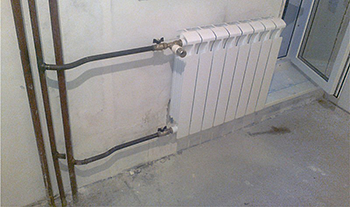

Байпас в обвязке радиатора

Байпас в радиаторе отопления

Организация обходного канала в обвязке радиатора делается не только в однотрубной, но и в двухтрубной схемах. С его помощью можно регулировать поток теплоносителя и выполнять ремонтно-профилактические работы без остановки котла или отключения от центрального отопления.

Как сделать байпас в систему отопления самостоятельно? Сначала следует провести предварительные расчеты и правильно подобрать комплектующие. Рекомендуется использовать трубы из того же материала, что и для всей магистрали. Разница будет заключаться только в сечении. В обязательном порядке диаметр байпаса в отопительной системе должен быть на 1 размер меньше, чем сечение основной трубы.

Перед самостоятельной установкой следует ознакомиться со следующими рекомендациями:

В качестве запорной (отсекающей) арматуры нужно устанавливать шаровые краны. С их помощью можно оперативно перенаправить теплоноситель в байпас;
Монтаж смесительного клапана не рационален. Он эффективно смешивает холодную и горячу воду в коллекторных системах, где изначально нормализуется скорость потока теплоносителя. Для трубопроводов, а тем более — центрального отопления, достичь этого невозможно;
Обустройство байпаса в однотрубной системе отопления обязательно

Важно предварительно согласовать монтаж с управляющей компанией.

Схема установки байпаса

Для монтажа параллельного трубопровода приобретаются расходные материалы. Рассмотрим на примере металлопластиковой магистрали оптимальный набор комплектующих. Для чего необходим байпас в системе отопления в данном случае? Он будет выполнять функцию обходного контура для ремонта или замены радиатора, а также для регулирования потока воды в секции батареи. Сначала замеряется расстояние между прямой и обратной трубой радиатора. Перед тем как делать байпас в систему отопления отрезается труба по полученным размерам. Наиболее распространенный размер трубы в автономном отоплении – ½. Исходя из этого будут подобраны комплектующие, характеристики и стоимость которых представлены в таблице.

До того как заработает байпас в системе отопления — следует проверить надежность всех соединений. Для этого выполняется опрессовка этого участка трубопровода, желательно гидравлическим способом. Только после этого можно заполнять трубы теплоносителем.

Для установки байпаса в системе отопления многоэтажного дома нужно предварительно перекрыть стояк, к которому подключен радиатор. Сделать это могут только представители управляющей компании.

Байпас для установки циркуляционного насоса

Типы насосных узлов отопления

В отличие от обвязки радиатора, назначение байпаса в системе отопления принудительного типа заключается в минимизации гидравлических потерь. Для этого насос устанавливается не на обратной трубе, а непосредственно на байпасе.

Что такое байпас в системе отопления в данном случае? Он выполняет те же функции, что и при обвязке радиатора. Отличительным является установка обратного клапана на трубе. Он необходим для предотвращения изменения направления течения теплоносителя при отключении насоса.

Помимо этого при монтаже нужно учитывать такие особенности:

  • В обязательном порядке нужен байпас в автономной системе отопления с принудительной циркуляцией. Без него при отключении электричества резко снизится скорость движения теплоносителя;
  • Оптимальный диаметр байпаса в отопительной системе для обвязки насоса – на 2 размера меньше, чем сечение основной трубы;
  • Перед насосом устанавливается сетчатый фильтр для предотвращения попадания мусора в его механизм.

Желательно использовать шаровые краны в качестве запорной арматуры. В этом узле схемы не нужна плавная регулировка объема теплоносителя. Чаще всего требуется оперативно перекрыть его поток для замены или ремонта оборудования.

Расчет насоса в байпасе отопления выполняется не по сечению обводной трубы, а по диаметру основной магистрали.

Что такое байпас

Любой человек нуждается в том, чтобы в доме всегда сохранялось тепло, поэтому старается организовать отопительную систему самым лучшим образом.

Байпас зачастую встречается в:

  • Комплексах нефте- и газопроводов;
  • В устроенном центральном электроснабжении;
  • В системах водоснабжения и водоотведения;
  • Системе отопления.

На магистральных нефте- и газопроводах эта конструкция применяется во время проведения профилактических и ремонтных работ, также при авариях. В центральных линиях электроснабжения – при выходе из строя трансформатора, проведении ремонтных работ или обрыве линии проводов. В системах горячего и холодного водоснабжения они задействуются при внештатных ситуациях и авариях.

Зачастую, для устранения различного рода изъянов, отопительная система может нуждаться в серьезных доработках. Bypass предназначен для решения таких проблем. Он представляет собой перемычку в виде отрезка трубы, монтируемого между прямой и обратной проводкой радиатора отопления.

Это устройство широко применяется в системе отопления в случае:

  • Наличия циркуляционного насоса;
  • Для регулирования уровня температуры;
  • Для экономии подачи теплоносителя.

Устанавливается это устройство в отопительных системных конструкциях, где имеется циркуляционный насос или котел, чтобы в случае надобности можно было провести ремонтные работы без остановки системы отопления. Может применяться в индивидуальной системе отопления для регулировки уровня температуры, за счет того, что в устройстве есть краны для распределения потоков воды и регулировки ими. Это устройство помогает регулировать уровень подаваемой обычной воды как частично, так и в полной мере, в зависимости от того, насколько перекрыта труба. За счет этого контролируется уровень нагрева каждой батареи отдельно.

Также это устройство выполняет роль прибора, помогающего экономит расход топлива, поступающего в отопительную систему, при этом поддерживая нужный температурный режим в нормальном состоянии.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Как установить байпас своими руками на радиатор отопления

Чтобы не допустить ошибок при самостоятельном произведении работ, существует 5 правил как сделать байпас, которых эксперты и мастера советуют строго придерживаться, выглядят они так:

Если речь идет о многоквартирном доме, то перемычка создается без обратных клапанов или запорной арматуры. Единственное, что можно предпринять – это уменьшить сечение на 1 типоразмер.
Чтобы регулировать батареи лучше использовать ручные или автоматические термостаты

Для сетей, которые полностью централизованы, продают специальные полнопроходные типы агрегатов.
Перемычка на насос ставится в обязательном порядке, если речь идет о частной постройке с энергозависимым отоплением гравитационного вида.
При сборке смесительных узлов следует обратить внимание на клапан байпаса, насос должен оказаться именно со стороны выхода, другие варианты исполнения неработоспособны.
Трехходовой вентиль с термоголовкой продуктивно работает только с выносным датчиком для замера температуры.

Разобравшись в том, что такое байпас в отоплении и для чего он нужен, каждый хозяин сможет сделать правильный вывод. Если такие приспособления не установлены, то стоит их предусмотреть, но в процессе монтажа не будет лишним воспользоваться советами опытных мастеров.

Как собрать

Байпас для циркуляционного насоса в идеале представляется продолжением обратной трубы, идущей от радиаторов к котлу. Параллельно выбранному участку трубы устанавливается насос, для которого врезаются патрубки. Чтобы предотвратить постоянный ток через байпас, нужна запорная арматура или клапан.

По линии включения насоса устанавливаются:

  • шаровой вентиль;
  • фильтр грубой очистки;
  • насос на соединениях американках;
  • шаровой вентиль.

По краям данной сборки устанавливаются колена и патрубки для врезки в основную трубу. Порядок элементов указан согласно направлению тока жидкости, так фильтр должен быть строго перед насосом. Диаметр труб подбирается равный выходному сечению насоса, в то время как для байпаса используется та же труба что и для самой обратки.

Схема сборки байпаса

На участке самого байпаса устанавливается только запорная или регулирующая арматура: шаровой обратный клапан, шаровой или игольчатый вентиль.

Шаровой обратный клапан предпочтительней для организации байпаса циркуляционному насосу. Он действует по принципу золотника. Если насос включен, то шар внутри клапана под воздействием напора перекрывает ток через байпас. Если же насос выключен, то преобладает прямой ток жидкости от котла в обход насоса, и клапан этому не препятствует.

Шаровой вентиль имеет две позиции закрыт/открыт. Устанавливать его в промежуточных положениях запрещено, так как быстро истирается и покрывается осадком поверхность запорного шара, что приводит к порче тефлоновой вставки. Если необходимо тонко настроить пропускную способность байпаса, то предпочтение отдается игольчатому вентилю, только учитывая, что проходное сечение у него существенно меньше, чем у шарового того же размера.

Лучше воспользоваться готовыми решениями. Производятся подготовленные байпасы для циркуляционных насосов. В них уже вмонтированы шаровые клапаны или вентили на общем участке трубы и вся обвязка для насоса, включая фильтр и крепления. Готовый байпас может оказаться куда надежнее по сборке и долговечнее в эксплуатации. Место установки насоса унифицировано, и подходит для любой модели подходящей мощности и пропускной способности. Выбирать предстоит по диаметру основной трубы и производительности.

Перед установкой следует спустить полностью теплоноситель из системы. Циркуляционный насос с байпасом монтируется на обратной холодной трубе непосредственно возле котла отопления. Это снижает воздействие высоких температур на оборудование.

Необходимо первоначально определить оптимальный вариант включения:

  • Для пластиковой трубы лучше использовать разборные соединения по типу американки и подсоединять собранный заранее блок насоса с байпасом. Ветку с насосом подключать с помощью тройников впаянных в основную трубу.
  • Для стальных труб вначале ввариваются патрубки для ветки с насосом, а после уже вентиль на байпасе.

Следует учитывать при работе со сваркой, что вентили не переносят перегрева. Особенно шаровые, у которых может деформироваться тефлоновая вставка. Место соединения основной трубы следует дистанцировать от вентиля с помощью протяженных патрубков или штуцеров минимум на 20 см с обеих сторон. Запорная арматура при этом объединяется со штуцерами резьбовыми соединениями.

Ориентировать всю конструкцию надо таким образом, чтобы выходы насоса располагались строго вертикально или горизонтально, а рабочий вал строго горизонтально. Это повысит живучесть оборудования, снизит выработку деталей. Ко всем вентилям должен сохраняться свободный доступ и ничто не должно мешать их перекрытию. Следует предусмотреть запас пространства для простоты демонтажа насоса и других элементов.

Правильный монтаж

Монтаж байпаса радиатора требует наличия запирающей арматуры

При установке байпаса на радиатор отопления строго придерживаются требуемого соотношения диаметров, а также руководствуются следующими правилами:

  • обходную магистраль монтируют на максимально возможном удалении от вертикального участка трубопровода, как можно ближе к отопительной батарее;
  • на участке подачи между байпасом и радиатором устанавливают регулирующее запорное устройство (шаровой кран или термостатическую головку). Установка дополнительного вентиля на выходе из отопительного прибора понадобится, если вы решили обезопасить себя на случай его повреждения;
  • обводную магистраль изготавливают из отрезка трубы и тройников на месте, а её монтаж выполняют как сваркой, так и посредством резьбовых соединений.

Соблюдение следующих рекомендаций поможет установить обходной контур на отопительный агрегат:

байпас монтируют на обратном трубопроводе, что позволяет избежать перегрева циркуляционного насоса

С этой же целью врезку параллельного контура выполняют на удалении от котла;
располагая обходной участок в горизонтальной плоскости, исключают образование воздушных пробок при включении системы отопления, что особенно важно при использовании помп «мокрого» типа;
диаметр труб байпаса выбирают равным присоединительному размеру циркуляционного насоса;
фильтр механической очистки монтируют перед помпой, если ориентироваться по направлению потока жидкости.

Конструкция байпаса не представляет сложностей

Немаловажным вопросом является герметизация соединений. В работе лучше отдать предпочтение не быстромонтируемой фум-ленте, а традиционно надёжной пакле и сантехнической пасте. Кроме всех прочих достоинств, именно последнее сочетание материалов позволит при необходимости отвернуть соединение обратно.

Инструкция

Соблюдая правильную последовательность действий, можно избежать ошибок в работе и проблем с функционированием системы во время эксплуатации

Особенно важно соблюдать порядок выполнения сварочных работ, поскольку высокий нагрев связан с опасностью повреждения пластиковых элементов шаровых кранов.

  1. Слейте теплоноситель из отопительной системы.
  2. При помощи угловой шлифмашины вырежьте отрезок трубы на участке обратной магистрали. Его размер должен соответствовать длине сгона с установленным шаровым краном, а расстояние до отопительного агрегата принимают равным 0.5 — 1м.
  3. Воспользовавшись сварочным аппаратом, по обе стороны от места врезки вварите угловые элементы конструкции.
  4. К обеим сторонам магистральной трубы приварите короткий и длинный резьбовые участки сгона.
  5. Смонтируйте сгон и установите центральный вентиль.
  6. Установите шаровые краны, перекрывающие поток теплоносителя через байпас.
  7. Соблюдая направление движения жидкости, на одном из вентилей смонтируйте фильтр-грязевик. Место его установки выбирают до центробежного насоса по ходу движения теплоносителя.
  8. Воспользовавшись крепёжными элементами из комплекта поставки насоса, смонтируйте его на байпас.
  9. Закачайте теплоноситель в систему отопления.
  10. Включите обогрев и откройте все запирающие устройства участка байпаса. После этого осмотрите все соединения на предмет протечек.
  11. Закройте центральный шаровой кран и включите центробежный насос. Не забудьте развоздушить рабочее пространство помпы.
  12. Проверьте эффективность работы системы на всех скоростных режимах.

После проведения осмотра всех тепловых агрегатов и резьбовых соединений отопительной системы, её можно считать работоспособной и пригодной к дальнейшей эксплуатации.

Виды клапанов

Для установки можно выбрать ручной, нерегулируемый или автоматический перепускной клапан. Все виды имеют свои особенности, монтаж зависит от места врезки, дополнительных устройств в системе и их типа.

Нерегулируемые байпасы

Устройство представляет собой отрезок обводной трубы без дополнительных запорных элементов. Туннель все время открыт, вода циркулирует постоянно. Применяются нерегулируемые устройства для подключения радиаторов.

При вертикальном положении клапана сечение обводной трубы должно быть меньше, чем сечение внутреннего туннеля основного трубопровода, чтобы под силой тяжести вода не уходила в соседний обходной канал. При горизонтальном положении сечение труб байпаса и магистрали одинаковое, но патрубок к радиатору выбирается меньшего размера, чем перепускное устройство и магистраль.

Ручной или механический байпас

В отличие от нерегулируемого перепускного отрезка ручной клапан перепускной дополняется шаровым краном. В открытом состоянии внутренний туннель трубы полностью раскрыт и жидкость не задерживается, нет дополнительного гидравлического сопротивления движению потока. При закрытом положении крана теплоноситель поступает только в трубопровод основной магистрали.

Перепускной ручной клапан помогает быстро перекрыть теплоноситель, если это нужно для проведения ремонтных работ или корректировки интенсивности циркуляции нагретой воды. Чтобы шаровой кран не заиливался, не залипал, его нужно регулярно проворачивать.

Автоматические байпасы

Устанавливается перепускной клапан системы отопления при врезке насосного оборудования в системы с самотечным или принудительным типом циркуляции. Прибор работает без участия человека, корректировка направления потока осуществляется в автоматическом режиме. Пока насос продолжает работать, теплоноситель течет через прибор, как только насос выключается, вода течет через туннель обводного трубопровода. Это нужно для обхода крыльчатки насоса, опущенной в туннель магистрали, – оборудование помогает теплоносителю циркулировать без помех.

Автоматические перепускные клапаны могут быть двух видов:

  1. Клапанные. Устанавливаются с шаровым краном, который уменьшает гидравлическое давление на водяной теплоноситель. Простой и надежный прибор чувствителен к чистоте воды, от механических частиц и твердых взвесей в потоке оборудование быстро выходит из строя.
  2. Инжекционные. Принцип работы напоминает гидроэлеватор. Насосный узел устанавливается на участке магистрали, входной и выходной патрубок клапана перепускного имеют продолжение внутри трубы. При транспортировке воды позади среза выходного патрубка образуется область разряжения, вода затягивается из байпаса. Затем поток под напором проходит в трубопровод – такая схема исключает возможность обратного тока воды. Когда насос отключен, вода через обходной прибор поступает самотеком.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

  • исключить аппарат из теплонесущего контура;
  • предотвратить холостой ход двигателя;
  • производить тонкую настройку отопления;
  • ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

Ошибки, часто встречающиеся при самостоятельном монтаже

Нередко домашние умельцы, решившие собственноручно поставить новые алюминиевые радиаторы вместо отслуживших свое чугунных, допускают 2 распространенных огреха:

  • оснащают прямой байпасный отрезок шаровым краном в стремлении направить всю нагретую воду в батарею;
  • собирают смесительную конструкцию, дополнив ее трехходовым краном с целью самостоятельной регулировки теплоотдачи.

Второй пример с натяжкой можно назвать допустимым, если речь идет об индивидуальном отоплении, здесь домовладелец может единолично распоряжаться отдачей греющего узла. В стандартных многоквартирниках соседи могут оказаться в уязвимом положении, если кто-то один разбалансирует систему, забрав больше тепла.

Наконец, если байпас дополняет конструкцию полотенцесушителя, он предназначен лишь для удобства замены и обслуживания этого обогревателя. Рассматриваемый элемент не оказывает влияния на теплоотдачу, так как давление и скорость движения среды в водопроводе здесь изменяются в незначительной степени.
