Пошаговая инструкция создания котла твердотопливного длительного горения своими руками по чертежам

Отопление дровами – плюсы и минусы

Самодельные дровяные котлы активно используются для обогрева жилых помещений – это небольшие дачные домики и крупные частные домовладения, расположенные в местах, далеких от газовых магистралей. В качестве топлива для них используются дрова или каменный уголь. Угольные агрегаты отличаются высоким тепловыделением, но достать это топливо получается далеко не всегда. Поэтому люди отдают предпочтение дровяным моделям.

Давайте рассмотрим основные достоинства самодельных котлов на дровах:

• Не нужно разрешение на установку и эксплуатацию – мы вправе самостоятельно распоряжаться данным оборудованием;
• Дешевизна в эксплуатации – по сравнению с электрическим отоплением, обогрев дровами более дешев. А если обрести источник бесплатных поленьев, то останется потратиться только на сборку отопительного котла;
• Независимость от электросетей – это относится к самым простым агрегатам, в составе которых отсутствуют электрические узлы;
• Возможность реализации длительного горения – оно позволит снизить количество подходов для закладки все новых порций горючего;
• Дешевизна в сборке – самодельный котел на дровах для частного дома будет стоить дешевле, чем его заводской аналог.

Есть и некоторые недостатки:

Только постоянная чистка котла и его систематический плановый ремонт смогут обеспечить стабильную и эффективную работу агрегата на всем протяжении его эксплуатации.

• Самодельные дровяные котлы для отопления дома могут не выйти на максимальный КПД – сказываются ошибки кустарной сборки;
• Котлы на твердом топливе на угле и дровах требуют регулярной очистки – то есть, мы можем избавиться от необходимости частой закладки горючего, но с проблемой очистки справиться невозможно. Поэтому нам придется регулярно очищать оборудование от сажи и золы;
• Сложность самостоятельного монтажа – самодельные котлы длительного горения на дровах, с водяным контуром, могут показаться сложными в изготовлении. И чем меньше опыта работы с инструментами, тем более сложной покажется задача.

Кроме того, самодельные котлы длительного горения не отличаются нормальными внешними данными, хотя здесь все зависит от мастерства сборщика.

Помимо сажи и угольков, в котлах длительного горения может образовываться конденсат – он образуется в результате использования сырых дров.

Как сделать котел на твердом топливе для отопления частного дома своими руками

Чтобы самостоятельно собрать котлоагрегат, нужно в первую очередь обладать опытом сварщика. Для начала следует вооружиться инструментами по работе с металлом и заготовить необходимые расходники. Последовательность выполнения сборки:

1. Выполняют из жаропрочной стали топку в виде короба. В ней предусматривают отверстия загрузки топлива и зольника. Дополнительно делают прорези для установки конвективных поверхностей теплообмена. Сваривают все детали, с помощью мела и керосина проверяют стыки на герметичность: после окончательной сборки, если проявится течь, доступа к ним не будет.
2. Собирают внешний корпус, формируя рубашку охлаждения. В нём также оставляют топочные и зольные отверстия. Кроме них делают вырезы под размещения патрубков (подающего, обратного, дренажного и наполнительного).
3. Приваривают к корпусу загрузочные и зольные порталы. Их делают из листовой стали толщиной 5 мм. В верхней части приваривают дымоход, выполненный из отрезка трубы диаметром 100 мм.
4. Устанавливают резьбовые патрубки для подключения котла к отопительной системе и установки группы безопасности.
5. Изготавливают топочную и зольную дверцы. Они должны обеспечивать хорошую теплоизоляцию и герметичность топки.
6. Крепят дверцы к котлу при помощи шарнирных соединений, оснащают их прижимами для фиксации в закрытом состоянии.
7. Проверяют водяной контур на герметичность. Для этого котёл заполняют водой под давлением 0,2 МПа и выдерживают в течение часа. Отсутствие течи или свидетельствует о герметичности сварных швов.
8. Окрашивают корпус жаростойкой грунтовкой (2 слоя) и краской (1 слой).
9. Монтируют внешнюю теплоизоляцию и декоративную облицовку, выполненную из окрашенной тонколистовой стали.

Готовый котёл устанавливают в отведённом для него помещении. Выполняют полную коммутацию с системой отопления, дренажными и наполнительными линиями. Устанавливают группу безопасности, термометры, автоматику (если она предусмотрена). После наполнения системы приступают к розжигу. В первые несколько топок возможно появление неприятного запаха из-за высыхания краски.

Низкая себестоимость и лёгкость эксплуатации твердотопливного отопителя — основные аргументы в пользу самостоятельного изготовления агрегата. Кроме того, в ряде случаев он станет единственной доступной альтернативой дорогостоящему газовому и электрическому оборудованию.

Выбираем тип твердотопливного котла

Как понять, какой котёл будет оптимальным для обслуживания конкретной системы отопления? Очевидно, следует определиться с видом топлива, требуемой мощностью агрегата и особенностями его конструкции, процесса монтажа и последующей эксплуатации, а также с особенностями подключаемой системы отопления.

Среди материалов, которые можно использовать в качестве твёрдого топлива, наиболее широкое распространение получили:

• уголь;
• торфяные брикеты;
• пеллеты;
• дрова;
• опилки и другие горючие отходы производства.

Виды твёрдого топлива для котлов отопления на фото

С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

1. Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

1. Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

1. Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Изготовление водяного контура

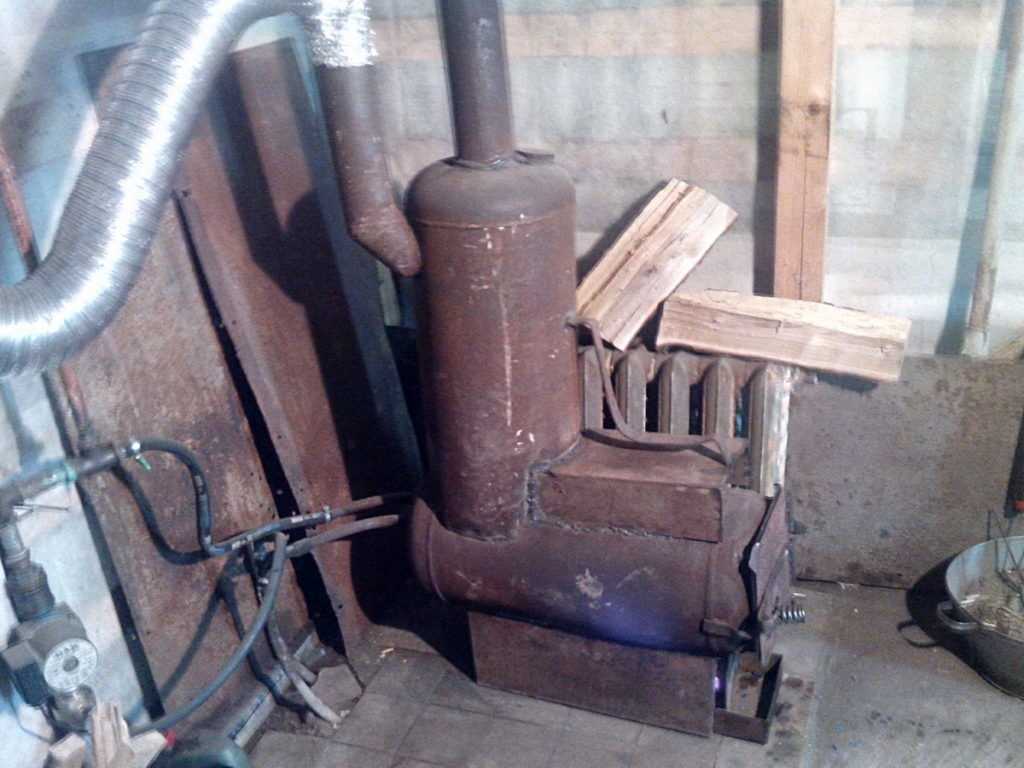

Вы сами легко сможете установить и сделать водяной котел на готовую водяную печь длительного горения, а если у вас ее нет, то большого труда не составит самим выложить ее из кирпича. Для нагревания воды. Изготовить водяной контур можно из старых чугунных радиаторов для отопления, которые вы сможете легко найти.

Их емкость в среднем составляет полтора литра. Можно соединить несколько таких между собой и на выходе получить нагреватель объемом 15 литров, но за счет больших габаритов он может подойти для использования далеко не во всех помещениях. Наиболее приемлемый вариант – это русская баня.

Для начала своими руками разберите. прочистите и промойте их с помощью солевой кислоты, а точнее ее раствора. Перед установкой всей конструкции следует поменять прокладки, разделяющие секции, так как изначально они не приспособлены к высоким перепадам температуры. которая может достигать пятисот с лишним градусов. Так как старый разделитель не выдержит и может произойти протечка радиатора, для прокладки используйте пропитанный шнур из асбеста. После этого можете приступать к сборке. Собрать его надо таким образом, чтобы труба для выхода расположилась над всей конструкцией, а для входа – под ней .

Готовый для использования контур расположите в дымоходе как можно ближе к топке. Горячий воздух, идущий оттуда, будет нагревать контур и соответственно воду, делая ее пригодной для отопления дома. В последствии всю систему водяного контура Вы подключите к радиаторам, отапливающим ваш дом

Не забудьте предварительно проверить всю систему на наличие каких-либо протечек, уделяя особое внимание контуру. который вы собрали своими руками. Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками

Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками .

Водяной контур можно применить к абсолютно любой печи длительного горения: от камина и до буржуйки. Также можно сделать котел из достаточно толстого метала и расположить его прямо под топкой, отчего он будет значительно быстрее нагреваться .

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

• Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
• Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
• Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
• Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
• Уровень, рулетка и карандаш (маркер) для нанесения разметки;
• Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем. Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

Первая растопка котла

После окончания сборки конструкции, монтажа дымохода (можно ограничиться временной версией, котел разместить на открытом воздухе) нужно провести первую топку. Выявит возможные, оставшиеся незамеченными огрехи, недоделки в конструкции.

Прежде чем помещать в топку котла топливо, нужно подключить временный контур отопления с радиатором (подойдет однотрубная схема на основе дюймовых пластиковых труб).

После заполнения отопительного контура водой, нужно визуально проконтролировать швы водяной рубашки котла с внешней, внутренней стороны. При выявлении течи, нужно отметить место, слить воду, дополнительно проварить шов.

Если недостатков не выявлено, помещается немного топлива (не более 1/3 объема топки). Подойдут хорошо просушенные березовые дрова. Открывают заслонку тяги в дымовой трубе, шибер в нижней части котла, у поддувала. Разжигают в топке огонь. По мере прогорания дров, нагревается вода в рубашке, перемещается по отопительному контуру. Позволит проверить общую работоспособность собранного котла, отдельных элементов — группы безопасности, водяной рубашки.

В ходе первой топки выявятся недостатки сварных швов, если они есть. Выявленные течи, места просачивания дыма отмечают, позже исправляют дополнительной проваркой сварочным полуавтоматом.

Определяем тип горения топлива

Длительность горения топлива в самодельном твердотопливном котле, зависит от выбранной конструкции агрегата. Принято различать два основных используемых принципа работы:

1. Классическое горение.

Длительное горение.

При наличии необходимых инженерных навыков, возможно изготовить агрегат, способный проработать от одной закладки в течение нескольких суток.

Обычное классическое горение

Изготовление котла на твердом топливе с классическим горением своими руками, отличается простотой. Конструкция напоминает ту, что используется в дровяных печах и состоит из следующих частей:

1. Топочная камера.

Зольник.

Система дымоотведения.

Теплообменник.

В котлах, в качестве водяного контура, зачастую используется обычный змеевик. Особенностями внутреннего устройства классических твердотопливных котлов является:

• Скорость сгорания – от одной закладки, котел продолжает работать максимум 4 часа.

КПД – классические модели малоэффективны. При работе, практически четвертая часть получаемого тепла, попросту уходит в дымоходную трубу.

Тип топлива – классические котлы способны использовать любой вид твердого топлива: уголь, дрова, брикеты и т.п. Допускается сжигание дров с повышенной влажностью.

Затраты на изготовление классического твердотопливного котла меньше, чем на производство пиролизной модели, практически вдвое.

Длительное горение с пиролизом

Сделать своими руками твердотопливный котел длительного горения возможно, но, для этого потребуется провести грамотные теплотехнические расчеты и подобрать подходящий чертеж. Процесс пиролиза невозможен без двух составляющих:

1. Высокой температуры горения.

Ограниченного притока воздуха.

Чтобы обеспечить необходимые условия, устанавливается механический регулятор горения, а также, обкладывают камеру сгорания, шамотным кирпичом, для уменьшения теплопотерь. Подробные рекомендации относительно изготовления, находятся в статье «Изготовление пиролизного котла своими руками», расположенной на сайте.

КПД заводского котла длительного горения с пиролизом, достигает 92%. При самостоятельном производстве, коэффициент полезного действия несколько ниже, 86-88%.

Как сделать котел длительного горения на дровах и угле своими руками

Владельцев частных домов, решивших установить твердотопливный котел отопления, в первую очередь заботят 3 параметра — тепловая мощность агрегата, его цена и длительность горения с 1 загрузки. Эти параметры взаимосвязаны, чем больше мощность и продолжительность работы, тем выше стоимость теплогенератора. Существует способ вдвое сократить затраты – сделать котел длительного горения своими руками либо поручить работу мастерам – умельцам, имеющим хорошую репутацию. Здесь же вы сможете подобрать конструкцию и чертежи, а также изучить порядок изготовления самодельного отопителя.

Обустройство системы отопления с теплоаккумулятором

Применение такого элемента в схеме с двумя котлами в одной системе отопления имеет несколько особенностей в зависимости от установленных агрегатов:

• Теплоаккумулятор, газовый котел и приборы отопления образуют единую закрытую систему.
• Твердотопливные котлы, работающие на дровах, пеллетах или угле, нагревают воду, тепловая энергия передается теплоаккумулятору. Он в свою очередь греет теплоноситель, циркулирующий по закрытому контуру отопления.

Для самостоятельного создания схемы отопления с двумя котлами необходимо приобрести следующее:

• Отопительный котел.
• Теплоаккумулятор.
• Расширительный бачок соответствующего объема.
• Шланг для дополнительного отвода теплоносителя.
• Отсекающие краны в количестве 13 штук.
• Насос для принудительной циркуляции теплоносителя в количестве 2 штуки.
• Трехходовой клапан.
• Водяной фильтр.
• Стальные или полипропиленовые трубы.

Для подобной схемы характерна работа в нескольких режимах:

Почему дровяной котел порой становится лучшим вариантом?

Безусловно, оптимальным вариантом как по удобству эксплуатации, так и по стоимости энергоносителя, признаны газовые агрегаты. Но, к сожалению, не все населенные пункты страны (и особенно это касается сельской местности) охвачены газификацией. Кроме того, подведение газа к дому, даже при наличии центральной магистрали, является довольно непростой и затратной задачей, связанной с оформлением многочисленных документов. Получение всех разрешений и согласований, составление проекта, а также закупка всего необходимого для подведения индивидуальной газоснабжающей линии потребует немало времени, нервов, денег.

Газовое оборудование для отопления частного дома – увы, не у всех есть возможность воспользоваться его удобством

Электрические отопительные агрегаты, казалось бы, могут быть применены для обогрева любого строения, к которому подведено электричество. Такие котлы просты в монтаже, регулировке и эксплуатации. Однако, их использование тоже имеет свои «подводные камни».

Электрический котел – устанавливается быстро и просто, но расходы на такое отопление далеко не всем по карману.

Например, для установки приборов большой мощности (выше 7÷9 кВт) необходимо проведение трехфазной линии питания.  А это – опять походы по инстанциям, составление проекта, его согласование, утверждение и прочие «радости». Еще одним фактором, который нельзя не учитывать, является высокая стоимость электроэнергии, причем, с каждым годом она растет. Поэтому и оплата за отопление с использованием электрического котла может стать неподъемным бременем для бюджета семьи.

Кроме этого, необходимо помнить, что если при аварийной ситуации произойдет отключение электроэнергии, то дом останется не только без света, но и без отопления.

Закономерный вывод – при невозможности использования газа твердотопливный котел более надежен и выгоден при отоплении частного дома. Тем более что отопление жилья дровами на протяжении многих десятилетий является традиционным, так как недостатка в этом топливе нет. Особенно проблем не возникает в регионах, богатых лесными массивами, в которых всегда достаточно сухостоя. Да и закупка готовых дров в масштабе отопительного сезона обойдется куда дешевле, чем оплата электроэнергии.

Именно поэтому, даже установив газовое отопительное оборудование, очень многие хозяева старых домов вовсе не спешат избавляться от печей и каминов, которые поддерживаются в рабочем состоянии «на всякий случай».

Однако, печь — это не тот вариант, который способен обогреть большие площади дома. Поэтому, чтобы добиться комфортных температур, в здании приходилось устанавливать несколько печей, которые протапливались несколько раз в сутки. Конечно же, это не только затруднительно, но и крайне неэкономно.

Твердотопливный котел – современный мощный агрегат, способный обеспечивать теплом весьма крупный жилой дом.

Этот дискомфорт устраняется созданием полноценной системы отопления, работающей от твердотопливного котла длительного горения, позволяющим снабдить весь дом теплом из одного места. В отличие от обычной печи, такие агрегаты способны работать от одной закладки топлива до 12 и даже более часов. Таким образом, подобный котел будет требовать внимания два раза в сутки, когда в топку закладывается необходимое количество дров.

Кстати, существуют также и такие модели твердотопливных агрегатов, которые способны работать на одной закладке топлива и сутки, и более.

Строение одной из моделей твердотопливного котла длительного горения и виды используемого топлива.

Преимуществом твердотопливных котлов является и то, что практически все модели могут работать не только на дровах, но и на других видах твердого топлива. Для этой цели из древесных отходов в промышленных масштабах производятся пеллеты, торфяные брикеты, а также так называемые «евродрова».

В качестве топлива для этих агрегатов используются и некоторые сорта каменного угля, однако, рассчитаны на него не все модели. Поэтому если планируется применять для отопления уголь, то следует выбирать соответствующую модель, изучив ее характеристики при приобретении.

Рекомендации по эффективной эксплуатации

В процессе эксплуатации котла, потребляющего твердые виды топлива, в его топке остаются шлаковые отложения. По мере накопления их необходимо периодически удалять. Кроме того, для поддержания энергоэффективности такого котла, следует периодически предпринимать определенные действия.

Во-первых, время от времени стенки котла необходимо очищать от скопившегося пепла и нагара. Из-за миллиметрового слоя нагара на стенках энергоэффективность твердотопливного котла уменьшается на 3%. Чистить его необходимо не реже чем раз в семь дней. При этом котел должен быть отключен, а его стенки остывшими.

Во-вторых, по мере забивания решетки колосников пеплом, котел тоже постепенно будет терять свою энергетическую мощность. Если такое явление было замечено, устранить его можно довольно просто – слегка пошевелив содержимое топки.

Современные модели твердотопливных котлов оснащены специальным рычагом для переворачивания углей, к тому же в случае надобности он поможет сбросить угли.

В-третьих, с целью улучшения обращения воды по тепловому контуру котла можно задействовать циркуляционный насос. Это позволит в значительной степени повысить энергоэффективность теплового агрегата, поскольку перемещение носителя тепла по системе будет происходить гораздо быстрее, и возвращаться в котел он будет с более высокой температурой.

А это означает, что для его повторного подогрева будет уходить меньше тепловой энергии, следовательно, энергоэффективность такого котла будет заметно больше.

Циркуляционный насос можно расположить перед входом в котел в трубе обратной подачи воды

В-четвертых, стоит контролировать состояние тяги в дымовыводящем канале. А чтобы она поддерживалась в оптимальном состоянии, дымоход необходимо прочищать не реже чем раз в год. Отрезки дымоходного канала, пролегающие через помещения без обогрева, необходимо утеплить.

Это нужно сделать для предотвращения образования конденсационных паров. Они, в свою очередь, вредны тем, что скапливаясь, мешают нормальному высвобождению продуктов горения.

А чтобы топливо использовалось наиболее эффективно, надо установить регулятор температуры в положение минимальной производительности, но лишь в том случае, когда помещение дома хорошо прогрелось, а на улице потеплело.

Хозяин частного дома всегда может выбрать способ выполнения всего комплекса работ: собственноручно или же посредством специалистов фирм занимающихся установкой котлов

Надёжный и экономичный твердотопливный котёл своими руками

Самодельный котёл на твердом топливе

Для организации бытовой системы отопления твердотопливные котлы являются наиболее экономичным вариантом. Но, несмотря на всё богатство выбора доступного на рынке оборудования и довольно широкий ценовой и функциональный диапазон, далеко не каждому потребителю под силу купить агрегат, оптимально удовлетворяющий его нужды. С другой стороны, котёл, работающий на твёрдом топливе, вполне реально изготовить своими руками. И сохранить при этом значительные средства, которые пришлось бы заплатить за заводское оборудование. Всё, что нужно для этого – знания устройства и принципа работы этой категории отопительных установок, а также навыки работы с различным инструментом и материалами, в частности, металлом.

Расчет КПД с учетом различных факторов

Приведенная выше формула не совсем подходит для оценки эффективности работы оборудования, так как рассчитать КПД котла точно с учетом только двух показателей очень сложно. На практике в процессе проектирования применяют другую, более полную формулу, поскольку не все вырабатываемое тепло используется для прогрева воды в отопительном контуре. Определенное количество тепла теряется в процессе работы котла.

Более точный расчет КПД котла производится по такой формуле:

ɳ=100-(q₂+q₃+q₄+q₅+q₆), в которой

q₂ – теплопотери с выходящими горючими газами;

q₃ – потери тепла в результате неполного сгорания продуктов горения;

q₄ – теплопотери из-за недожога топлива и выпадения золы;

q₅ – потери, вызванные внешним охлаждением прибора;

q₆ – теплопотери вместе с удаляемым из топки шлаком.
