Укладка электрического теплого пола под ламинат

Основные требования к стяжке теплых полов

Стяжка пола под водонагреваемый теплый пол обязана соответствовать следующим условиям:

Проходящая по закрытым трубам отопительная жидкость должна максимально передавать свое тепло, иначе вся отопительная система работает с низкой производительностью, и пользователь несет неоправданные расходы по приобретению топлива. Поэтому стяжка пола под энергоэффективный теплый пол обязана иметь высокую тепловую проводимость.
Максимальная температура отопительной жидкости в подогреваемых полах не выше 50 °С. При отсутствии отопления или его функционировании в поддерживающем режиме, температурный порог в комнатах может опускаться до нескольких градусов

Стяжечная плита должна выдерживать эти перепады и обладать низким коэффициентом теплового расширения.
Стяжка для водяного теплого пола должна допускать настил любого покрытия — паркета, линолеума, ламината, ковролина, керамической плитки.
Любая новостройка подвержена усадке, поэтому важно, чтобы стяжечная плита эффективно противостояла деформациям и не давала трещин с течением времени, обладала высокими прочностными характеристиками.
Немаловажным фактором является экологическая чистота покрытия, его химическая и биологическая стойкость к распространению плесени, грибка, колоний насекомых и грызунов.

Рис.3. Разновидности теплообменных трубопроводов

Теплый пол без стяжки — достоинства

Сетчатые обогревательные маты имеют неоспоримые преимущества в отличие от других аналогов при обустройстве полов с подогревом:

1. Равномерно нагревают всю площадь помещения.
2. Могут применяться как основной или дополнительный источник обогрева. Причем даже без демонтажа устаревшего кафельного покрытия, которое достаточно обработать абразивом для улучшения цепляющих качеств либо специальной грунтовкой, например, “Бетоноконтакт” для придания некоей шероховатости.
3. Отлично сочетаются с разными напольными покрытиями: керамическая плитка, линолеум, ламинированная доска.
4. Простые при монтаже, эстетичные.
5. Имеют длительный срок эксплуатации.
6. Доступные к укладке под чистовой пол, поэтому исключены любые ограничения при проектировании.

Обновить керамическое покрытие, утеплить без утомительных работ по демонтажу сегодня просто. Производители придумали популярный теплый пол без стяжки — обогревательные маты. Минусы матов отсутствуют, но имеются свои особенности. Например, двухжильные типы оснащены одним холодным концом для включения в электросеть. Значит, не нужно протягивать вторую сторону мата к точке крепления терморегулятора. Одножильные варианты оснащены двумя проводами для подключения, поэтому потребуется один из проводов вернуть в начало укладки.

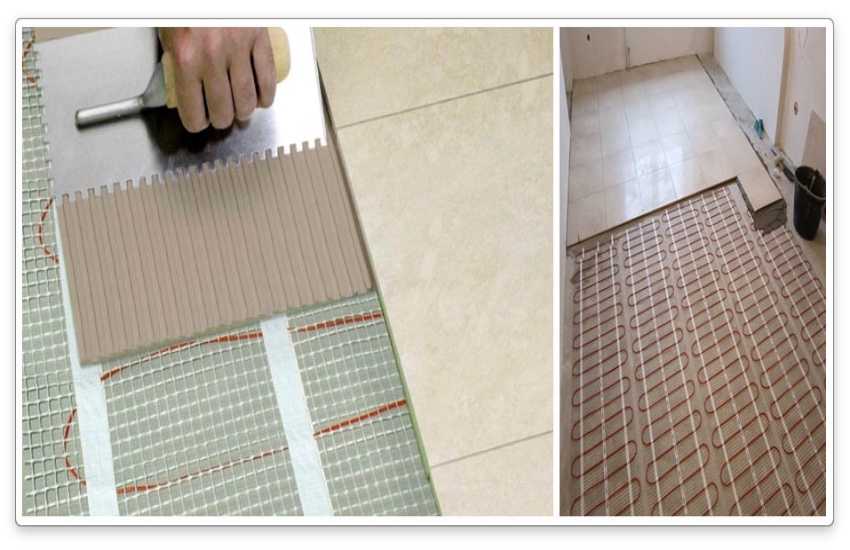

Технология укладки электрического теплого пола на сетчатые обогревательные маты

Дешевле приобретать одножильные нагревательные маты, поскольку они дешевле, тоньше своих аналогов, быстрее нагреваются, но менее удобны в монтаже, старая технология изготовления и практически уходят с рынка.

Как сделать теплый пол своими руками. Монтаж теплого пола — Ремонт

Итак, пол выбрали и купили, настала очередь монтажа. Производитель уверяет, что маты можно укладывать в плиточный клей сразу под плитку, но это для нас слишком простой вариант :)Кроме укладки теплого пола, у нас была еще одна важная задача- поднять уровень самого пола на 2,5 см, чтобы плитка хорошо стыковалась с будущим паркетом.

Считаем сколько чего: толщина керамогранита — 8 мм, плиточный клей — 4 мм, остается 13 мм — именно на эту высоту нужно поднять пол. Далее использованы фото с сайте производителя теплого пола и наши собственные фото, сделанные в процессе ремонта.

1. Перво-наперво нужно разметить место датчика и регулятора теплого пола, проштробить углубление для датчика:

Теплый пол нельзя устанавливать под кухонным гарнитуром, потому имейте это ввиду, рассчитывая и размечая пол. Мы отступили от двух стен по 60 см — глубина шкафчиков. От стены с батареей — порядка 20 см. Там нам пол греть не нужно тоже.

2. Наш пол уже залит строительной стяжкой. Очищаем ее от пыли, подметаем и пылесосим, затем покрываем слоем грунтовки. Размечаем где будет лежать наш теплый пол.

3. Устанавливаем гофру для датчика и прихватываем ее гипсом:

На картинках производителя установлены специальные ленты для монтажа провода. Мы же используем маты.

4. Раскатываем маты, подрезая полотно мата и поворачивая его в нужном направлении

Важно помнить, что провода резать нельзя! Только сетку.У нас здесь два отдельных блока матов — 5 квадратов и 1,5 квадрата. Они присоединяются к одному регулятору.Маты приклеиваем по углам к полу гипсом, чтобы они не двигались и не вздыбливались. 5

Поверх матов устанавливаем металлические маячки на нужном нам уровне. Для этого разводится любая строительная смесь — плиточный клей, штукатурка, клей для блоков — что угодно. Формируются горки нужной высоты, на которые укладываются маячки. Строительным уровнем проверяем ровность

5. Поверх матов устанавливаем металлические маячки на нужном нам уровне. Для этого разводится любая строительная смесь — плиточный клей, штукатурка, клей для блоков — что угодно. Формируются горки нужной высоты, на которые укладываются маячки. Строительным уровнем проверяем ровность.

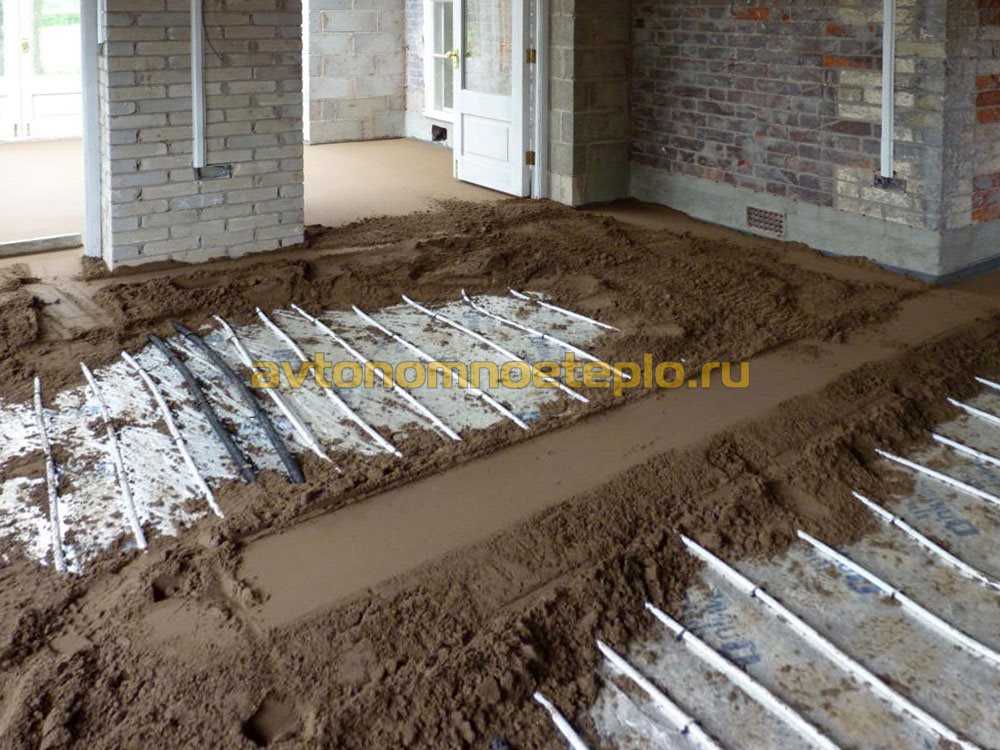

6. Заливаем раствор-стяжку поверх матов, между маяками, выравниваем стяжку правИлом. Стяжка должна быть довольно жидкой, чтобы хорошо растекаться и заполнять все пустоты. Нам пришлось установить дополнительное ограждение в виде доски, чтобы получить ровный край с одной стороны.В сухую строительную смесь для стяжки мы добавляем воду и добавку-пластификатор для телпого пола. Мы брали польский — Plaston. Этого можно и не делать, но все-таки рекомендуют, по крайней мере, это небольшая страховка от того, что стяжка может «гульнуть» и испортить нам провод.

После того, как стяжка высохнет, нужно будет достать все маяки, заделать образовавшиеся углубления той же стяжкой, а поверх можно будет укладывать плитку. В установленную нами гофру опустится датчик, а выведенные провода теплого пола будем подключать к регулятору. Стяжка в 13 мм как у нас, будет сохнуть примерно неделю. Это полное высыхание и отвердение. Реально же через 36 часов по ней можно уже аккуратно ходить.

Советы по монтажу нагревательных матов

Опытные мастера знают секреты, которые помогают увеличить долговечность оборудования и сэкономить энергоресурсы:

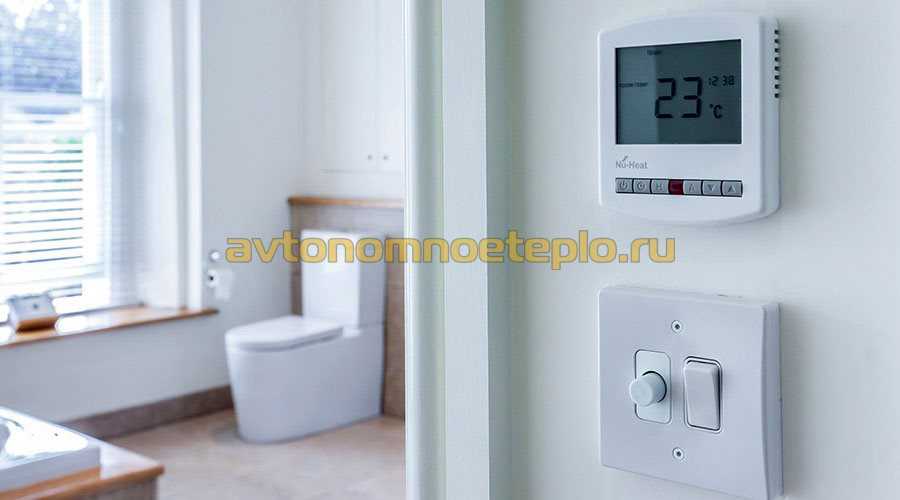

• необходимо использовать термостаты (они защищают от перегрева и экономят электричество);
• во время монтажа ходить по греющим матам можно только в обуви с мягкой подошвой;
• при раскручивании рулона желательно запрятать конец кабеля во внутрь, так он во время укладки не будет перекручиваться и не заденет посторонние предметы;

после каждого этапа работы нужно проверять работу матов;
клей для плитки нужно выбирать особый, выдерживающий температурные перепады;
качество монтажа будет лучше, если начать пользоваться тёплыми полами только после того, как клеевой слой полностью застынет.
 при покупке оборудования нужно обращать внимание на гарантийный срок службы — чем он больше, тем качественнее изделие.

Водяной теплый пол под ламинат

Теплые полы все чаще появляются в новых домах, квартирах и становятся такой же необходимой системой отопления наряду с радиаторным. Более того, теплые полы могут полностью заменить традиционную систему отопления. Они эффективнее обогревают пространство, создают комфортный микроклимат в помещение и благотворно влияют на здоровье человека.

В данной статье мы приведем самый экономичный вариант водяного теплого пола, на который можно уложить ламинат. Сделан он без заливки бетонной стяжки, что заметно облегчает работу.

Этот способ отлично подходит для каркасного дома, где многие не понимают, как сделать водяные теплые полы. Он так же подойдет и для квартир с индивидуальным отопление

Затраты на обустройство данного водяного пола будут минимальными, а уложить его можно самостоятельно, своими руками, из обычных строительных материалов которые продаются в каждом магазине.

Необходимые материалы

Так как этот вариант водяного теплого пола проектировался для каркасного дома, а финишным покрытием послужил ламинат, то подбор материалов мы начнем с чернового настила.

Для этого понадобятся обрезные доски. Как правило, используют доску толщиной 50 мм. Можно использовать и шпунтованные, но тогда затраты на материал существенно возрастут.

По своему усмотрению вы можете уложить и другие материалы, например фанеру, ДСП или плиты Green Board.

Так же придется купить обрезные доски толщиной 20 мм. Такая толщина обусловлена диаметром металлопластиковых труб. В нашем случает их диаметр составляет 16 мм. Если диаметр будет больше, то и толщина доски увеличится.

Доски должны быть высушены и самое главное, иметь одну толщину. Все дело в том, что на них будет лежать ламинат, а перепад высоте для ламина не должен превышать 2 мм.

Далее понадобятся сам нагревательный элемент водяных теплых полов.

В качестве дешевого варианта отлично подойдут металлопластиковые трубы диаметром 16 мм. Они отлично гнутся, а их длина практически не ограничена, так что соединений в этой системе будет минимально.

Продаются и более дорогие трубы сделанные из сшитого полиэтилена. Другое их название PEX трубы.

Еще для нашего водяного теплого пола потребуется фольга. Она будет равномерно распределять тепло от труб по поверхности. Фольгу нужно брать толщиной 50 мкм и более.

Для более удобной регулировки температуры используют термостатический клапан. Он так же уменьшает или увеличивает поток воды в трубе, но в автоматическом режиме.

Таким образом нам потребуются следующие материалы:

• Доски чернового пола толщиной 50 мм,
• Обрезные доски толщиной 20 мм,
• Металлопластиковая труба D16,
• Фольга 50 мкм,
• Вентиль.

После покупки и подготовки материалов можно приступить непосредственно к укладки водяных теплых полов и настилу ламината.

Поэтапно рассмотрим весь процесс и дадим необходимы комментарии.

1. Самым первым этапом является укладка чернового пола. Здесь достаточно все просто. Черновые доски в каркасном доме укладываются перпендикулярно на лаги и фиксируются саморезами.

Предварительно один край доски делают полукруглым, для заворота металлопластиковой трубы.

Эти доски крепят к черновому основанию перпендикулярно через каждые 20 мм. Таким образом создаются пазы для последующей укладки труб.

Ее нарезают на полосы шириной равной двум расстояниям между трубами и аккуратно вставляют в пазы образованные досками.

Фольга нужна для распределения тепла и равномерного обогрева поверхности.

6. Завершающим этапом будет укладка ламината

Перед тем как это сделать важно, чтобы система водяных теплых полов поработала пару дней и вы были уверены в ее надежности

Таким образом без больших вложений можно получить отапливаемые теплые полы, которые по своим характеристиками ничуть не уступают фабричным.

Для тех, кто сомневается в данной конструкции нужно сказать, что она достаточно проста и ломаться здесь практически нечему.

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

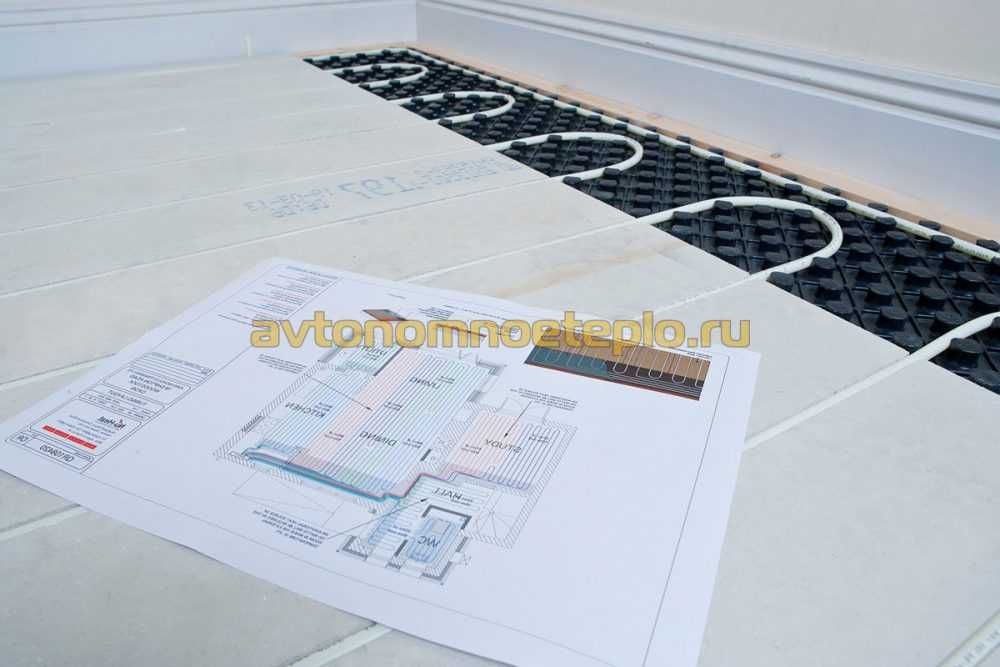

Профильные маты для укладки теплого пола

Какое ламинированное покрытие можно выбрать?

Не каждый тип такой отделки подойдёт в качестве финишного декоративного покрытия. При покупке материала надо выбирать его по маркировке, которая обозначается символом, показывающим контур труб. На ней ещё должен быть указан максимально допустимый предел температуры — это +28 0С. На упаковке есть пометка, для какой (водяной или электрической) системы обогрева подходит ламинат.

При его выборе нужно учитывать:

• Экологичность стройматериала. В его составе не должно быть никаких вредных веществ или примесей.
• Тепловое сопротивление напольного покрытия. Чем выше оно будет, тем больше облицовка будет задерживать тепло, не передавая его в помещение (такая отделка не подходит для системы тёплых полов).
• Класс ламината. Чем он выше, тем качественнее.
• Тип замкового соединения. Для монтажа тёплых полов подходит только замковый способ соединения. Ламинат нельзя крепить к основанию гвоздями или саморезами — зафиксированные плиты при нагревании просто деформируются.

Внимание Не каждый ламинат совместим с такой системой обогрева. На продукции должна быть соответствующая маркировка

Без стяжки

При сухой стяжке расход тепла считается неэффективным. Единственное преимущество этого типа укладки — оперативный монтаж.

Сам процесс укладки без стяжки выглядит так:

1. Проводятся гидроизоляционные работы.
2. Основание засыпается песком или керамзитом.
3. Выставляются маяки.
4. Выкладываются теплораспределительные пластины под трубы.
5. По периметру помещения укладывается демпферная лента.
6. Основание перекрывается листовыми материалами (фанерой или ОСП) с перехлёстом швов.
7. Листы фиксируются саморезами.
8. Далее поверхность прогревается, укладывается подложка, затем можно приступать к монтажу облицовки.

Электрический теплый пол в стяжку: пошаговая инструкция монтажа

Электрическая система монтируется послойно. Сначала по полу прокладывается электро-кабель, затем слой гидроизоляции с использованием обмазочного состава или рулонного материала. Бетонная стяжка при нагреве будет расширяться, поэтому в последнюю очередь укладывается ленточный материал (демпфер) по всему периметру помещения. Пошаговые действия укладки кабельного теплого пола под плитку:

1. Вырезаем гнездо для монтажа подрозетника на выбранном участке. Для чего специальной коронкой проделываем отверстие с расстоянием от пола в 300мм. Гнездо не должно закрывать рядом стоящую крупную бытовую технику и мебелью. Обычно терморегулятор монтируется вблизи выключателя освещения.
2. Разрезаем штробу для укладки гофротрубки и монтажных проводов с прямоугольным сечением в 20 × 20 мм, начиная от готового гнезда и вниз до уровня пола.
3. Закрепляем в штробе 3 хомута с целью сбора трубки и проводов в один цельный пучок.
4. Очищаем поверхность чернового основания от мусора, пыли для создания хорошей адгезии с будущей стяжкой после заливки раствором.
5. Стелим рулонный фольгированный утеплитель непосредственно фольгированной стороной наружу по всей площади пола для дополнительной термоизоляции и отражения теплового потока.
6. Укладываем листы утеплителя и соседние полосы плотно друг другу встык.
7. Проклеиваем полученный шов металлизированным скотчем.
8. Раскладываем на полу монтажные ленты. Фиксируем на саморезы, но выдерживая расстояние между соседними параллельными лентами в 500-1000 мм. Если поблизости от поверхности основания пола расположен слой гидроизоляции, то не рекомендуется вкручивать саморезы либо сверлить отверстия под дюбеля. Лучше застелить пол стекловолоконной армирующей сеткой, которая послужит дополнительным упрочнением для стяжки и удобством при раскладывании, подвязывании кабелей.
9. Принимаемся за раскладку кабеля согласно схеме. Соединительные муфты фиксируем. Первую фиксацию – монтажной пленкой, не допуская пересечения натяга с остальным кабелем. Холодный конец кабеля должен доставать до терморегулятора. Причем его можно располагать вдоль стены, проложив между стеной и фольгированным утеплителем.
10. Укладываем согласно чертежам и рассчитанному шагу петли кабеля так, чтобы отгибаемые усики или специальные крепления на монтажных планках обеспечивали надежную фиксацию.
11. Фиксируем кабеля в области концевой муфты.
12. Вводим термодатчик с сигнальным проводом в гофротрубку. Головка термодатчика должна доходить до конца гофра трубки.
13. Закрываем отверстия трубки колпачком во избежание попадания бетонного раствора внутрь при проведении последующих работ.
14. Устанавливаем примерно посередине трубку с термодатчиком между витками обогревательного кабеля, закрепляем.
15. Прокладываем вертикальную штробу, начиная от угла между полом и стеной. Расстояние датчика от стены должно быть примерно 500 мм.
16. Укладываем в штробу монтажный холодный конец кабеля. Там же можно разместить провода для подачи питания.
17. Заделываем штробу шпаклевочной смесью или цементно-песчаным раствором.
18. Проверяем проводимость цепи и уровни сопротивления уложенного кабеля, которые должны полностью соответствовать паспортным данным.
19. Подключаем монтажные проводники обогревательного кабеля к клеммам, согласно схеме терморегулятора. Далее — к сети 220В. Главное, залудить очищенные концы кабеля изоляции перед коммутацией.
20. Проверяем систему в работе и до того, прежде чтобы прорезать окошки (50х200 мм) между витками кабеля в фольгированном утеплителе.
21. Для обеспечения контакта будущей стяжки с основанием проклеиваем стыки пола и стен эластичной демпферной лентой по всему периметру помещения.
22. Устанавливаем систему из профильных металлических маяков.
23. Сверху уложенного кабеля заливаем бетонным раствором. Распределяем и выравниваем, не допуская образования воздушных полостей, способных снизить эффективность теплого пола или привести к перегреву кабеля.
24. Дожидаемся застывания стяжки и набора прочности, выдерживая примерно 7 дней, увлажняя водой через 3-4 дня и закрывая полиэтиленовой пленкой.
25. Примерно через неделю можно приступать к грунтовке поверхности и укладке керамической плитки.

Конструкция легкой настильной системы

Ключевой элемент теплых водяных полов, укладываемых в деревянных домах «сухим» способом, — металлическая пластина с канавкой в виде перевернутой греческой буквы Ω (если смотреть с торца). Стенки углубления плотно охватывают тело трубы с теплоносителем, а боковые «крылья» пластины увеличивают площадь рассеивания тепла вместо стяжки.

Справка. Пластины для равномерного распределения теплового потока производятся из оцинкованной стали и алюминия. Их ширина бывает разной и подбирается в зависимости от шага укладки труб (стандартная – под расстояние 150 и 200 мм). Изделие можно поломать своими руками на равные части благодаря поперечным насечкам (перфорации).

Слева — пластина из оцинковки, справа — алюминиевая

С использованием металлических рассеивателей устройство водяного теплого пола можно выполнить несколькими способами:

• по технологии известного бренда Uponor, прокладывая трубы греющих контуров в просветы между половыми досками;
• с использованием особых полистирольных плит для настильного теплого пола, снабженных выступающими бобышками либо готовыми канавками;
• с выжиганием углублений в обычном пенопласте специальным аппаратом;
• с применением наборов деревянных изделий, где выполнены пазы под нагревательные водяные контуры.

Каждая методика имеет свои плюсы и минусы, но их объединяет 3 важных свойства: малый вес, эффективность и отсутствие «мокрых» процессов, что значительно ускоряет монтаж. Какой бы способ вы ни избрали, «пирог» пола остается неизменным и состоит из следующих слоев (по направлению снизу вверх):

1. Основание для укладки утеплителя.
2. Теплоизоляционный материал.
3. Теплораспределительные пластины.
4. Трубопроводы с циркулирующей нагретой водой;
5. Чистовое напольное покрытие.

Схема облегченной напольной системы

Примечание. При монтаже водяных теплых полов на деревянном основании в нагревательном «пироге» может использоваться пароизоляционная пленка и диффузионная мембрана (гидроизоляция).

Теперь подробно разберемся, чем лучше утеплить перекрытие и как правильно сделать теплый пол в деревянном доме, применяя любой из указанных способов. Но сначала – несколько слов о подборе комплектующих.

Какой современный вид сухой стяжки вы можете посоветовать?

Современный вариант – монтаж полистирольной системы, он подходит для любых типов строений: каменных и деревянных. В ее состав входят полистирольные пластины с пазами, в которые вкладываются неметаллические водопроводные трубы, теплоотражательные элементы из алюминиевых сплавов. Может использоваться только на ровных полах с уклоном, не превышающим 4 мм на метр.

Сухой способ с использованием легких пенополистирольных плит обычно применяется в следующих случаях:

• В помещениях со слабыми перекрытиями, благодаря небольшой массе и толщине – примерно 20 мм.
• При необходимости произвести работы в краткие сроки. Для монтажа понадобится 1-2 дня, и устройством финишного покрытия можно заниматься сразу же после укладки стяжки.

Пенополистирольные плиты имеют хорошую теплоотдачу, благодаря наличию в них специальных теплопроводных пластин.

Виды сухой укладки труб водяного пола

Сухой монтаж пола, это общее понятие, под которым подразумевается несколько способов укладки, отличающихся между собой по эффективности, используемым материалам, сложности проведения работ.

Наиболее популярными методами укладки на сухую являются:

1. Маты для водяных полов — укладываются на ровное основание, имеют специальные бобышки для прокладки водяного контура. Сверху матов стелют гипсоволоконную плиту или лист фанеры. Поверх укладывают выбранное напольное покрытие.
2. Деревянный пол. В деревянных половицах вырезают фрезой место под водяной контур. После укладки в подготовленные борозды трубы, верх закрывают с помощью фанеры. Тип монтажа используется под отделку ламинатом, паркетной доской или другим видом напольного покрытия с использованием древесины.
3. Устройство сухого пола, без цементной стяжки. Суть этого метода заключается в том, что пространство от чернового до финишного слоя заполняется мелкими гранулами шлака или другого материала, с высокими теплопроводящими характеристиками. Сухие безбетонные технологии укладки не требуют большого количества времени, необходимого для высыхания. На Западе, таким образом «заливают» по разным данным от 60 до 70% полов.

Прежде чем выбрать необходимый способ монтажа, следует определить, насколько эффективным будет тот или иной метод в каждом конкретном случае

Во внимание необходимо принять КПД, уровень теплоотдачи и другие технические характеристики

Эффективность водяных полов без стяжки

На эффективность водяного напольного отопления без стяжки влияет выбранный тип монтажа. Согласно исследованию, самый большой КПД имеют полы с использованием специальных матов. В этом случае применяются специальные теплоотражающие пластины, что увеличивает КПД водяного контура.

В случае использования сухих смесей, в которые монтируется водяной контур, эффективность составляет не более 50%. Исследования показали, что система отопления хорошо нагревает воздух между черновым полом и ГВЛ плитой. А так как воздух является хорошим изолятором, то поверхность ГВЛ плиты прогревается достаточно слабо.

Сухой или мокрый пол – что лучше?

Существует несколько весомых аргументов, побуждающих сделать сухой способ укладки для теплых водяных полов:

• Быстрая скорость монтажа.
• Меньшие расходы.
• Меньшие требования к несущим способностям перекрытия.
• Возможность выполнения работ своими руками.

При этом у системы водяного напольного отопления, монтируемой сухим способом, есть свои недостатки:

• Низкая теплоотдача.
• Ограничения, в связи с использованием напольного покрытия.

Перед тем как выбрать, сухой или мокрый способ стяжки, в каждом конкретном случае потребуется учесть следующие нюансы:

• Технические особенности здания. Сухая стяжка выполняется в помещениях, где недопустимо создание сырости. При этом исключены случаи протекания состава к соседям снизу, так как в смеси полностью отсутствует вода.
• Сроки. Согласно статистике, сделать монтаж водяного теплого пола сухим способом обычно решают те, кому время не позволяет ждать больше месяца, пока застынет цементная стяжка.

Несмотря на существующие недостатки, сухая стяжка пользуется большой популярностью. Ее применение оправдано в случае, когда время монтажа ограничено. Высота потолков не дает использовать традиционные методы заливки стяжки, а также планируется самостоятельное проведение работ.

Самостоятельная установка водяного теплого пола

Монтаж этого вида пола начинается с установки коллекторного шкафа, который будет находиться рядом с полом в стене. В нем соединяются трубы контуров с основной системой отопления. Как только шкаф установлен, к нему подводят возвратную и подающие трубы.

После этого нужно подготовить поверхность для укладки: она очищается и выравнивается. Клеется гидроизоляция, для чего подходит полиэтилен. На стене клеят демпферную ленту, как и в предыдущем случае, после чего начинается укладка теплоизоляции. Лучше брать полистирол, минеральную вату или пенобетон.

После этого начинается этап укладки труб. Они могут быть из полипропилена или металлопластика. К армирующей сетке трубы крепят с помощью хомутов. К теплоизоляции их крепят скобами или лентами. С определенным шагом укладывайте контуры «змейкой» или «спиралью». Контуры и ваша коллекторная система соединяются, для чего один конец закрепляется с подающим коллектором, а второй — с обратным. Не должно быть стыков, то есть трубы должны быть цельными, чтобы  избежать протеканий.

Далее создается деформационный шов, для чего используют демпферную ленточку. Возвратную и подающую трубы оборачиваются в металлическую гофру. После этого теплый пол проверяется, для чего из подающего коллектора жидкость попадает во все контуры, пока не выйдет воздух. Потому во время опрессовки клапаны регулировки открываются, а воздухоотводчики — закрываются. Можно проверить свой пол на максимальной температуре, для чего вода нагревается до 80 градусов. После тестирования системы наступает черед стяжки, высота которой составляет 3-7 сантиметров.

Как правильно устанавливать водяной теплый пол вы можете посмотреть на видео:
